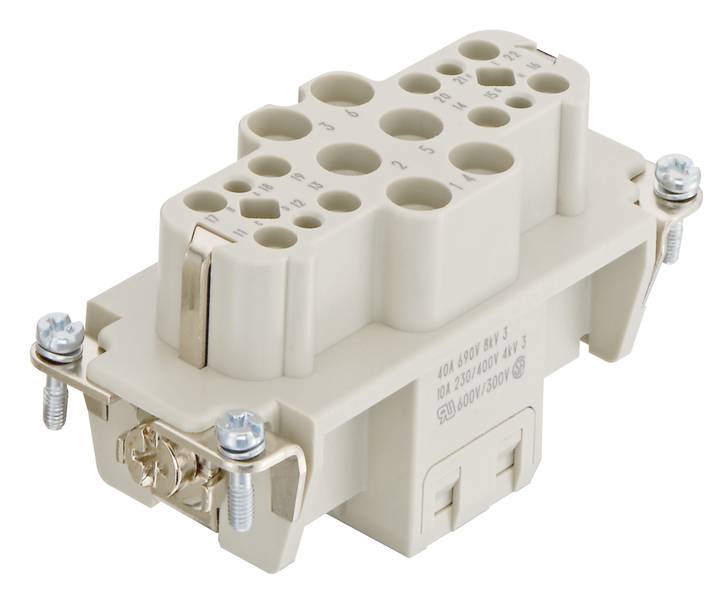

HARTING 09 38 018 3102 09380183102 vložka pinového konektora, seria Han® Com, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
vložka pinového konektora
Rad
Han® Com
Pripojenie
krimpované
Počet kontaktov
18 + PE
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
85,36 €
3
3% = 2,37 €
82,99 €
5
4% = 3,31 €
82,05 €
10
5% = 3,95 €
81,41 €
25
5% = 4,65 €
80,71 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (85,36 € / kus)
85,36 €
bez DPH.
Doprava zadarmo
Technické parametre
- Séria: Han-Com®
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 18
- Menovitý prúd: 40 A
- Izolačný odpor:> 1010Ω
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Materiál vložky: polykarbonát (PC)
- Farebná vložka: RAL 7032 (kamienková šedá)
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60664-1;IEC 61984
- Čistá hmotnosť: 67,19 g
- Označenie: Han® K 6/12
- Počet signálnych kontaktov: 12
- Počet napájacích kontaktov: 6
- Menovité napätie: 690 V
- Menovité impulzné napätie: 8 kV
- Stupeň znečistenia: 3
- Poznámky: Krimpovacie kontakty objednajte samostatne.
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie žena
- Prierez vodiča: 1,5... 6 mm² výkon 0,14 ... signál 2,5 mm²
- Veľkosť: 16B
- Schválenia: DNV GL
- Menovitý prúd (signál): 10 A
- PE kontakt: áno
- Vonkajší priemer jadra: ≤5 mm
- Menovité impulzné napätie (signál): 4 kV
- Stupeň znečistenia (signál): 3
- Menovité napätie vodič-uzemnenie (signál): 230 V
- Menovité napätie vodič-vodič (signál): 400 V
- Druh obalu
Piece
- Kategória výrobku
vložka pinového konektora
- Farba
kremencová sivá (RAL 7032)
- Rad
Han® Com
- Pripojenie
krimpované
- Pólov
18
- Počet kontaktov
18 + PE
- Prierez vodiča (min.)
0.14 mm²
- Prierez vodiča (max.)
6 mm²
- Prierez vodiča - výkonový kontakt (min.)
1.5 mm²
- Prierez vodiča - výkonový kontakt (max.)
6 mm²
- Prierez vodiča - riadiaca kontakt (min.)
0.14 mm²
- Prierez vodiča - riadiaca kontakt (max.)
2.5 mm²
- Cykly zapojenie
≥ 500
- Séria
Han-Com®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólov
áno
690 V
NIE
18
Bus
-40-125 °C
V0
8 kV
Crimp connection
Other
3
NIE
1.5-6 mm²
1.5-6 mm²
ÁNO
Other
Thermoplastic
40 A
Thermoplastic
500
18
Na stiahnutie
Datasheet
Datasheet 3007827 HARTING 09 38 018 3102 09380183102 vložka pinového konektora, seria Han® Com, 1 ks
Datasheet 3007827 HARTING 09 38 018 3102 09380183102 vložka pinového konektora, seria Han® Com, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007827 HARTING 09 38 018 3102 09380183102 vložka pinového konektora, seria Han® Com, 1 ks
Popis
Vložky, krimpovací spoj, zásuvka, polykarbonát (PC), RAL 7032 (kamienková šedá), menovitý prúd: 40 A, veľkosť: 16 B, kontakty: 18
