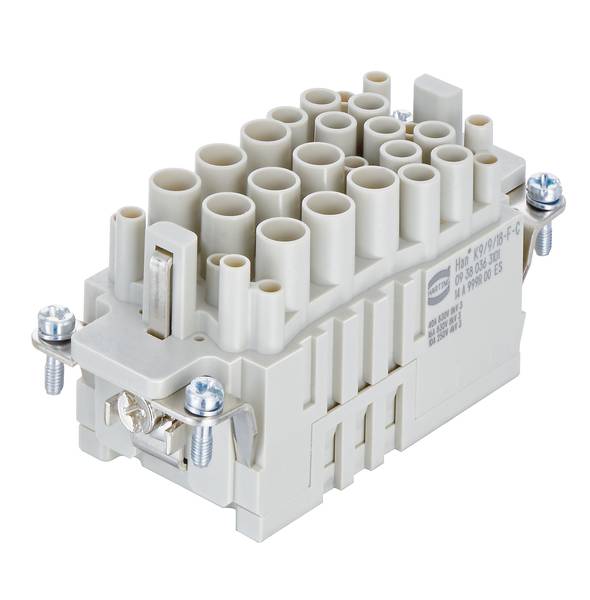

HARTING 09 38 036 3101 09380363101 vložka pinového konektora, seria Han® Com, 1 ks

Kategória výrobku

vložka pinového konektora

Rad

Han® Com

Pripojenie

krimpované

Počet kontaktov

36 + PE

Farba

kremencová sivá (RAL 7032)

Datasheety: (PDF)

Doručenie: Ut 12. 1. 2027

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Celkom (63,41 € / kus)

63,41 €

bez DPH.

Technické parametre

Séria: Han-Com®
Typ pripojenia: krimpovacie pripojenie
Počet kontaktov: 36
Izolačný odpor:> 1010Ω
Hraničná teplota: -40... +125 °C
Cykly párenia: ≥ 500
Materiál vložky: polykarbonát (PC)
Farebná vložka: RAL 7032 (kamienková šedá)
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 72,8 g
Označenie: Han® K 9.9.18
Počet signálnych kontaktov: 18
Počet napájacích kontaktov: 18
Poznámky: Krimpovacie kontakty objednajte samostatne.;9x Han® C;9x Han E®;18x Han D®;Na zabezpečenie predbiehajúceho PE kontaktu je potrebné použiť vodiace kolíky/zásuvky (09 33 000 9908 / 09 33 000 9909).
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie žena
Prierez vodiča: 1,5 ... 6 mm² výkon 0,14 ... 4 mm² výkon 0,14 ... signál 2,5 mm²
Veľkosť: 16B
Schválenia: DNV GL
Menovitý prúd (signál): 10 A
Menovitý prúd (výkon): 40 A;
PE kontakt: áno
Menovité napätie (výkon): 830 V
Menovité napätie (signál): 250 V
Menovité impulzné napätie (signál): 4 kV
Stupeň znečistenia (signál): 3
Menovité impulzné napätie (výkon): 8 kV
Stupeň znečistenia (výkon): 3
