HARTING 09 45 281 9002 konektor do DPS Počet kontaktov 10 Počet pólov 10 1 ks Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
konektor do DPS
Počet kontaktov
10
Obsah
1 ks
Druh obalu
Piece
Počet pólov
10
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
5,68 €
1350
6% = 0,34 €
5,34 €
2250
7% = 0,42 €
5,26 €
4500
9% = 0,52 €
5,16 €
9000
11% = 0,62 €
5,06 €
18000
14% = 0,79 €
4,89 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (5,68 € / kus)
5,68 €
bez DPH.
Hlavné benefity
PCB konektory
- Počet pólov 10
- Obsah 1 ks
Technické parametre
- Séria: HARTING ix Industrial®
- Komponent: PCB konektor
- Typ pripojenia: spájkované pripojenie
- Počet kontaktov: 10
- Menovitý prúd: 3 A pri použití so 4 kontaktmi (1,2,6,7)
- Izolačný odpor:> 500 MΩ
- Kontaktný odpor: ≤ 30 mΩ
- Hraničná teplota: -40... +85 °C
- Cykly párenia: ≥ 5 000
- Skúšobné napätie Ueff: 0,5 kV
- Materiál vložka: polyamid (PA)
- Farebná vložka: šedá
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Au ≥ 0,2 µm nad Ni ≥ 2 µm na strane pripojenia Au ≥ 0,03 µm nad Ni ≥ 2 µm na strane pripojenia;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 61076-3-124;EN 45545-2
- Čistá hmotnosť: 2,5 g
- Názov: Signál
- Menovité napätie: 50 V AC; 60 V DC

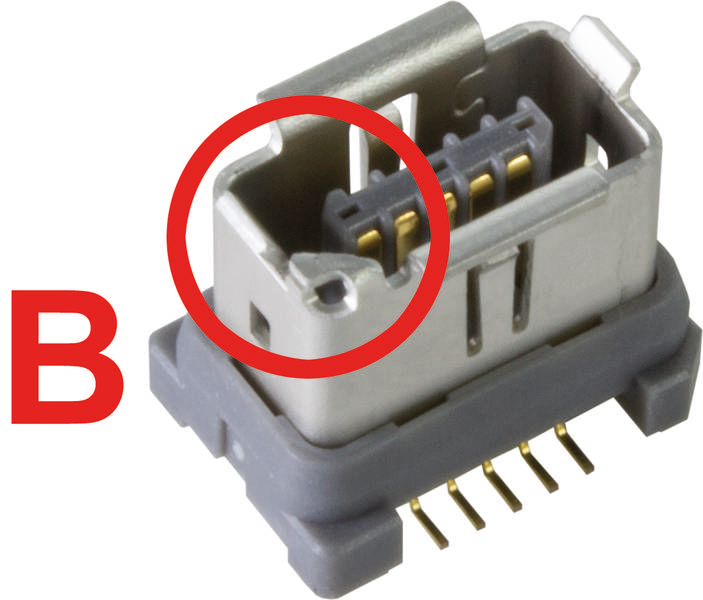

- Kódovanie: Typ B
- Sila vkladania: ≤ 25 N
- Ťažná sila: ≤ 25 N
- Popis: vertikálne
- Tienenie: plne tienené, 360° kontakt tienenia
- Odolnosť tienenia: ≤ 100 mΩ
- Skladovacia teplota: -30... +60 °C
- Relatívna vlhkosť: 95% nekondenzujúca (prevádzka 95% nekondenzujúca (skladovanie/preprava)
- Trieda ochrany podľa IEC 60529: IP20
- Materiál tienenia: nehrdzavejúca oceľ Sn ≥ 1 µm nad Ni ≥ 0,2 µm na zásuvnej strane, tienenie;
- Druh obalu
Piece
- Kategória výrobku
konektor do DPS
- Počet kontaktov
10
- Počet pólov
10
- Menovitý prúd
3 A
- Menovitý prúd - filter
3 A
- Pripojenie
spájkovaný konektor
- Farba
sivá
- Materiál puzdra
PA
- Číslo výrobcu
09452819002
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Max. teplota
+85 °C
- Min. teplota
-40 °C
- Typ
09 45 281 9002
- Hrúbka vrstvy potlačené strany
0.03 µm
- Hrúbka náteru na strane pripojenia
0.2 µm
- Priechodné odpor
30 mΩ
- Izolačný odpor
500 MΩ
- Kontaktný povrch tlačovej strany
pozlátený nikel
- Finálna úprava kontaktu
pozlátený nikel
- Menovité napätie
50 V/AC
60 V/DC
- Pólov
10
Other
10
Other
-40-85 °C
Other
Soldering connection
Nickel/gold
Polyamide (PA)
Other
Other
1.5 A
Na stiahnutie
Datasheet
Datasheet 3000928 HARTING 09 45 281 9002 konektor do DPS Počet kontaktov 10 Počet pólov 10 1 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3000928 HARTING 09 45 281 9002 konektor do DPS Počet kontaktov 10 Počet pólov 10 1 ks Piece
Popis
DPS konektor, vertikálny, spájkované pripojenie, menovitý prúd: 1,5 A, kontakty: 10, zliatina medi
