Name: HARTING 09 55 166 6822 333 09551666822333 konektor Pólov: 9 SMT 1 ks Piece
Brand: HARTING
SKU: 3004524
Availability: BackOrder

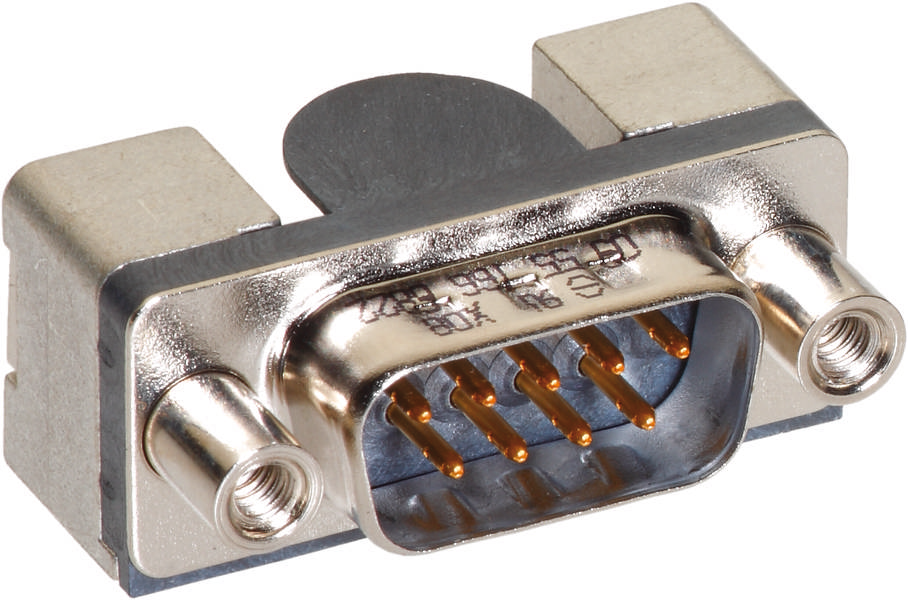

Detailný záber kovového D-Sub konektora s 9 zlatými pinmi, vhodného pre elektronické zariadenia alebo počítačové pripojenia.

Druh obalu

Piece

Kategória výrobku

konektor

Prevedenie

zástrčka, zahnutá

Pólov

Pripojenie

SMT

Datasheety: (PDF)

Doručenie: St 20. 1. 2027

Počet

Celkom (18,99 € / kus)

18,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor

konektor
Pólov: 9

Technické parametre

Séria: D-Sub
Komponent: konektor
Popis kontaktu: dierovaný;
Typ pripojenia: spájkovacie pripojenie pretavením (SMT)
Typ pripojenia: základná doska k dcérskej karte
Počet kontaktov: 9
Typ uzamykania: Príruba s namontovanou skrutkou 4-40 UNC
Rozteč, pripojovacia strana: 2,76 mm
Menovitý prúd: 5 A
Izolačný odpor:> 5 x 109Ω
Kontaktný odpor: ≤ 25 mΩ
Limitná teplota: -55... +125 °C (pri spájkovaní pretavením max. +240 °C po dobu 30 s)
Cykly párenia: ≥ 250
Skúšobné napätie Ueff: 1 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Materiál vložky: tekutý kryštálový polymér (LCP); škrupina: oceľ, poniklovaná
Farebná vložka: čierna
Materiál kontaktu: zliatina medi: tlakovo liaty zinok;
Kontaktná plocha: drahý kov nad Ni
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: DIN 41652
Čistá hmotnosť: 16,4 g
Popis: Štandardné
Vôľa: ≥ 1 mm
Povrchová vzdialenosť: ≥ 1 mm
Úroveň citlivosti na vlhkosť (MSL): 1 podľa ECA/IPC/JEDEC J-STD-020D
Úroveň citlivosti procesu (PSL): R0 podľa ECA/IPC/JEDEC J-STD-020D
Horúce pripojenie: nie
Hrúbka PCB: ≥1,6 mm
Sila vkladania: ≤ 30 N
Ťažná sila: ≥ 3,3 N ≤ 20 N;
Pohlavie: Pen
Uťahovací moment: ≤0,4 Nm poistná skrutka
Veľkosť: D-Sub 1
Inštalačná výška: 7,3 mm

Druh obalu: Piece

Typ: D-Sub

Kategória výrobku: konektor

Prevedenie: zástrčka, zahnutá

Pólov: 9

Pripojenie: SMT

Obsah: 1 ks

Cykly zapojenie: ≥ 250

Číslo výrobcu: 09551666822333

Farba: čierna

Druh kontaktu: lisované kontakty

Materiál kontaktu: zliatina medi

Kontaktná plocha: ušlechitlý kov

Raster (rozteč): 2.76 mm

Vlastnosti: k pripájaniu do DPS

Typ: 09 55 166 6822 333

: Plug/bus

: 9

Varianty(Všetky ceny sú s DPH)

Prevedenie

Obsah

Pólov

HARTING 09 55 115 6611 741 09551156611741 konektor Pólov: 9 SMT 140 ks Piece

Objednávacie číslo:3004434

Doručenie: Pi 22. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

569,00 €^*

HARTING 09 55 115 6612 333 09551156612333 konektor Pólov: 9 SMT 1 ks Piece

Objednávacie číslo:3004435

Doručenie: St 20. 1. 2027

Conrad Electronic

zásuvka, rovná

1 ks

Min.: 1

Násobky: 1

14,99 €^*

HARTING 09 55 115 6612 741 09551156612741 konektor Pólov: 9 SMT 140 ks Piece

Objednávacie číslo:3004454

Doručenie: Ut 26. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

549,00 €^*

HARTING 09 55 115 6621 741 09551156621741 konektor Pólov: 9 SMT 140 ks

Objednávacie číslo:3004436

Doručenie: Pi 22. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

595,00 €^*

HARTING 09 55 115 6622 333 09551156622333 konektor Pólov: 9 SMT 1 ks Piece

Objednávacie číslo:3004437

Doručenie: St 20. 1. 2027

Conrad Electronic

zásuvka, rovná

1 ks

Min.: 1

Násobky: 1

14,99 €^*

HARTING 09 55 115 6622 741 09551156622741 konektor Pólov: 9 SMT 140 ks

Objednávacie číslo:3004433

Doručenie: Ut 20. 10.

40 Set(y)Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

579,00 €^*

HARTING 09 55 115 7611 741 09551157611741 konektor Pólov: 9 SMT 140 ks Piece

Objednávacie číslo:3004438

Doručenie: St 20. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

545,00 €^*

HARTING 09 55 115 7612 741 09551157612741 konektor Pólov: 9 SMT 140 ks

Objednávacie číslo:3004457

Doručenie: St 20. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

535,00 €^*

HARTING 09 55 115 7621 741 09551157621741 konektor Pólov: 9 SMT 140 ks Piece

Objednávacie číslo:3004439

Doručenie: St 20. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

579,00 €^*

HARTING 09 55 115 7622 741 09551157622741 konektor Pólov: 9 SMT 140 ks

Objednávacie číslo:3004440

Doručenie: St 20. 1. 2027

Conrad Electronic

zásuvka, rovná

140 ks

Min.: 1

Násobky: 1

565,00 €^*

Na stiahnutie

Datasheet

Datasheet 3004524 HARTING 09 55 166 6822 333 09551666822333 konektor Pólov: 9 SMT 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3004524 HARTING 09 55 166 6822 333 09551666822333 konektor Pólov: 9 SMT 1 ks Piece

Popis

Konektor, spájkovacie pripojenie pretavením (SMT), menovitý prúd: 5 A, kolík, veľkosť: D-Sub 1, tekutý kryštálový polymér (LCP), plášť: oceľ, poniklovaný
