Name: HARTING 09 73 164 6904 nožová lišta Počet riadkov 3 Počet pólov 64 1 ks
Brand: HARTING
SKU: 3001130
Availability: BackOrder

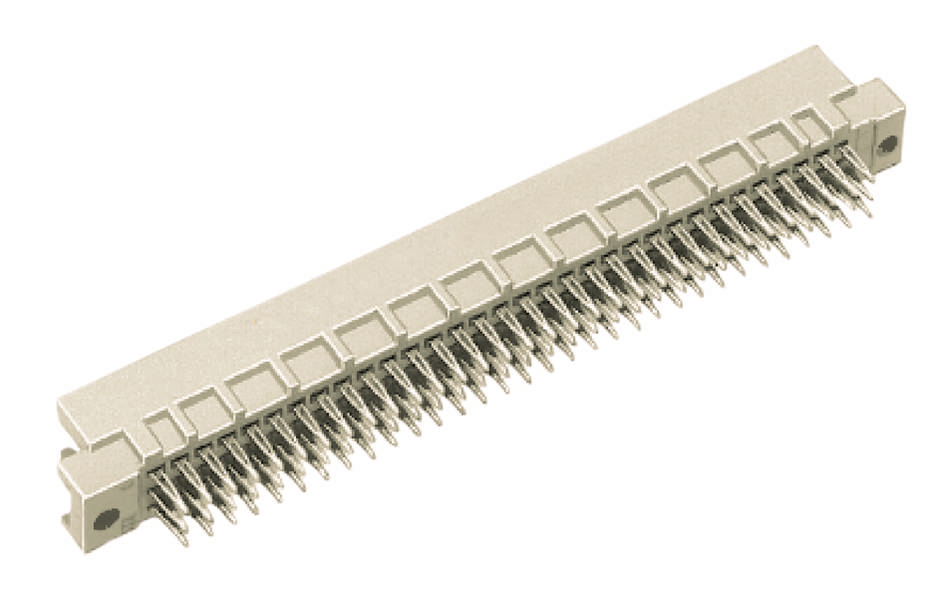

Biely elektrický konektor s viacerými kovovými pinmi, ktorý sa používa na prepojenie dosiek plošných spojov.

Kategória výrobku

nožová lišta

Prevedenie

Rovná

Raster (rozteč)

2.54 mm

Obsah

1 ks

Počet pólov

Datasheety: (PDF)

Doručenie: Ut 20. 10.

20 Ks

Počet

Celkom (9,49 € / kus)

9,49 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Lišta nožov

Počet pólov 64
Počet riadkov 3
Obsah 1 ks

Technické parametre

Séria: DIN 41612
Komponent: samec konektor
Popis kontaktu: rovný
Typ spojenia: lisované spojenie
Typ pripojenia: základná doska k dcérskej karte;
Počet kontaktov: 64
Dĺžka špendlíka: 5 mm
Rad zástrčkových kontaktov: 3
Rozteč, pripojovacia strana: 2,54 mm
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1012Ω
Kontaktný odpor: ≤ 20 mΩ
Hraničná teplota: -40... +105 °C horná medzná teplota obmedzená doskou plošných spojov
Sila vkladania a vyťahovania: ≤ 60 N
Cykly párenia: ≥ 400
Skúšobné napätie Ueff: 1 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky; Ni na strane pripojenia
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60603-2
Čistá hmotnosť: 12,34 g
Označenie: Typ R
Rozteč, zásuvná strana: 2,54 mm
Vôľa: ≥ 1,2 mm
Povrchová vzdialenosť: ≥ 1,2 mm
Vlastnosti: bez olova
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
Montáž kontaktov: rady a a c, pozície 1, 2, ... , 31, 32
Kódovanie: Kódovanie so stratou kontaktu
Hrúbka PCB: ≥1,6 mm

Kategória výrobku: nožová lišta

Prevedenie: Rovná

Počet pólov: 64

Počet riadkov: 3

Raster (rozteč): 2.54 mm

Pripojenie: lisované

Farba: kremencová sivá (RAL 7032)

Materiál puzdra: PA

Číslo výrobcu: 09731646904

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 09 73 164 6904

Priechodné odpor: 20 mΩ

Izolačný odpor: 1012 Ω

Dĺžka hrotu: 5 mm

: Printed circuit board to cable

: Other

: 64

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Na stiahnutie

Datasheet

Datasheet 3001130 HARTING 09 73 164 6904 nožová lišta Počet riadkov 3 Počet pólov 64 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3001130 HARTING 09 73 164 6904 nožová lišta Počet riadkov 3 Počet pólov 64 1 ks

Popis

Zástrčka, nalisované pripojenie, menovitý prúd: 2 A, kontakty: 64, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.

Popis

Zástrčka, nalisované pripojenie, menovitý prúd: 2 A, kontakty: 64, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.
