Name: HARTING 17 15 169 2201 nožová lišta Počet riadkov 7 Počet pólov 169 1 ks
Brand: HARTING
SKU: 3001059
Availability: BackOrder

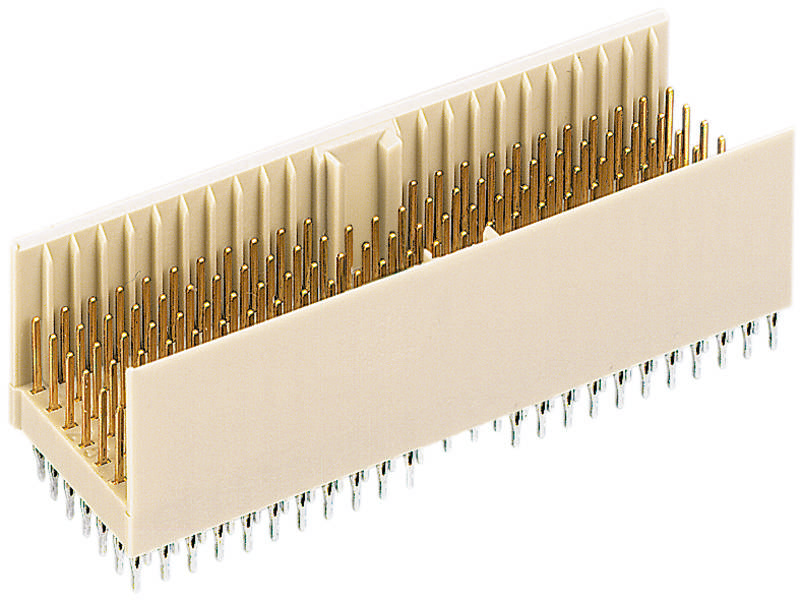

Obdĺžnikový biely konektor s početnými zlatými kontaktnými kolíkmi, ktoré sa používajú na elektronické prepojenia.

Kategória výrobku

nožová lišta

Prevedenie

Rovná

Raster (rozteč)

2 mm

Obsah

1 ks

Počet pólov

169

Datasheety: (PDF)

Doručenie: Pi 11. 12. 2026

Počet

Celkom (14,99 € / kus)

14,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pás na nože

Počet pólov 169
Počet riadkov 7
Obsah 1 ks

Technické parametre

Séria: har-bus® HM
Komponent: samec konektor
Popis kontaktu: rovný
Typ spojenia: lisované spojenie
Typ pripojenia: základná doska k dcérskej karte
Počet kontaktov: 169
Rad zástrčkových kontaktov: 7
Mriežka, pripojovacia strana: 2 mm
Menovitý prúd: 1A
Izolačný odpor:> 109Ω
Kontaktný odpor: ≤ 20 mΩ
Hraničná teplota: -55... +125 °C
Skúšobné napätie Ueff: 0,75 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: béžová
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky; Ni na strane pripojenia
Trieda horľavosti materiálu podľa UL 94: V-0
Čistá hmotnosť: 7,32 g
Označenie: Typ AB25
Mriežka, zásuvná strana: 2 mm
Konfigurácia kontaktov: C / A / A / A / A / A / C
Hrúbka PCB: ≥1,4 mm
Sila vkladania: ≤ 126,75 N
Sila ťahu: ≥ 25,35 N
Prenosová rýchlosť: ≤ 2 500 Mbit/s

Kategória výrobku: nožová lišta

Prevedenie: Rovná

Počet pólov: 169

Počet riadkov: 7

Raster (rozteč): 2 mm

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Pripojenie: lisované

Farba: béžová

Materiál puzdra: PA

Číslo výrobcu: 17151692201

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 17 15 169 2201

Priechodné odpor: 20 mΩ

Izolačný odpor: 109 Ω

: Other

: 169

: Other

: -55-125 °C

: Other

: Press-in connection

: Other

: 2 mm

: 7

: 1.4 mm

: 2 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Na stiahnutie

Datasheet

Datasheet 3001059 HARTING 17 15 169 2201 nožová lišta Počet riadkov 7 Počet pólov 169 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3001059 HARTING 17 15 169 2201 nožová lišta Počet riadkov 7 Počet pólov 169 1 ks

Popis

Zástrčka, nalisované pripojenie, menovitý prúd: 1 A, kontakty: 169, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.

Popis

Zástrčka, nalisované pripojenie, menovitý prúd: 1 A, kontakty: 169, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia
