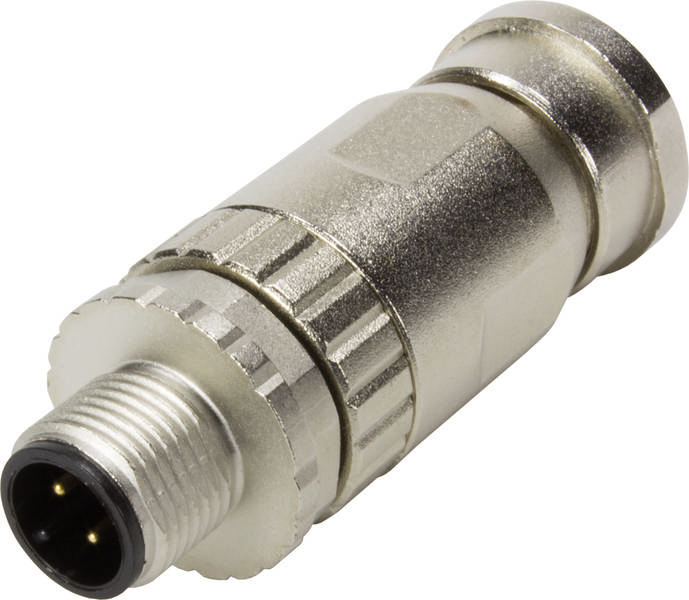

HARTING 21 03 329 1501 21033291501 káblový konektor, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
káblový konektor
Počet kontaktov
5
Pripojenie
skrutkovací
Obsah
1 ks
Typ
21 03 329 1501
Datasheety: (PDF)
Počet
Celkom (32,99 € / kus)
32,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Séria: M12 kruhový konektor
- Komponent: káblový konektor
- Typ pripojenia: skrutkové pripojenie
- Počet kontaktov: 5
- Typ uzamykania: skrutkový zámok
- Menovitý prúd: 4 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -30... +85 °C
- Cykly párenia: ≥ 100
- Skupina izolačných materiálov: I (600 ≤ CTI)
- Materiál vložka: polyamid (PA)
- Materiálové kontakty: mosadz
- Kontaktná plocha: Au nad Ni na spojovacej strane
- Normy: IEC 61076-2-101
- Čistá hmotnosť: 42 g
- Menovité napätie: 60V
- Menovité impulzné napätie: 1,5 kV
- Stupeň znečistenia: 3
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Kódovanie: Kódovanie
- Pohlavie: Pen
- Prierez vodiča: AWG 16
- Popis: rovný
- Tienenie: tienené
- Trieda ochrany podľa IEC 60529: IP67 pri zapojení
- Uťahovací moment: 0,6 Nm
- Materiál puzdra: liaty zinok
- Priemer kábla: 4... 8 mm
- Kategória prepätia: III
- Veľkosť kľúča (ryhovaná skrutka / ryhovaná matica): 18
- Typ
21 03 329 1501
- Kategória výrobku
káblový konektor
- Počet kontaktov
5
- Pripojenie
skrutkovací
- Obsah
1 ks
- Max. teplota
+85 °C
- Min. teplota
-30 °C
- Uzávierka
Skrutkový zámok
- Materiál kontaktu
mosadz
- Ø kábla do
8 mm
- Ø kábla od
4 mm
- Materiál puzdra
zinkový odliatok
16
- Hmotnosť
42 g
- Číslo výrobcu
21033291501
- Izolačný materiál
polyamid
- Priemer kábla (rozsah)
4 - 8 mm
- Pólov
5
- Vlastnosti
tienený
Gland nut
60 V
ÁNO
Zinc
Other
-30-85 °C
Screw connection
Nickel/gold
III
1.5-1.5 mm²
1.5-1.5 mm²
1.5-1.5 mm²
1.5-1.5 mm²
IP67
4 A
4-8 mm
100
Na stiahnutie
Datasheet
Datasheet 3000807 HARTING 21 03 329 1501 21033291501 káblový konektor, 1 ks
Datasheet 3000807 HARTING 21 03 329 1501 21033291501 káblový konektor, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3000807 HARTING 21 03 329 1501 21033291501 káblový konektor, 1 ks
Popis
Káblový konektor, rovný, kolík, A kódovanie, skrutkové pripojenie, polyamid (PA), kontakty: 5, zásuvná strana mosadz Au cez Ni
