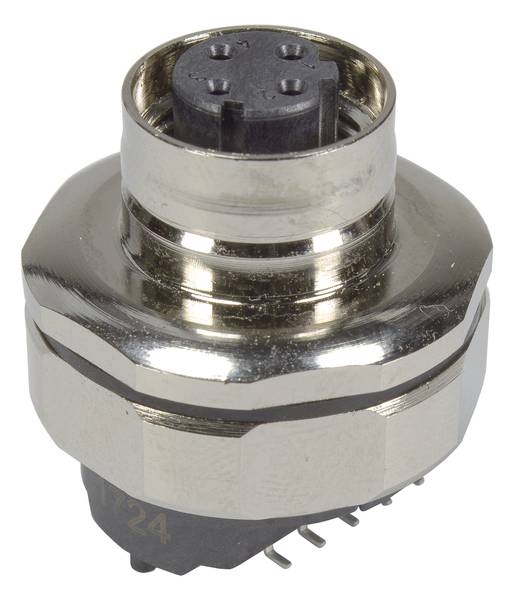

HARTING 21 03 381 2824 21033812824 adaptér dosiek tlačených spojov, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
adaptér dosiek tlačených spojov
Prevedenie
konektor plošného spoja
Počet kontaktov
8
Pripojenie
SMT
Obsah
1 ks
Datasheety: (PDF)
Počet
Celkom (59,99 € / kus)
59,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Séria: M12 kruhový konektor
- Komponent: Adaptér PCB
- Typ pripojenia: spájkovacie pripojenie pretavením (SMT)
- Počet kontaktov: 8
- Typ uzamykania: skrutkový zámok;
- Menovitý prúd: 0,8 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -40... +85 °C (pri spájkovaní pretavením max. +245)
- Cykly párenia: ≥ 100
- Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
- Použitý materiál: tekutý kryštálový polymér (LCP)
- Farebná vložka: čierna
- Materiálové kontakty: mosadz
- Kontaktná plocha: Au nad Ni na spojovacej strane
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 61076-2-109
- Čistá hmotnosť: 23 g
- Názov: Magnetics;PushPull
- Menovité napätie: 57V
- Menovité impulzné napätie: 1,5 kV
- Stupeň znečistenia: 3
- Úroveň citlivosti procesu (PSL): R7 podľa ECA/IPC/JEDEC J-STD-075
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Kódovanie: X kódovanie
- Sila vkladania: 30 N
- Sila ťahu: 30 N
- Prenosová rýchlosť: 1 Gbit/s
- Pohlavie žena
- Popis: s integrovaným transformátorom vr. Prírubová zásuvka Power over Ethernet (PoE+);
- Tienenie: tienené
- Trieda ochrany podľa IEC 60529: IP65 / IP67 pri zapojení
- Uťahovací moment: 2 Nm poistná matica
- Typ
21 03 381 2824
- Kategória výrobku
adaptér dosiek tlačených spojov
- Prevedenie
konektor plošného spoja
- Počet kontaktov
8
- Pripojenie
SMT
- Farba
čierna
- Obsah
1 ks
- Max. teplota
+85 °C
- Min. teplota
-40 °C
- Uzávierka
Skrutkový zámok;PushPull
- Materiál kontaktu
mosadz
- Veľkosť kontaktu
8
- Hmotnosť
23 g
- Číslo výrobcu
21033812824
- Izolačný materiál
LCP
- Pólov
8
- Vlastnosti
tienený
Other
57 V
8
Bus
-40-85 °C
Other
1.5 kV
Soldering connection
Nickel/gold
Liquid crystal polymer
Other
Other
0.8 A
Na stiahnutie
Datasheet
Datasheet 3008638 HARTING 21 03 381 2824 21033812824 adaptér dosiek tlačených spojov, 1 ks
Datasheet 3008638 HARTING 21 03 381 2824 21033812824 adaptér dosiek tlačených spojov, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3008638 HARTING 21 03 381 2824 21033812824 adaptér dosiek tlačených spojov, 1 ks
Popis
PCB adaptér, s integrovaným transformátorom, rovný, vrátane prírubovej zásuvky, Power over Ethernet (PoE+), pre prednú montáž, reflow spájkovacie pripojenie (SMT)
