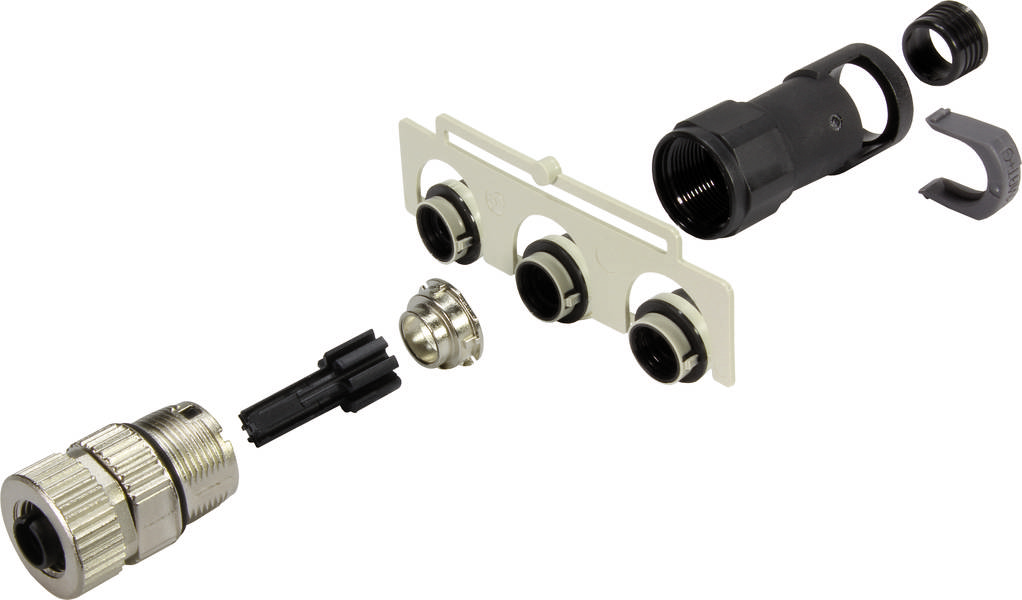

HARTING 21 03 812 2511 21038122511 káblový konektor, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
káblový konektor
Počet kontaktov
4, 5
Pripojenie
krimpované
Obsah
1 ks
Typ
21 03 812 2511
Datasheety: (PDF)
Počet
Celkom (91,99 € / kus)
91,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Séria: M12 kruhový konektor
- Komponent: káblový konektor
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 4;5
- Typ uzamykania: skrutkový zámok
- Menovitý prúd: 4 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -40... +85 °C
- Cykly párenia: ≥ 500
- Skupina izolačných materiálov: I (600 ≤ CTI)
- Materiál vložka: polyamid (PA)
- Normy: IEC 61076-2-101
- Čistá hmotnosť: 45 g
- Menovité napätie: 48 V AC 60 V DC
- Menovité impulzné napätie: 1,5 kV
- Stupeň znečistenia: 3
- Poznámky: Krimpovacie kontakty objednajte samostatne.
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Kódovanie: Kódovanie
- Pohlavie žena
- Prierez vodiča: AWG 26... AWG 18
- Popis: s ochranným systémom kábla;
- Tienenie: tienené
- Trieda ochrany podľa IEC 60529: IP65 / IP67 pri zapojení
- Uťahovací moment: 0,6 Nm
- Materiál puzdra: liaty zinok
- Vonkajší priemer jadra: ≤ 2,3 mm
- Priemer kábla: 4,5... 8,8 mm
- Kategória prepätia: III
- Veľkosť kľúča (ryhovaná skrutka / ryhovaná matica): 17
- Typ
21 03 812 2511
- Kategória výrobku
káblový konektor
- Počet kontaktov
4, 5
- Pripojenie
krimpované
- Obsah
1 ks
- Uzávierka
Skrutkový zámok
- Ø kábla do
8.8 mm
- Ø kábla od
4.5 mm
- Materiál puzdra
zinkový odliatok
- Číslo výrobcu
21038122511
- Priemer kábla (rozsah)
4.5 - 8.8 mm
- Pólov
4
5
Gland nut
ÁNO
Zinc
Other
-40-85 °C
Crimp connection
Other
III
0.14-0.75 mm²
0.14-0.75 mm²
0.14-0.75 mm²
0.14-0.75 mm²
IP65/IP67
4 A
4.5-8.8 mm
500
Na stiahnutie
Datasheet
Datasheet 3000849 HARTING 21 03 812 2511 21038122511 káblový konektor, 1 ks
Datasheet 3000849 HARTING 21 03 812 2511 21038122511 káblový konektor, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3000849 HARTING 21 03 812 2511 21038122511 káblový konektor, 1 ks
Popis
Káblový konektor, so systémom ochrany kábla, rovný, zásuvka, A kódovanie, krimpovacie pripojenie, polyamid (PA), kontakty: 5
