Homematic IP bezdrôtový analyzátor EQ3-RFA

Čierne rádioanalytické zariadenie s tlačidlami Plus, Mínus, Mód a Napájanie. LED indikátory pre 'DAT', 'PRE', 'HmlP', 'HM', 'MAX!', 'RX', 'TX'. Frekvencia: 868 MHz.

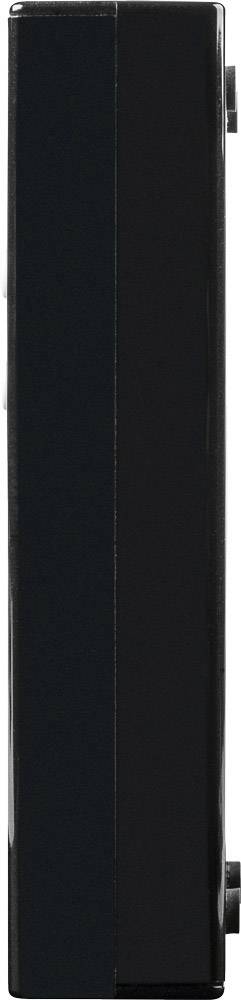

Čierna, obdĺžniková škatuľa v zvislom pohľade, s hladkými hranami.

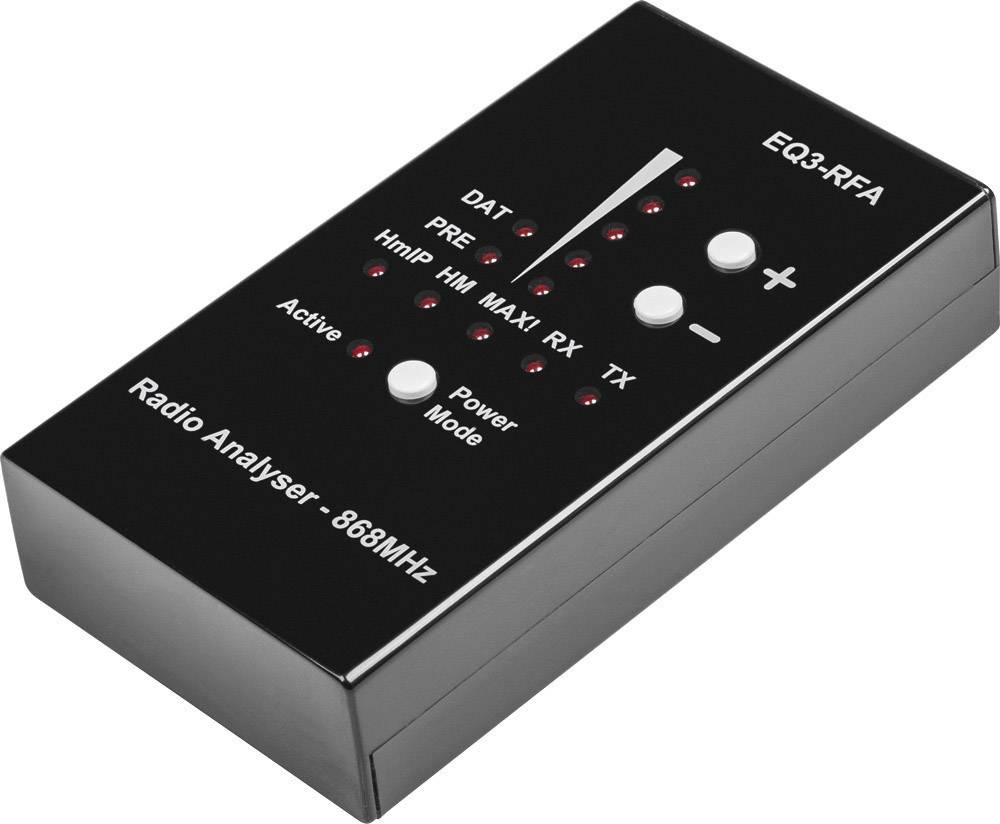

Analyzátor rádia: 868 MHz – zariadenie s LED diódami a tlačidlami na kontrolu signálu. Zobrazuje módy a aktivitu rádiového signálu pre analýzu.

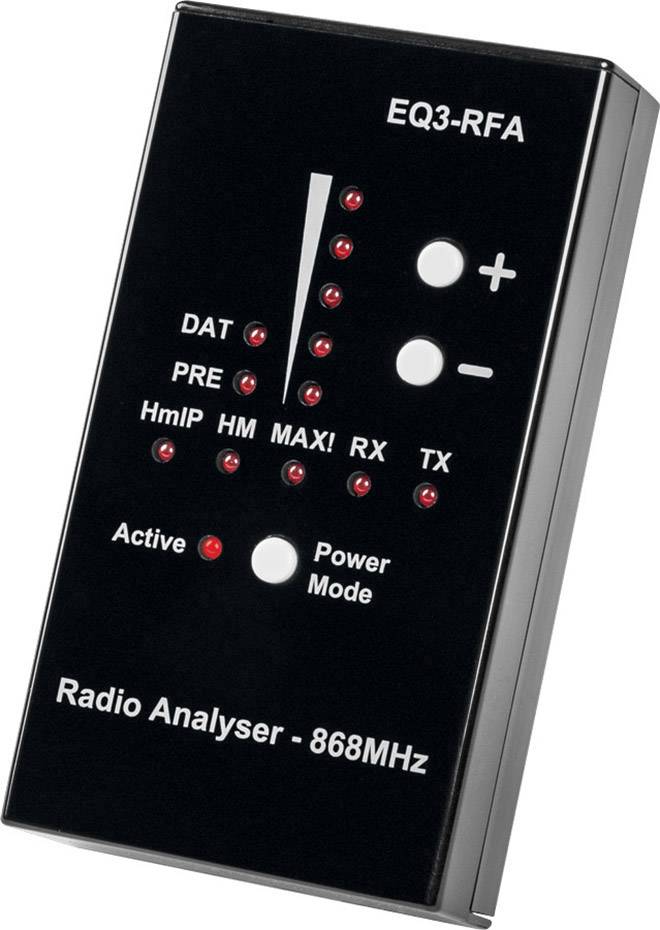

Analyzátor rádia - 868 MHz so signálkami pre rôzne módy, dvoma hlavnými tlačidlami a vertikálnym indikátorom.

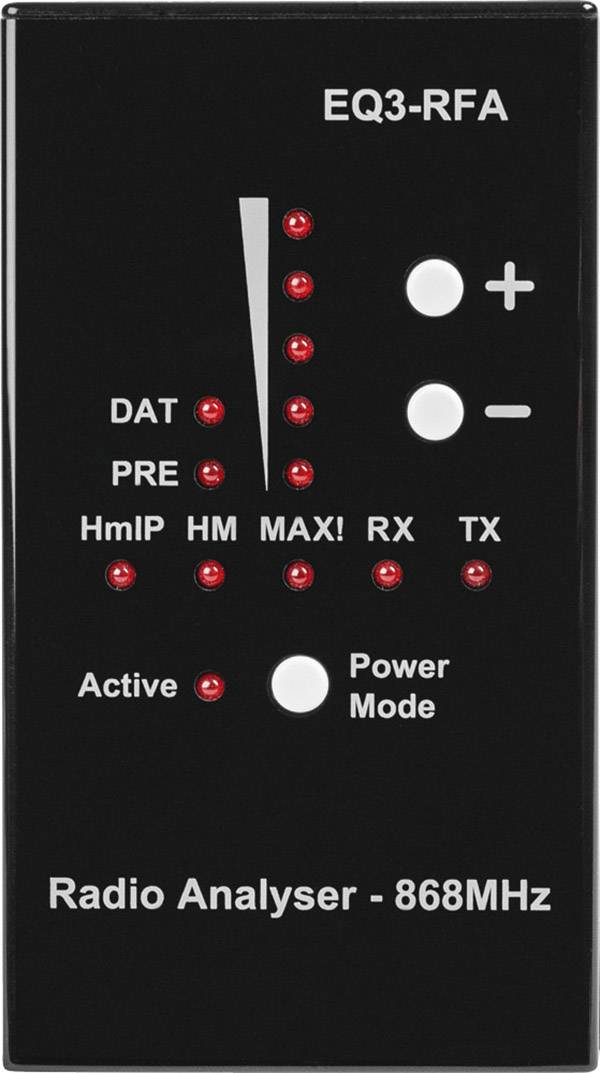

Čierny rádioanalyzátor s frekvenciou 868 MHz, model EQ3-RFA. Displeje pre dáta (DAT), prijímací mód (HM), maximálny výkon (MAX!), príjem (RX), vysielanie (TX).

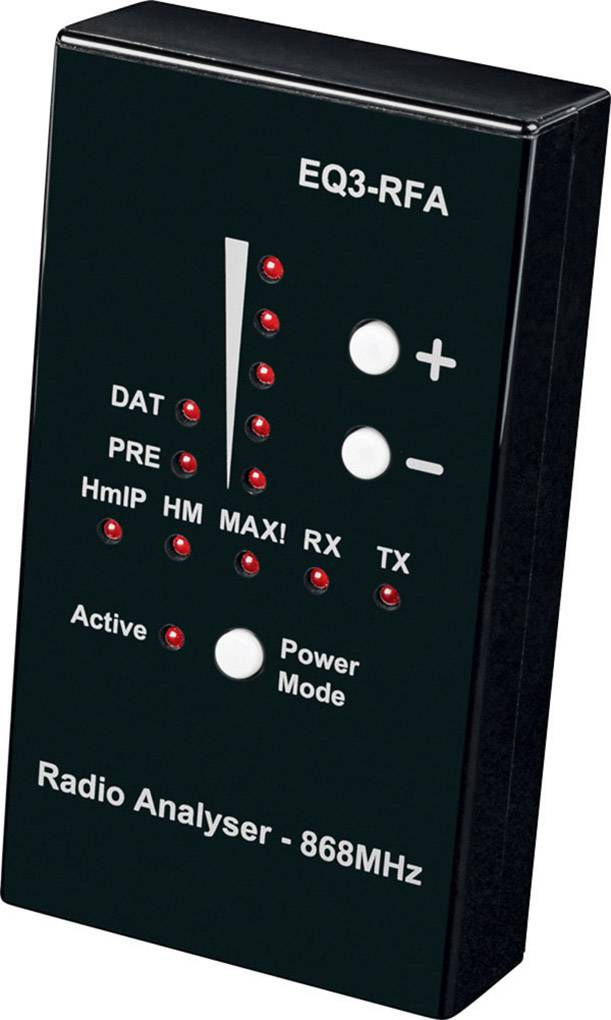

Čierne zariadenie s nápisom 'EQ3-RFA' a 'Radio Analyser - 868MHz', ktoré zobrazuje niekoľko svetelných indikátorov a tlačidlá plus a mínus.

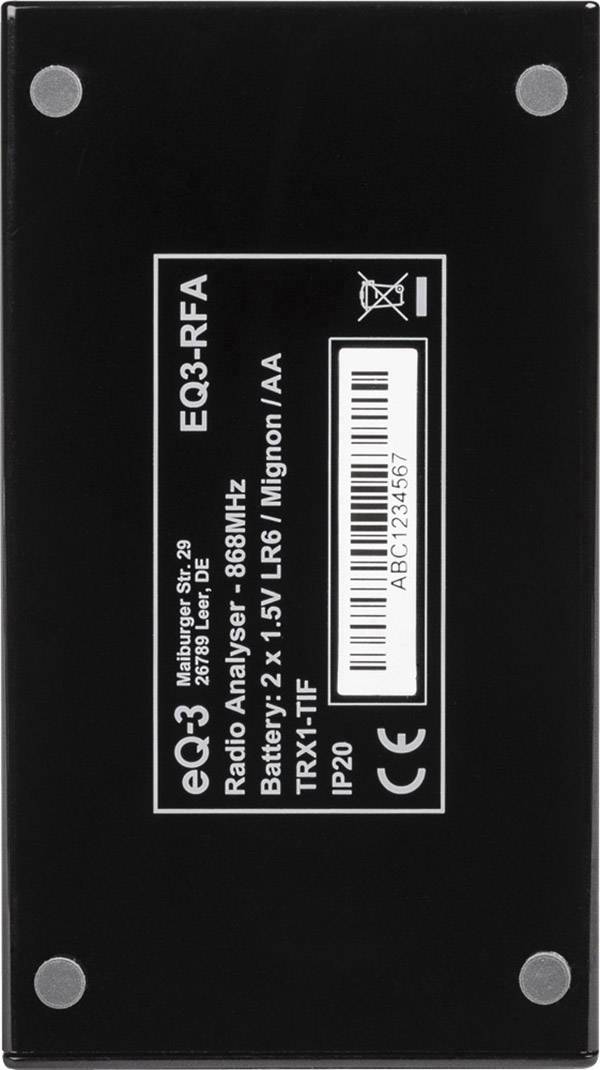

Čierne elektronické zariadenie s modelom 'EQ3-RFA'. Nápis zobrazuje 'Rádiový analyzátor - 868MHz', typ batérie: '2x 1.5V LR6 Mignon/AA'.

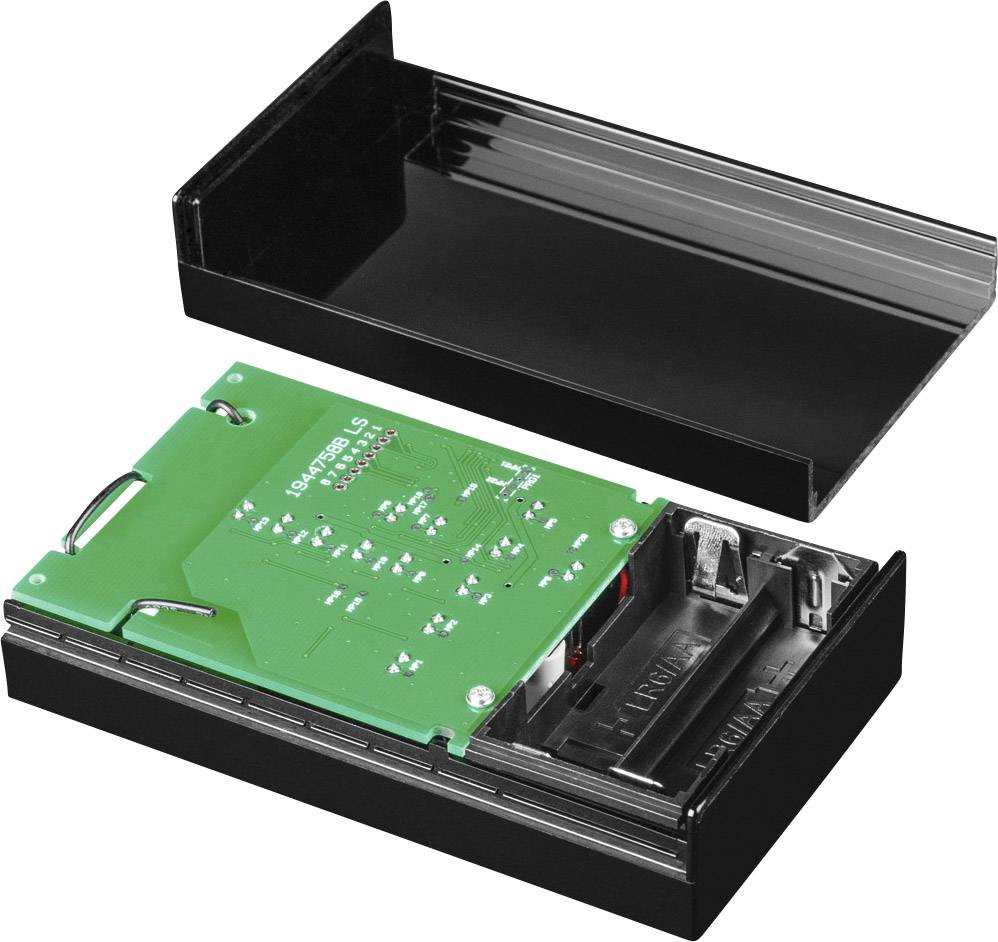

Elektronické zariadenie so zeleným obvod a čiernym plastovým krytom, otvorené. Vhodné na spracovanie dát alebo napájanie.

1/8

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

17 Ks

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

Nahlásiť právny incident

Rádiový analyzátor - 868 MHz

Hlavné benefity

Zobrazenie, analýza a kontrola rádiových telegramov zo systémov
Homematic IP, Homematic a MAX! na rádiovej frekvencii 868,3 MHz
Vyvinuté pre prostredia s rádiovými systémami od eQ-3

Technické parametre

Spotreba prúdu: max. 27 mA.
Okolitá teplota: -10 až +55 ° C
Vysokofrekvenčné pásmo: 868,0 - 868,6 MHz

Kategória výrobku: analyzátor

Séria: Homematic IP

Bezdrôtový štandard (Smart Home): špecifikácia výrobcu

Namiesto použitia: do interiéru

: IP20

Napájanie: na batérie

Prenos dát (Smart Home): bezdrôtový

Frekvencia: 868.3 MHz

: 420 m

Šírka: 62 mm

V: 112 mm

Hĺbka: 26 mm

Hmotnosť: 140 g

Rozmer.: (š x v x h) 62 x 112 x 26 mm

Základná stanica: požadovaná

Smer toku signálu: obojsmerný (bi)

: n.rel.

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2163550 Homematic IP bezdrôtový analyzátor EQ3-RFA

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2163550 Homematic IP bezdrôtový analyzátor EQ3-RFA

Popis

Na zobrazovanie, analýzu a kontrolu rádiových telegramov z Homematic IP, Homematic a MAX! na rádiovej frekvencii 868,3 MHz.
Rádiový analyzátor rozpoznáva rádiový telegram z použitého systému inteligentnej domácnosti a zjednodušuje tak analýzu rádiového prostredia. Vyvinuté pre prostredia s rádiovými systémami od eQ-3.
Zobrazením vysielacieho a prijímacieho výkonu použitých zariadení je možné upraviť umiestnenie jednotlivých komponentov v inteligentnej domácnosti tak, aby sa dosiahla čo možno najmenej rušivá bezdrôtová komunikácia.

Tento text bol preložený strojovo.

Prevedenie

Flexibilné použitie vďaka prevádzke na batériu a kompaktnému krytu Príjem rádiového telegramu pomocou indikátora úrovne LED Úprava citlivosti príjmu pre analýzu blízkeho poľa možná Prevádzkový režim RX: Nezávislý systémový príjem nezávislý na systéme so zobrazením sily príjmu (RSSI) prostredníctvom indikátorov úrovne pre lokalizáciu a analýzu vysielačov a možné Rušivé faktory
Prevádzkový režim TX: Cyklický prenos rádiového telegramu. Používa sa v spojení s druhým rádiovým analyzátorom na hrubé určenie kvality spojenia a dostupnosti rádiových komponentov.
