Hongfa HF46F-G/024-HS1, HF46F-G/024-HS1 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 10 A, 1 ks

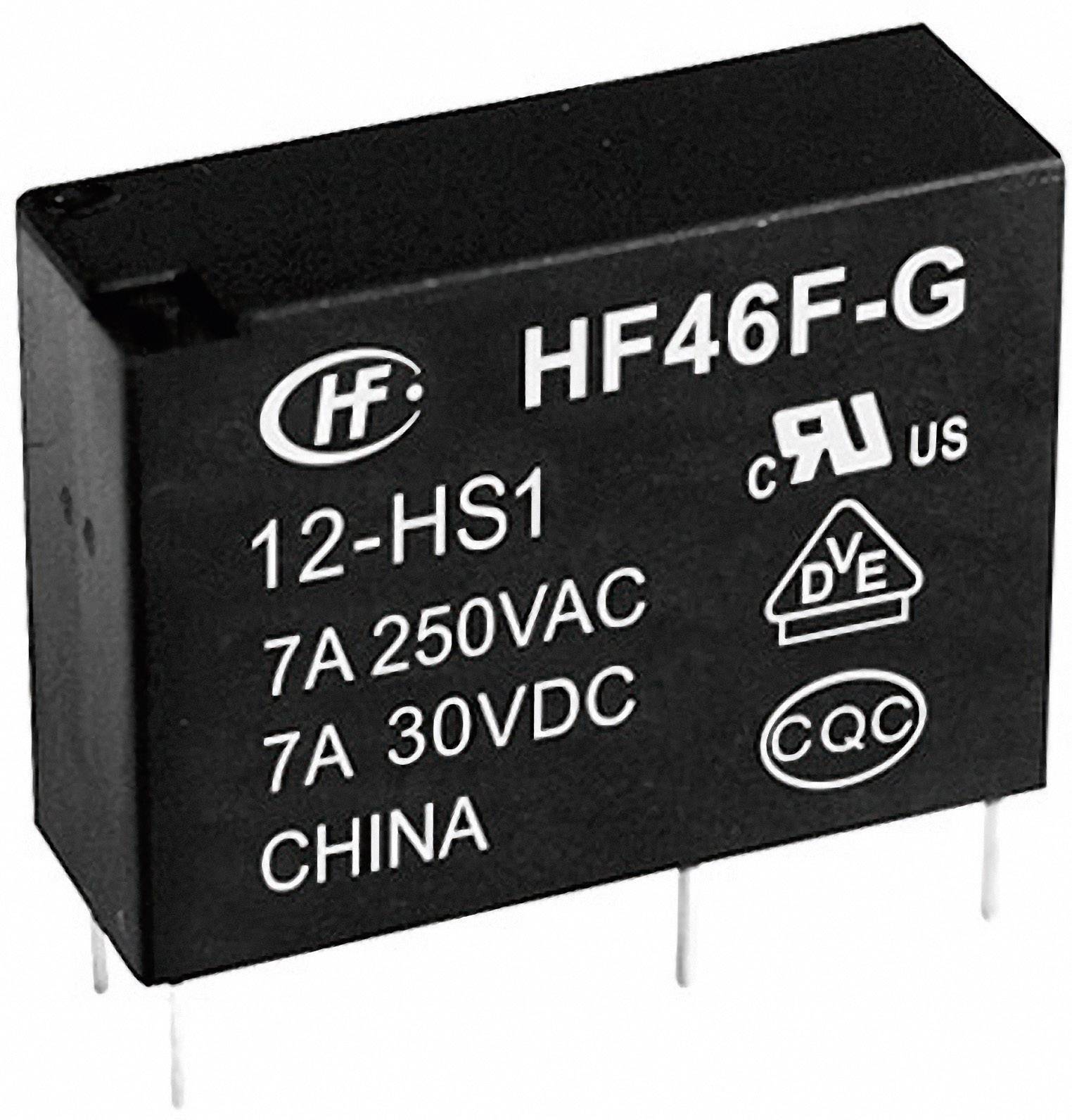

'Elektrické relé HF46F-G 12-HS1, 7A 250VAC, 7A 30VDC, vyrobené v Číne, s certifikátmi CQC, CE, UL.'

Ilustračný obrázok

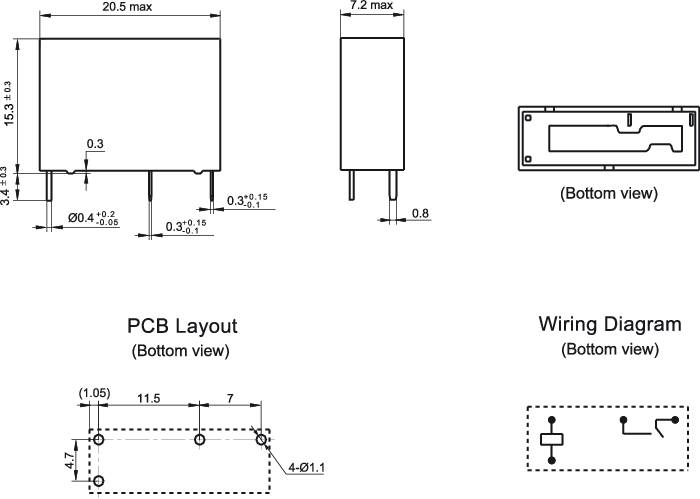

Technický výkres súčiastky s rozmermi a pohľadmi. Hore: Pohľad z boku a čelný pohľad. Dole: Rozloženie dosky plošných spojov a schéma zapojenia.

1/2

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

30 V/DC

277 V/AC

Datasheety: (PDF)

Doručenie: Št 10. 9.

322 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1,46 € / kus)

1,46 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Sieťové relé HF46F-G

Dodatočné informácie:

Technické parametre

Kategória výrobku: relé do DPS

Typ: HF46F-G/024-HS1

Menovité napätie cievky: 24 V/DC

Riadiace napätie (min.): 18 V/DC

Riadiace napätie (max.): 31.2 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 2880 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 30 V/DC
277 V/AC

Spínací prúd (max.): 10 A

Max. spínací výkon: 300 W
2770 VA

Pripojenie: spájkovacie piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 20.5 mm

Šírka: 7.2 mm

V: 15.3 mm

Rozmer.: (d x š x v) 20.5 x 7.2 x 15.3 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 507541 Hongfa HF46F-G/024-HS1, HF46F-G/024-HS1 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 10 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507541 Hongfa HF46F-G/024-HS1, HF46F-G/024-HS1 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 277 V/AC, 10 A, 1 ks

Popis

7,2 mm úzke výkonové relé s vysokou spínacou schopnosťou pri malej stope. Vyhovuje VDE0700 a spĺňa izolačné požiadavky podľa VDE0631.
Anwendungen:Ovládače čerpadiel a ventilov, motory v bielom a hnedom tovare a priemyselné aplikácie.
