HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV Analysator, Kalibrované podľa (ISO), 1011550, EN a DE m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Referenčná teplota: 23 °C ± 5 °C (73 °F ± 41 °F)
- Prevádzková teplota: -10 °C až 50 °C (14 °F až 122 °F)
- Prevádzková vlhkosť:< 80 % relatívnej vlhkosti (bez kondenzácie)
- Skladovacia teplota: -10 °C až 60 °C (14 °F až 140 °F)
- Skladovacia vlhkosť:< 80 % relatívnej vlhkosti (bez kondenzácie)
- Maximálna prevádzková nadmorská výška: 2000 m (6562 stôp)
- Kategória výrobku
PV Analysator
ISO
- Kategória merania
CAT III 1000 V
- Rozmer.
(d x š x v) 235 x 165 x 75 mm
- Hmotnosť
1.2 kg
IP40
- Rozsah merania VDE
izolačný odpor
odpor ochranného vodiča
napätie
prúd
teplota
frekvencia
odpor
- Norma DIN
DIN VDE 0126
- Displej
digitálny (LCD)
- Presnosť
5 °C
- Šírka
165 mm
- V
75 mm
- Dĺžka
235 mm
- Priebeh skúšky
automatický
- Pamäť (počet miest)
999
- Pamäť (VDE)
áno
- Typ
PV-CHECKs One Photovoltaik-Installationstester
- Vlastnosti
Test zariadenia PV
Na stiahnutie
Datasheet
Datasheet 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV Analysator, Kalibrované podľa (ISO), 1011550, EN a DE m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV Analysator, Kalibrované podľa (ISO), 1011550, EN a DE m
Informácie
Informácie 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV Analysator, Kalibrované podľa (ISO), 1011550, EN a DE m
Popis
PV-CHECKs One je tester inštalácií pre fotovoltaické systémy, ktorý je možné použiť v rozsahu 1000 voltov až do skratového prúdu 30 A DC a vďaka svojmu jedinečnému meraniu izolácie nastavuje nové štandardy, a to aj pre systémy s optimalizátormi alebo mikroinvertormi!
PV-CHECKs One je kompletné riešenie na splnenie noriem IEC 62446-1 (DIN VDE 0126-23, časť 1 a časť 2) pre riešenie problémov, údržbu a preberacie skúšky FV systému.
PV-CHECKs One vykonáva všetky potrebné testy na uvedenie FV systému do prevádzky v súlade s normou IEC 62446-1 v automatickej sekvencii na jednostranných aj obojstranných FV moduloch.
TLAČIDLO GO-STOP
Jediným stlačením tlačidla GO-Stop sa postupne vykonajú nasledujúce merania:
• Test polarity
• Kontinuita vodiča vyrovnávania potenciálov
• Stanovenie izolačných odporov Riso (aj s existujúcimi optimalizátormi)
• Stanovenie napätia naprázdno Voc do 1000 V DC
• Stanovenie skratového prúdu Isc do 30 A DC
Podľa normy EN 62446-1, PV-CHECKs One porovnáva práve nameraný reťazec s predtým nameranými reťazcami, aby vyhodnotil rozdiely napätia a prúdu, ktoré sú mimo stanovených tolerancií.
Meraním slnečného žiarenia (vyžaduje sa voliteľný referenčný článok) a teploty FV modulu (vyžaduje sa voliteľný teplotný senzor) pomocou externého záznamníka údajov SOLAR 03 môže PV-CHECKs One extrapolovať namerané hodnoty Voc-OPC a Isc-OPC na STC (štandardné testovacie podmienky: 1000 W/m², 25 °C, AM 1,5) a porovnať ich so špecifikovanými nominálnymi hodnotami z technických listov modulov výrobcu.
Po každom meraní PV-CHECKs ONE zobrazí výsledok merania na obrazovke s príslušným hodnotením (OK/Not OK).
ŠPECIÁLNA FUNKCIA GFL
Lokalizácia zemného spojenia na fotovoltaickom reťazci

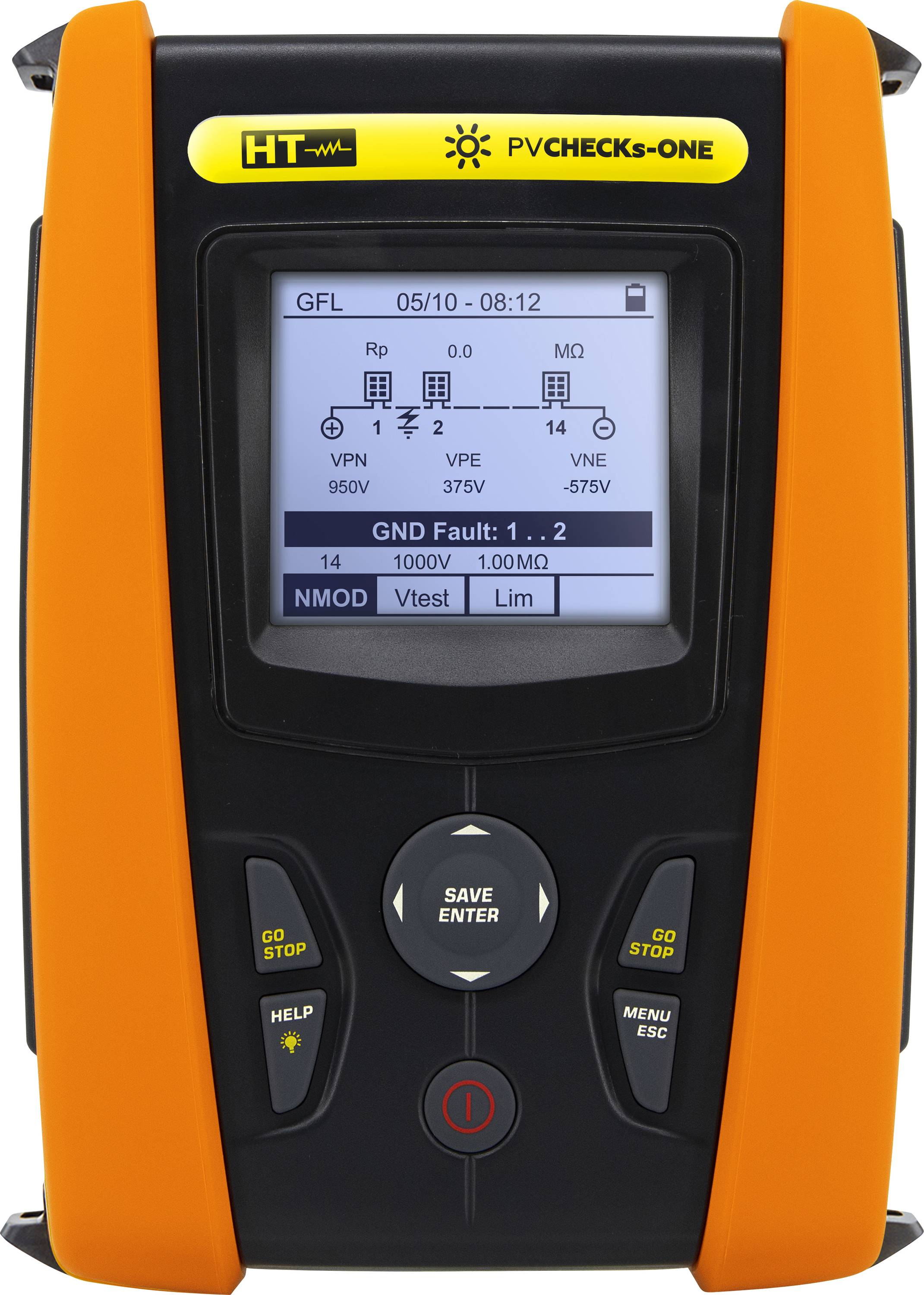

Okrem použitia s mikroinvertormi a optimalizátormi sa PV-CHECKs ONE vyznačuje aj funkciou GFL na lokalizáciu izolačných porúch. Funkcia lokalizátora zemných porúch (GFL) umožňuje nielen principiálnu detekciu porúch izolácie, ale aj ich presnú lokalizáciu. PV-CHECKs One zobrazuje na displeji predpokladanú polohu poruchy v reťazci.
Tento text bol preložený strojovo.
PV-CHECKs One je kompletné riešenie na splnenie noriem IEC 62446-1 (DIN VDE 0126-23, časť 1 a časť 2) pre riešenie problémov, údržbu a preberacie skúšky FV systému.
PV-CHECKs One vykonáva všetky potrebné testy na uvedenie FV systému do prevádzky v súlade s normou IEC 62446-1 v automatickej sekvencii na jednostranných aj obojstranných FV moduloch.
TLAČIDLO GO-STOP
Jediným stlačením tlačidla GO-Stop sa postupne vykonajú nasledujúce merania:
• Test polarity
• Kontinuita vodiča vyrovnávania potenciálov
• Stanovenie izolačných odporov Riso (aj s existujúcimi optimalizátormi)
• Stanovenie napätia naprázdno Voc do 1000 V DC
• Stanovenie skratového prúdu Isc do 30 A DC
Podľa normy EN 62446-1, PV-CHECKs One porovnáva práve nameraný reťazec s predtým nameranými reťazcami, aby vyhodnotil rozdiely napätia a prúdu, ktoré sú mimo stanovených tolerancií.
Meraním slnečného žiarenia (vyžaduje sa voliteľný referenčný článok) a teploty FV modulu (vyžaduje sa voliteľný teplotný senzor) pomocou externého záznamníka údajov SOLAR 03 môže PV-CHECKs One extrapolovať namerané hodnoty Voc-OPC a Isc-OPC na STC (štandardné testovacie podmienky: 1000 W/m², 25 °C, AM 1,5) a porovnať ich so špecifikovanými nominálnymi hodnotami z technických listov modulov výrobcu.
Po každom meraní PV-CHECKs ONE zobrazí výsledok merania na obrazovke s príslušným hodnotením (OK/Not OK).
ŠPECIÁLNA FUNKCIA GFL
Lokalizácia zemného spojenia na fotovoltaickom reťazci
Okrem použitia s mikroinvertormi a optimalizátormi sa PV-CHECKs ONE vyznačuje aj funkciou GFL na lokalizáciu izolačných porúch. Funkcia lokalizátora zemných porúch (GFL) umožňuje nielen principiálnu detekciu porúch izolácie, ale aj ich presnú lokalizáciu. PV-CHECKs One zobrazuje na displeji predpokladanú polohu poruchy v reťazci.
Tento text bol preložený strojovo.
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
