HTB UCFL 202 prírubové ložisko šedá litina Ø otvoru 15 mm Rozostup dier 90 mm

Ložiskové teleso s integrovaným guľôčkovým ložiskom, ktoré sa typicky používa na montáž na stroje alebo iné konštrukcie.

Ilustračný obrázok

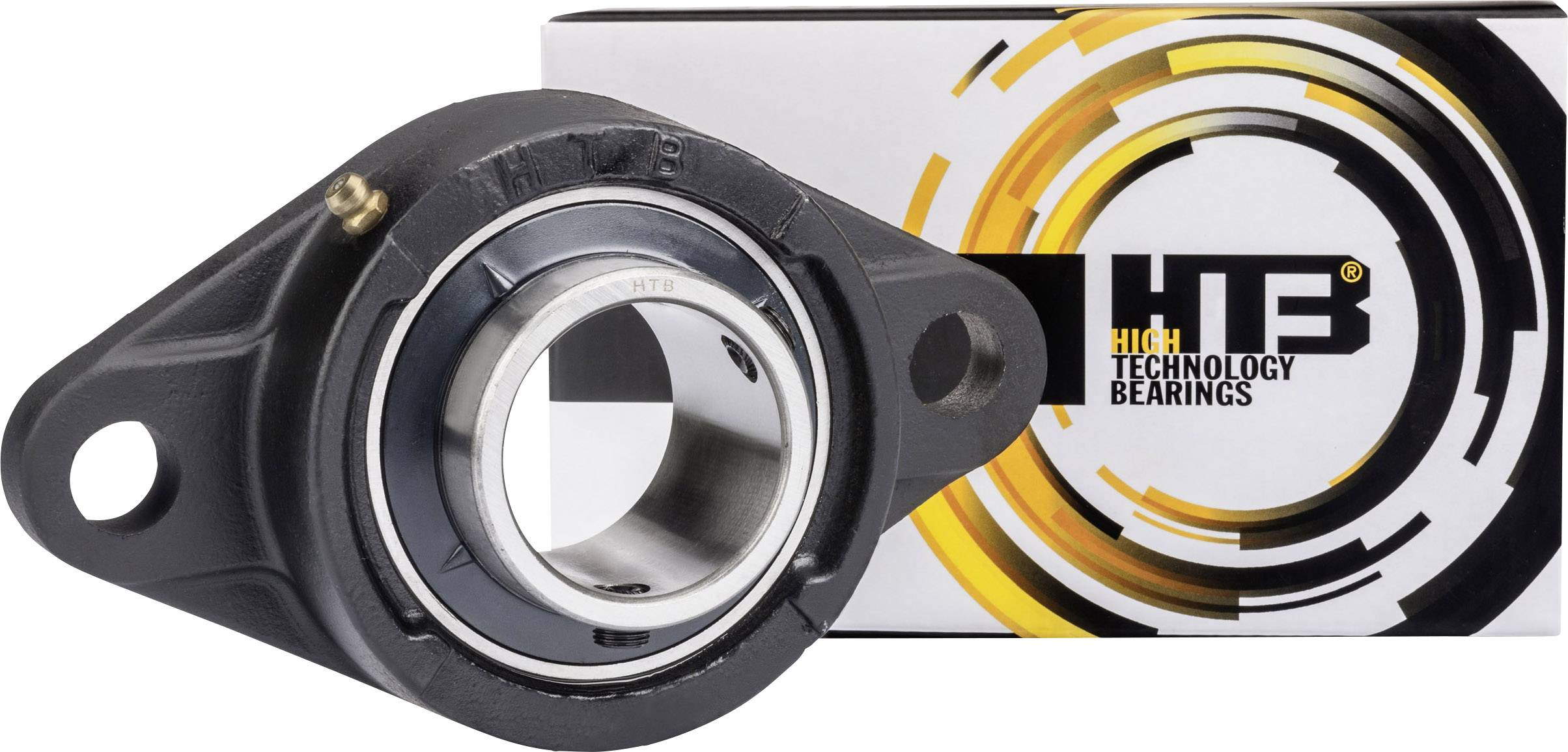

Dvojdierkové ložiskové puzdro s jedným ložiskom a balením značky 'HTB - High Technology Bearings' v pozadí.

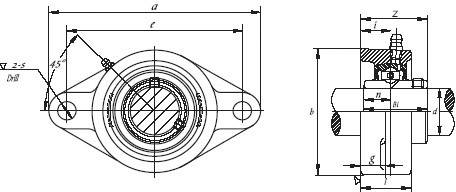

Technický výkres uloženia ložiska. Vľavo hore: kótované čiary; vpravo: priečny rez s rozmermi.

1/3

Ilustračný obrázok

Kategória výrobku

prírubové ložisko

Ø otvoru

15 mm

Materiál puzdra

šedá litina

Typ

UCFL 202

Rozmer.

(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

10 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (10,56 € / kus)

10,56 €

bez DPH.

Už len 10 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: UCFL 202

Kategória výrobku: prírubové ložisko

Ø otvoru: 15 mm

Materiál puzdra: šedá litina

Rozmer.: (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Hmotnosť: 0.48 kg

Rozostup dier: 90 mm

Rozmery: (A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm

Šírka: 60 mm

Dynamická nosnosť radiálne: 10100 N

Statická radiálne únosnosť: 6300 N

Na stiahnutie

Datasheet

Datasheet 197008 HTB UCFL 202 prírubové ložisko šedá litina Ø otvoru 15 mm Rozostup dier 90 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 197008 HTB UCFL 202 prírubové ložisko šedá litina Ø otvoru 15 mm Rozostup dier 90 mm

Popis

Na jednoduché skladovanie, napríklad v poľnohospodárskych strojoch, dopravných systémoch, stavebných strojoch. Jednotka UCFL pozostáva z utesneného ložiska a prírubovej skrinky z liatiny. Hriadeľ je upevnený pomocou zárezových skrutiek na vnútornom krúžku. Vďaka guľovitému vonkajšiemu povrchu ložiska je možné kompenzovať nevyrovnanie hriadeľa.

Tento text bol preložený strojovo.

Rady

Ložiskové jednotky puzdra majú ložiskové vložky s guľovým (sférickým) vonkajším krúžkom. Sedadlo krytu je duté. Preto sú ložiskové jednotky telesa zarovnané a uhlové chyby sú kompenzované.

Ložisková vložka môže byť v telese vyrovnaná až do 4 ° - 6 °.

Ložisko telesa sa samočinne nastavuje pri montáži oboch koncov hriadeľa. Preto nie je potrebné, aby boli jednotky v stave dodania presne zarovnané.
