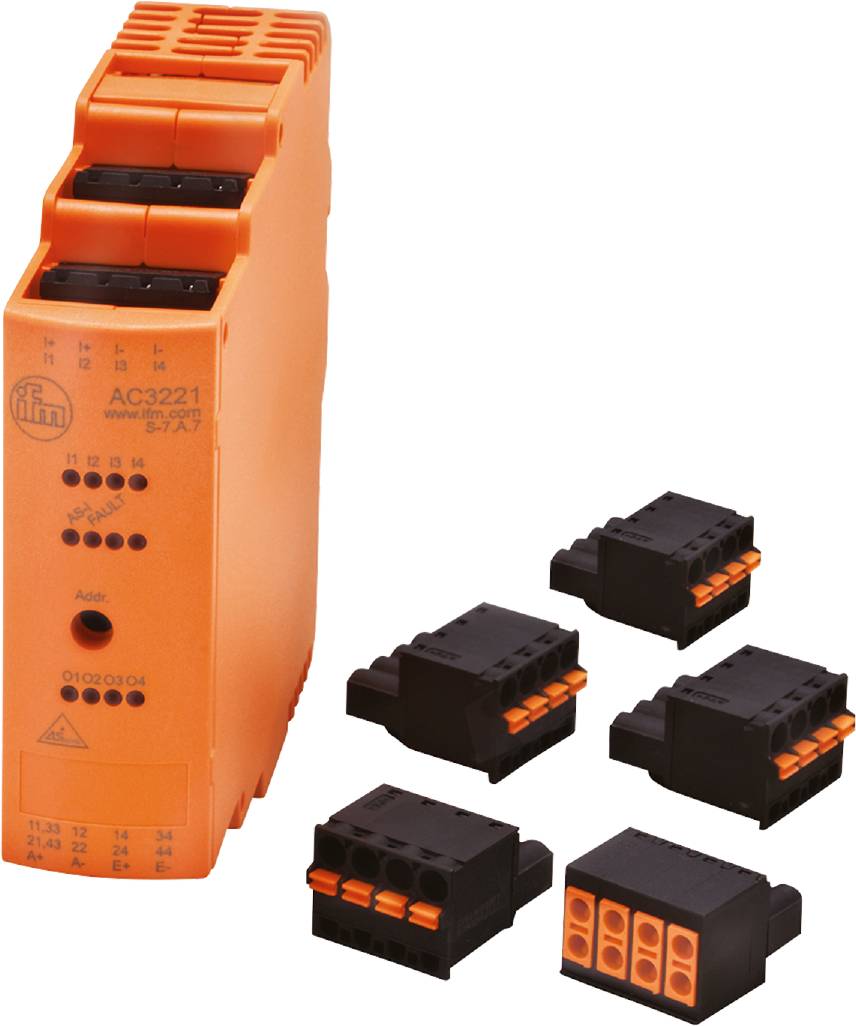

Ilustračný obrázok
ifm Electronic AC3221 I / O modul svorkovnica Počet digitálnych vstupov: 4 Počet reléových výstupov: 4
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Rozhranie
svorkovnica
Počet reléových výstupov
4
Typ
AC3221
Počet digitálnych vstupov
4
Datasheety: (PDF)
Počet
Celkom (244,99 € / kus)
275,00 €
-11 %
244,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
ifm AC3221 AS-i vstupno/výstupný modul
- Na použitie v ovládacích skriniach
- Jednoduché a rýchle zapojenie pomocou pružinových svoriek
- Obzvlášť priestorovo úsporný dizajn
- Dvojité svorky pre slučkovanie cez napájací zdroj
- Jasne viditeľné, jasné LED diódy na zobrazenie prevádzky, stavu spínania a funkcie
Technické parametre
- Počet digitálnych vstupov: 4
- Počet vstupov a výstupov: Počet digitálnych vstupov: 4; Počet reléových výstupov: 4
- Počet reléových výstupov: 4
- Displej: Stav spínania: LED, žltá I1...I4, O1...O4; Prevádzka: LED, zelená AS-i, AUX; Chyba: LED, červená
- Galvanicky oddelený digitálny výstup: áno
- Teplota okolia-1 [°C]: -25...65
- Použitie: Inštalácia riadiacej skrine
- AS-i adresovanie: adresovacia zásuvka
- AS-i I/O konfigurácia [hex]: 7
- AS-i ID1 kód [hex]: 7; (pevné)
- AS-i ID kód [hex]: A.7
- Hlavný profil AS-i: M4
- Profil AS-i: S-7.A.7
- AS-i verzia: 3.0
- Certifikát AS-i: 124301
- Verzia: Len pre prevádzku s AS-i master profilom M4
- Prevádzkové napätie [V]: 18...31,6 DC
- Digitálne vstupy vstupného obvodu: PNP; (Typ 2 podľa IEC 61131-2)
- Vstupný prúd vysoký [mA]: 6...10
- Vstupný prúd Nízky [mA]: 0...2
- Pokročilý režim adresovania: áno
- Hmotnosť [g]: 203 350
- Poznámky: Zariadenie musí byť napájané z galvanicky oddeleného zdroja napätia.; Tento zdroj napätia musí mať aj poistku schválenú UL (pozri prílohu).; Alternatívne je možné na napájanie AUX použiť aj napájací zdroj triedy 2.
- Pripojiteľné pripojenie/svorky: Záhlavia kolíkov: 4 x ; Rozstup: 5,0 mm
- Odolnosť proti skratu: nie
- Digitálne vstupy s odolnosťou proti skratu: áno
- Skladovacia teplota [°C]: -25...75
- Max. výška nad hladinou mora [m]: 2000
- Max. odber prúdu z AS-i [mA]: 30
- Max. odber prúdu z prídavného zdroja [mA]: 1100; (AUX)
- Max. prúdová zaťažiteľnosť vstupov celkom [mA]: 1000
- Max. prípustná relatívna vlhkosť [%]: 90; (bez kondenzácie)
- Typ montáže: Montáž na DIN lištu
- MTTF: 248
- Vysoká úroveň spínania [V]:> 11
- Trieda ochrany: IP 20
- Svorky triedy ochrany: IP 20
- Napájanie snímačov vstupov: AUX
- Rozsah napätia AC [V]: 10...240; (Výstupy O1 + O3 a O2 + O4 musia byť napájané v pároch s rovnakým napätím. 2 x 240 AC)
- Rozsah jednosmerného napätia [V]: 24; (AUX; Výstupy O1 + O3 a O2 + O4 musia byť napájané v pároch s rovnakým napätím. 2 x 24 DC)
- Napájanie [V]: 18...30; (DC AUX)
- Celková výstupná prúdová zaťažiteľnosť [A]: 6; (odporová záťaž)
- Prúdová zaťažiteľnosť na výstup [mA]: 6000; (odporová záťaž)
- Stupeň znečistenia: 2
- Integrovaný strážny pes: áno
- Prídavné napájanie [V]: 20...30 DC; (AUX)
- Kategória výrobku
I / O modul
- Rozhranie
svorkovnica
- Typ
AC3221
- Počet digitálnych vstupov
4
- Počet reléových výstupov
4
- Kontrolné LED diódy
áno
- Číslo výrobcu
AC3221
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3320212 ifm Electronic AC3221 I / O modul svorkovnica Počet digitálnych vstupov: 4 Počet reléových výstupov: 4
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3320212 ifm Electronic AC3221 I / O modul svorkovnica Počet digitálnych vstupov: 4 Počet reléových výstupov: 4
Popis
ifm AC3221 AS-i vstupno/výstupný modul
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
