Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PG2449 -0 kPa do 10 kPa M12 1 rozpínací, 1 spínací, analógové
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor tlaku
Pripojenie
M12
Vyhotovenie (senzory)
relatívny tlak
Max. merací rozsah tlaku
10 kPa
Prevádzkové napätie max.
32 V/DC
Datasheety: (PDF)
1 Ks
Počet
Celkom (909,00 € / kus)
909,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity

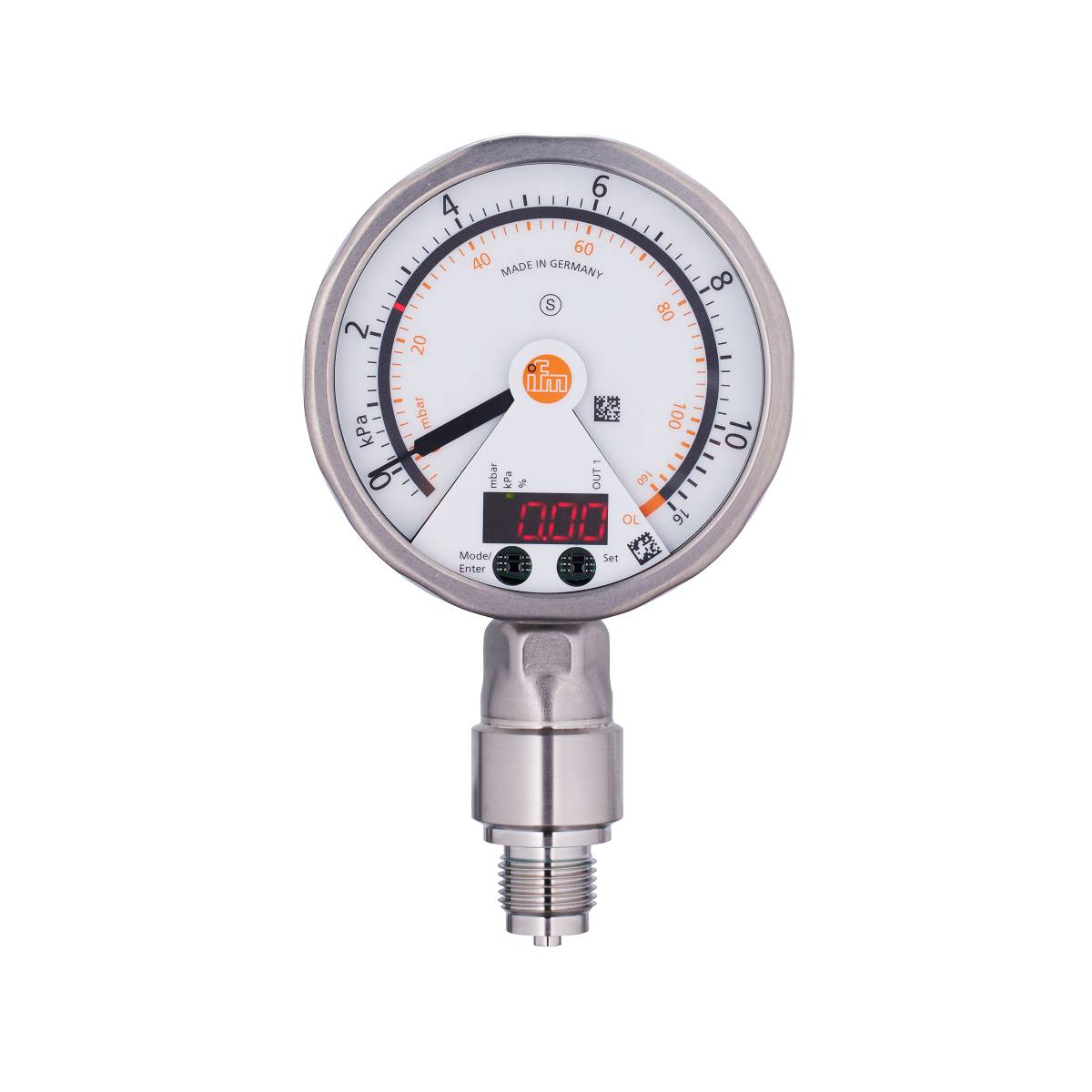

ifm PG2449 Elektronický snímač tlaku s analógovým displejom
- Analógový displej, tlakový spínač a vysielač v jednom zariadení
- Veľmi dobre čitateľné aj na veľkú vzdialenosť
- Otočný displej s LED bargrafom na zobrazenie spínacích bodov
- Programovateľný spínací výstup a škálovateľný analógový výstup
- Robustné puzdro z nehrdzavejúcej ocele pre použitie v náročných priemyselných prostrediach
Technické parametre
- Analógový výstupný prúd [mA]: 4...20, invertovateľný; (škálovateľné)
- Analógový koncový bod [kPa]: 2...16
- Analógový koncový bod [mbar]: 20...160
- Analógový počiatočný bod [kPa]: -0,5...13,5
- Analógový počiatočný bod [mbar]: -5...135
- Čas odozvy [ms]:< 9
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 2 x LED, zelená; Stav spínania: LED, žltá; Spínacie body: LED krúžok, červený; Funkčný displej: alfanumerický displej, červený 4 číslice; Namerané hodnoty: Analógový displej, otočný o 0...350°, ukazovateľ nie je viditeľný, keď nie je pod napätím; Namerané hodnoty: alfanumerický displej, červené 4 číslice
- Charakteristická odchýlka krivky:< ±0,35 (BFSL) /< ± 0,6 (LS); (Znížte pomer 1:1; BFSL = Best Fit Straight Line (nastavenie minimálnej hodnoty))
- Rozsah presnosti spínacích bodov:< ±0,6; (Znížte 1:1)
- Teplota okolia-1 [°C]: -20...80
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10K; Znížte 1:1)
- Použitie: na priemyselné použitie
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; (konfigurovateľné)
- Čas oneskorenia pripravenosti [s]: 6
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...32 DC
- Útlm analógového výstupu dAA [s]: 0,01...30
- Hodnota procesu tlmenia dAP [s]: 0,01...30
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 250
- Prítomný prvok škrtiacej klapky: nie (možno dodatočne namontovať)
- Typ tlaku: relatívny tlak
- Pevnosť v tlaku [kPa]: 400
- Pevnosť v tlaku [mbar]: 4000
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Elektrická verzia: PNP/NPN
- Rozšírený rozsah zobrazenia max. [kPa]: 16
- Rozšírený rozsah zobrazenia max. [mbar]: 160
- Celkové výstupy: 2
- Hmotnosť [g]: 563 900
- Hysterézna odchýlka:< ±0,5; (Znížte 1:1)
- V prírastkoch [kPa]: 0,02
- V krokoch po [mbar]: 0,2
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -40...100
- Dlhodobá stabilita:< ±0,1; (Znížte 1:1; za 6 mesiacov)
- Max. zaťaženie [Ω]: (Ub - 10 V) / 20 mA
- Max. pokles napätia spínací výstup DC [V]: 2
- Médiá: Kvapalné a plynné médiá
- Teplota média [°C]: -25...80
- Rozsah merania [bar]: -0,005...0,1
- Rozsah merania [kPa]: -0,5...10
- Rozsah merania [mbar]: -5...100
- Min. tlak pri roztrhnutí [kPa]: 3000
- Min. tlak pri roztrhnutí [mbar]: 30000
- Min. tlačové cykly: 100 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- MTTF: 97
- Procesné pripojenie: závitové pripojenie G 1/2 vonkajší závit
- Resetovací bod rP [kPa]: -0,5...15,96
- Bod spätného prepnutia rP [mbar]: -5...159,6
- Spínacia frekvencia DC [Hz]: 75
- Spínací bod SP [kPa]: -0,46...16
- Spínací bod SP [mbar]: -4,6...160
- Trieda ochrany: IP 67; IP69K
- Trieda ochrany: III
- Dostupná mierka: áno
- Analógový výstup s dobou odozvy [ms]: 28
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Spotreba prúdu [mA]:< 70; (24V)
- Nulový bod teplotného koeficientu:< ±0,3; (0...70 °C)
- Rozsah teplotného koeficientu:< ±0,3; (0...70 °C)
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály v kontakte s médiom: Al2O3 (keramika); FKM; 1.4404 (nehrdzavejúca oceľ / 316L)
- Kategória výrobku
senzor tlaku
- Typ
PG2449
- Pripojenie
M12
- Vyhotovenie (senzory)
relatívny tlak
- Výstupy
PNP
NPN
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
zástrčka M12
- Min. merací rozsah tlaku
-0 kPa
- Max. merací rozsah tlaku
10 kPa
- Rozsah merania (tlak)
-0 kPa do 10 kPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
32 V/DC
- Prevádzkové napätie
18 - 32 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
analógové
- Limitné tlak
3000 kPa
- Hadicová prípojka
G 1/2 AG
- Min. teplota
-20 °C
- Max. teplota
80 °C
- Hmotnosť
563.900 g
- Spĺňa RoHS
áno
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 3321588 ifm Electronic senzor tlaku 1 ks PG2449 -0 kPa do 10 kPa M12 1 rozpínací, 1 spínací, analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321588 ifm Electronic senzor tlaku 1 ks PG2449 -0 kPa do 10 kPa M12 1 rozpínací, 1 spínací, analógové
Popis
ifm PG2449 Elektronický snímač tlaku s analógovým displejom
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
