Janitza UMG 96-S2 digitálny panelový merač, Merač energie UMG 96-S2 s podsvietením, 5234002

Meracie zariadenie zobrazuje trojfázové napäťové hodnoty: L1 258V, L2 262V, L3 278V. Výrobca 'Janitza', model 'UMG 96-S2'.

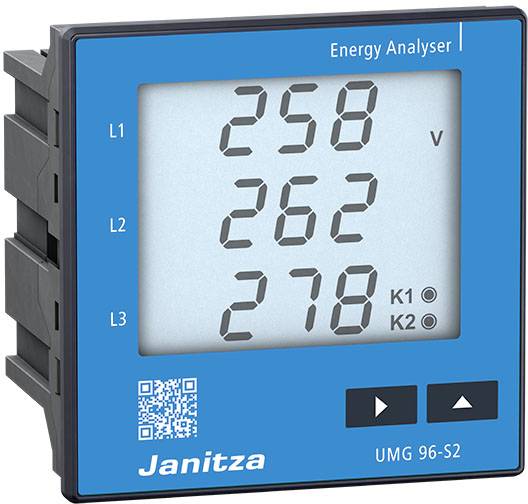

Modrý energetický analyzátor s digitálnym displejom zobrazuje napätia L1: 258 V, L2: 262 V, L3: 278 V. V pravom dolnom rohu sa nachádzajú tlačidlá.

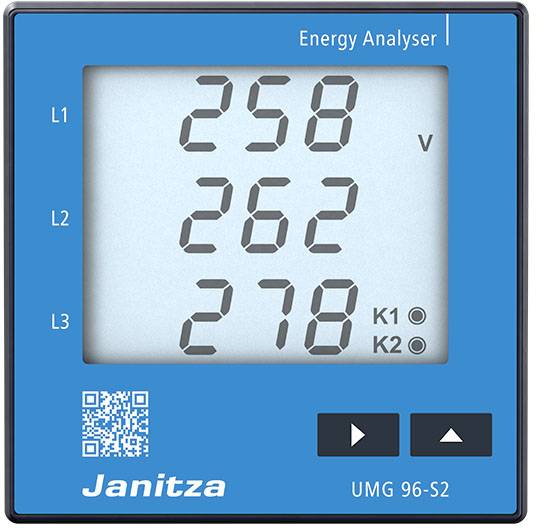

Digitálny displej energetického analyzátora s nameranými hodnotami pre L1: 258V, L2: 262V, L3: 278V, modrý rám, značka 'Janitza'.

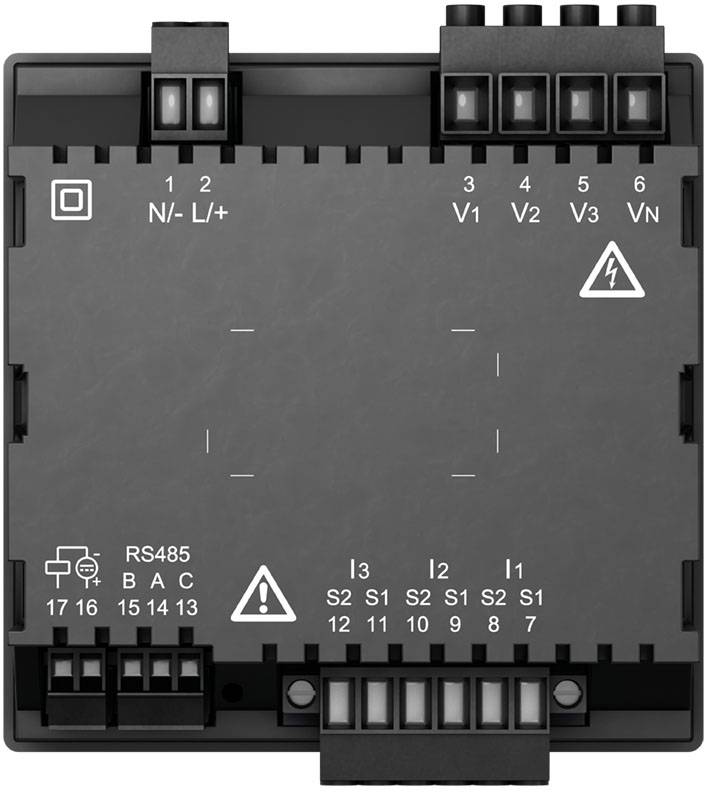

Elektrické riadiace zariadenie s prípojkami a symbolmi pre vstup napätia a pripojenie, označené štítkom 'RS485' a výstražnými upozorneniami.

1/4

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

34 Ks

Počet

Celkom (215,45 € / kus)

215,45 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Merač energie UMG 96-S2 s podsvietením

Kategória inštalácie: 300 V KAT III
Meranie v TN a TT sieťach
Meranie harmonických do 15

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: prúd
napätie DC
napätie AC

Rozsah merania (min.): 0.5 mA

Typ: UMG 96-S2

Rozsah merania (max.): 6 A

Technológia displeja: LED

Montážna šírka: 97 mm

Montážna výška: 96 mm

Rozmer.: (d x š x v) 48 x 96 x 96 mm

Hmotnosť: 250 g

Prevádzkové napätie max.: 265 V

Min. prevádzkové napätie: 90 V

Osvetlenie displeja: biele

Montážna hĺbka: 42 mm

Farba: viacfarebná

Kategória merania: CAT III 300 V

Šírka: 96 mm

V: 96 mm

Dĺžka: 48 mm

Rozhranie: RS485

Rozhranie: Modbus RTU

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2269646 Janitza UMG 96-S2 digitálny panelový merač, Merač energie UMG 96-S2 s podsvietením, 5234002

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2269646 Janitza UMG 96-S2 digitálny panelový merač, Merač energie UMG 96-S2 s podsvietením, 5234002

Popis

Nový UMG 96-S2 je vhodný na meranie a kontrolu elektrických parametrov a spotreby energie, ako aj na monitorovanie parametrov kvality napätia, ako sú harmonické. Aplikácie možno nájsť v systémoch distribúcie energie, napríklad na zaznamenávanie nákladových stredísk a monitorovanie limitných hodnôt. Ďalej môže byť zariadenie použité ako senzor pre systémy riadenia budov alebo PLC.

Tento text bol preložený strojovo.

Prevedenie

Napájacie napätie: 90 V - 265 V (50/60) Hz alebo 90 V - 250 V DC na prednom paneli, 96 x 96 x 48 mm (ŠxVxH) 4 vstupy na meranie napätia: kategória merania: 300 V CAT III meranie v 3-fázových 4-vodičových systémoch do 230 V / 400 V (+10%) podľa vstupov merania prúdu IEC 3: Kategória merania: 300 V CAT II nominálny prúd 5A / 1A nastaviteľný Rozsah merania prúdu: 0,5 mA ... Rozlíšenie 6 A: 1 mA obvod: 1 pulzný výstup 1x RS485 (Modbus RTU)
