Name: Joy-it COMAM04 digitálny panelový merač, Kompaktný merač jednosmerného prúdu do 100 A, 4 – 30 V DC, 3-miestny, MODRÁ LED
Brand: Joy-it
SKU: 3828251
Availability: InStock

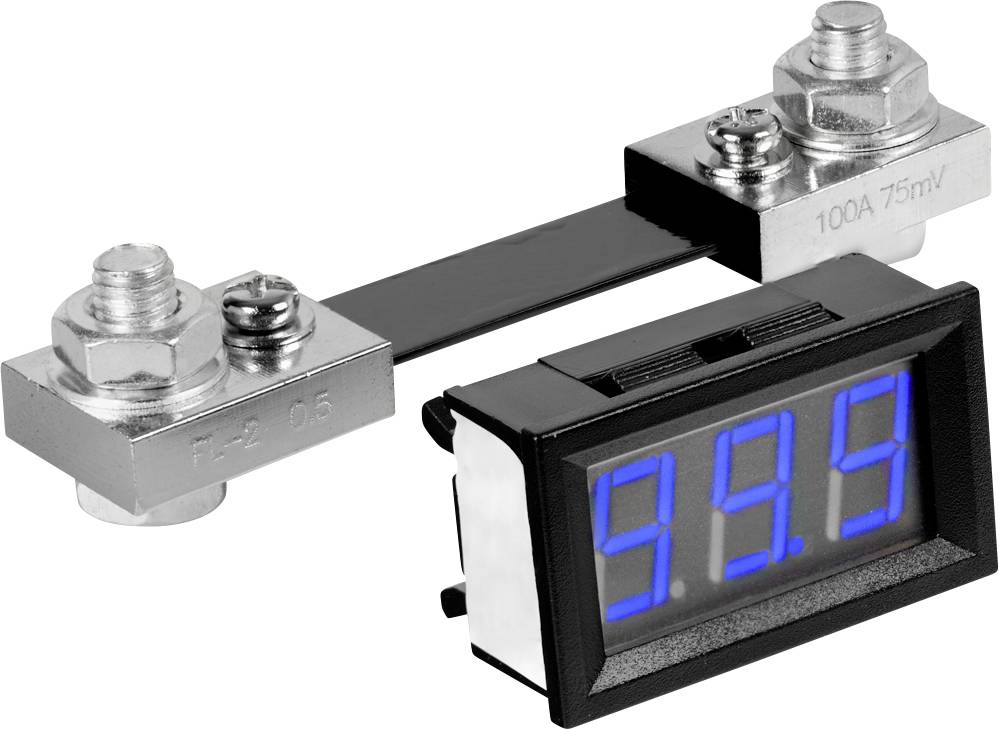

Čierny digitálny voltmeter s displejom ukazujúcim 99,9 pripojený kovovou bočnou rezistenciou so skrutkovými svorkami na bielom pozadí.

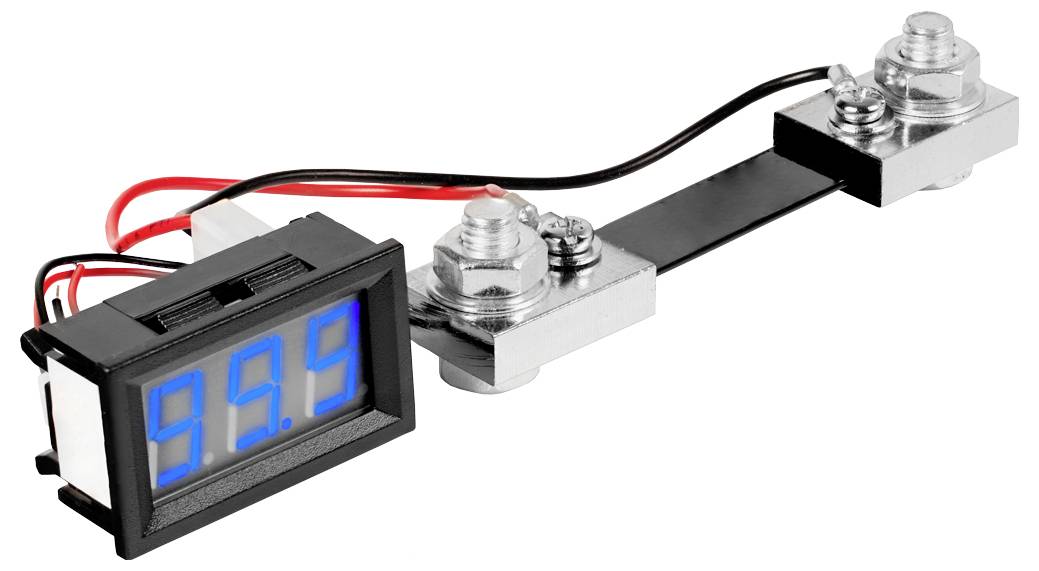

Digitálny voltmeter zobrazujúci 99,9, zapojený v sérii s kovovou shuntovacou rezistenciou a červeným/čiernym vodičom na meranie prúdu.

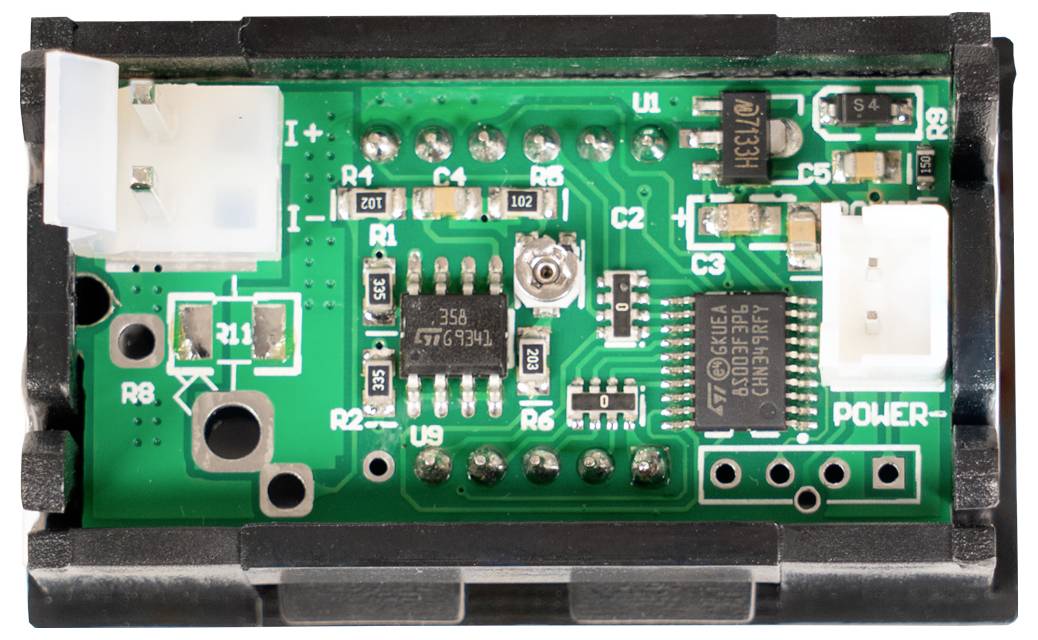

Zblížený pohľad na malý zelený modul plošného spoja s dvoma bielymi konektormi označenými „I+" a „POWER", niekoľkými integrovanými obvodmi, rezistormi a testovacími ploškami.

1/3

Datasheety: (PDF)

Okamžité doručenie: Št 22. 10.

100 Ks

Počet

Celkom (13,99 € / kus)

13,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kompaktný merač jednosmerného prúdu do 100 A, 4 – 30 V DC, 3-miestny, MODRÁ LED

Rozsah merania jednosmerného prúdu 0–100 A
Napájacie napätie: 4 – 30 V DC
Integrovaný kalibračný potenciometer
Jasný 1,56-palcový displej s modrými LED diódami
4-vodičové pripojenie
Kompaktné a robustné puzdro

Technické parametre

Technický výkres je súčasťou technického listu
Rozlíšenie prúdu: 0,1 A
Veľkosť číslice na číslicu: 0,56 palca
Aktualizačná frekvencia: 500 ms
Prevádzková teplota: -10 až 65 stupňov Celzia
3-miestny segmentový displej
Farba LED diódy: Modrá
Dĺžka kábla: 14cm
Integrovaný kalibračný potenciometer, externý paralelný rezistor

Kategória výrobku: digitálny panelový merač

Meracie funkcie: prúd

Rozsah merania (min.): 0 A

Typ: COMAM04

Rozsah merania (max.): 100 A

Technológia displeja: LED

Displej (counts): 3

Rozmer.: (d x š x v) 29 x 48 x 22 mm

Hmotnosť: 147 g

Prevádzkové napätie max.: 30 V DC/AC

Min. prevádzkové napätie: 4 V

Osvetlenie displeja: modré

Farba: čierna

Šírka: 48 mm

V: 22 mm

Dĺžka: 29 mm

Výška číslic: 14,2 mm

: bez certifikátu

Na stiahnutie

Datasheet

Datasheet 3828251 Joy-it COMAM04 digitálny panelový merač, Kompaktný merač jednosmerného prúdu do 100 A, 4 – 30 V DC, 3-miestny, MODRÁ LED

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3828251 Joy-it COMAM04 digitálny panelový merač, Kompaktný merač jednosmerného prúdu do 100 A, 4 – 30 V DC, 3-miestny, MODRÁ LED

Popis

COM-AM04 je vysoko presný digitálny DC-
Ampérmeter, ktorý sa používa na presné meranie veľkých prúdov až do
bol vyvinutý pre jednosmerný prúd 100 A. Je ideálne vhodný
na monitorovanie vysokovýkonných systémov jednosmerného prúdu,
Batériové bloky, solárne systémy alebo laboratórne testovacie zariadenia,
pre ktorých je presné monitorovanie spotreby energie nevyhnutné.
Na rozdiel od kompaktných inline meracích zariadení,
COM-AM04 má externý paralelný rezistor, ktorý
umožňujúce bezpečné a spoľahlivé meranie prúdu
bez nadmernej aktivity vo vnútri meracieho zariadenia
Vytvára sa teplo. Súčasťou balenia je aj skrat
stabilné a reprodukovateľné výsledky a zabezpečuje
zároveň pre jednoduchú a flexibilnú inštaláciu.
Zariadenie vyžaduje napájacie napätie 4–30 V.
Je napájaný jednosmerným prúdom a ponúka rozlíšenie merania 0,1 A.
Jasnomodrý LED displej s výškou číslic 0,56 palca.
a trojmiestne segmentové rozloženie zabezpečuje
Jasná čitateľnosť za všetkých svetelných podmienok. S
Aktualizačná frekvencia 500 ms a presnosť
COM-AM04 poskytuje rýchle a stabilné meranie ±1 % + 2 číslice.
Spoľahlivé merania.
Pre presnú kalibráciu a dlhodobé používanie
Modul má integrovanú funkciu merania presnosti.
Kalibračný potenciometer, pomocou ktorého používateľ
displej presne prispôsobený vlastnostiam
je možné nastaviť externý bočný odpor.
Vďaka svojej robustnej konštrukcii, široký
Rozsah prevádzkových teplôt (-10 °C až +65 °C) a
Kompaktný dizajn (48 × 29 × 22 mm) umožňuje
COM-AM04 sa ľahko zmestí do predných panelov a rozvádzacích skriniek
alebo nainštalovať prenosné meracie systémy. Ponúka
spoľahlivé, cenovo výhodné a priestorovo úsporné riešenie
pre presné monitorovanie jednosmerného prúdu v priemyselných
Automobilové a laboratórne prostredie.
