Joy-it DRV8825JT PMIC ovládanie motora, regulátory nástrčný

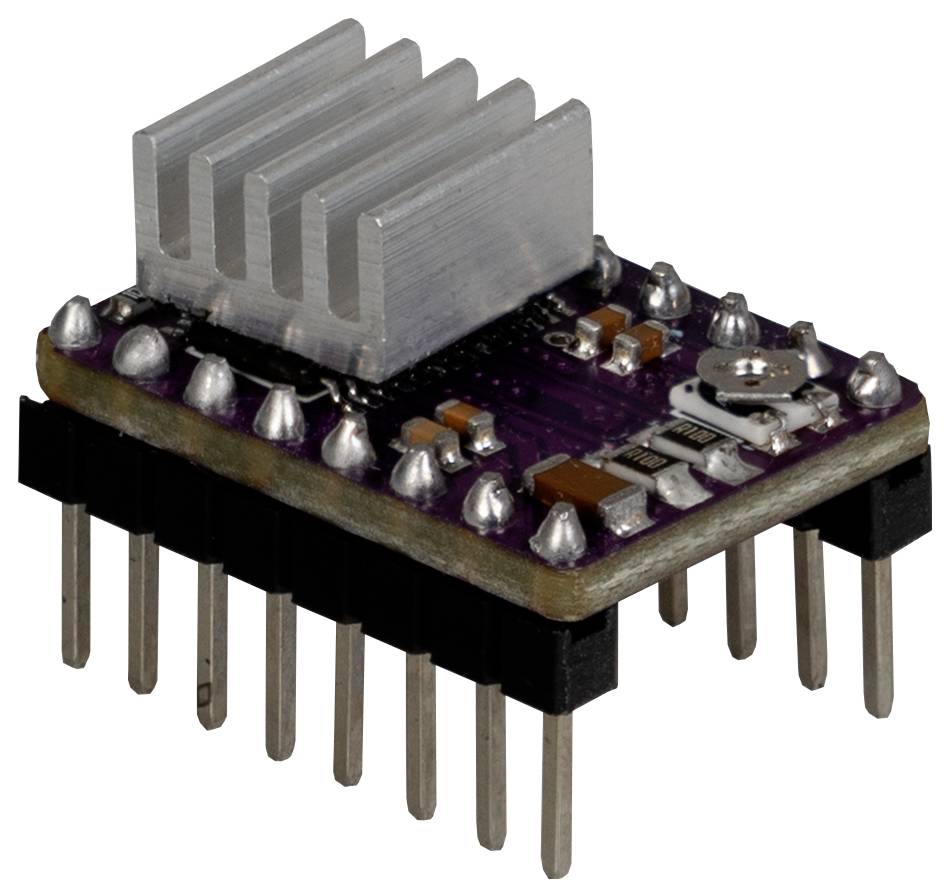

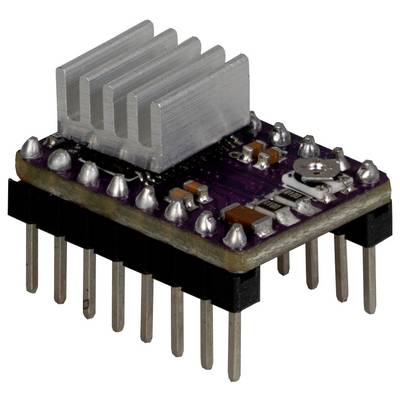

Malá fialová doska plošných spojov so strieborným chladičom a viacerými kolíkmi vyčnievajúcimi z dolnej strany, pravdepodobne určená pre elektronické komponenty.

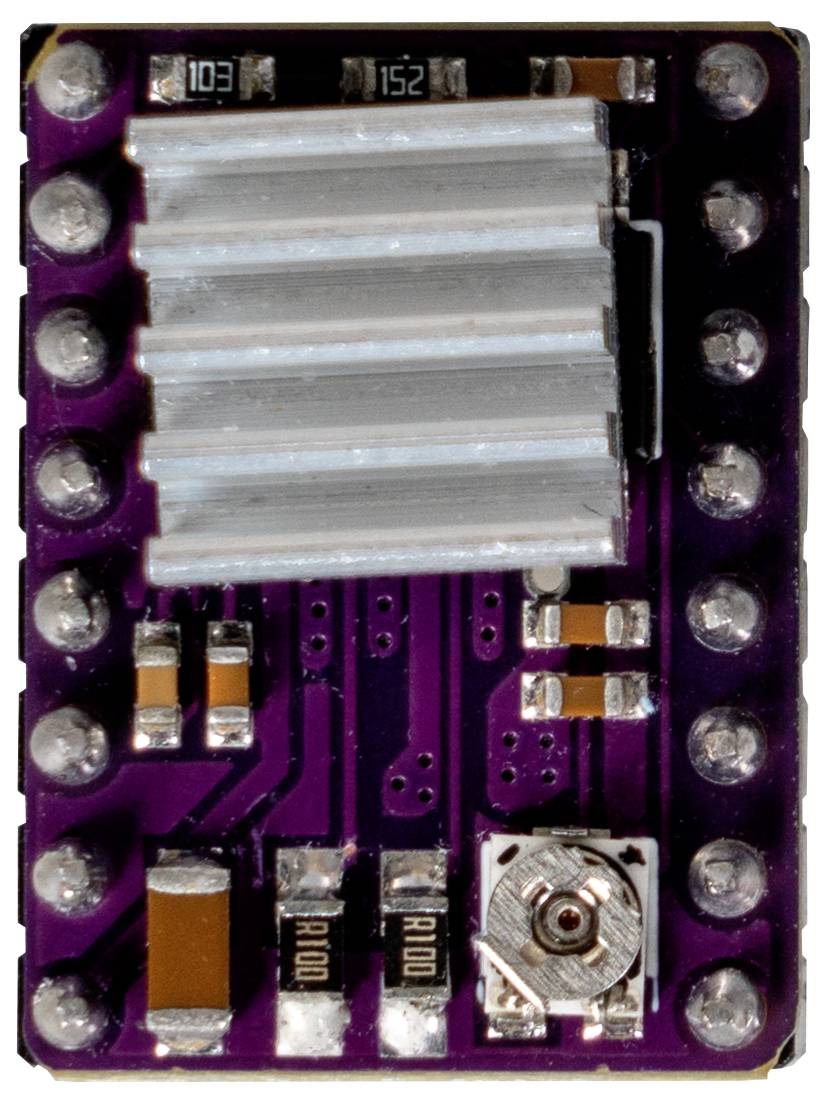

Detailný záber fialovej dosky plošných spojov s chladičom a rôznymi elektronickými súčiastkami, pravdepodobne používanej v ovládači krokového motora.

1/2

Kategória výrobku

PMIC ovládanie motora, regulátory

Spôsob montáže

nástrčný

Typ

DRV8825JT

Výrobca

Joy-it

Vstupné napätie (min.)

8.2 V

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

447 Ks

Počet

Celkom (4,46 € / kus)

4,46 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Modul ovládača motora DRV8825, 8 až 45 V, 1,5 A až 2,5 A

Prevádzkové napätie: 8,2 - 45 V
Maximálny prúd na fázu: 1,5 A (bez chladiča) až 2,5 A (s chladičom)
Chladič je súčasťou balenia
Mnoho ochranných funkcií: OCP, TSD, UVLO, nFAULT

Dodatočné informácie:

Technické parametre

Maximálny prúd na fázu:
1,5 A (bez chladiča)
2,5 A (s dostatočným dodatočným chladením)
Prevádzkové napätie: 8,2 až 45 V
Integrovaný obvod ovládača: DRV8825
Logická úroveň: 2,5 – 5,25 V
Rozlíšenie mikrokrokov: 1, 1/2, 1/4, 1/8, 1/16, 1/32
Ochranné funkcie:
Nadprúdová ochrana (OCP), tepelné vypnutie (TSD), blokovanie podpätia (UVLO), pin indikátora poruchového stavu (nFAULT)
Rozmery: 15 x 20 x 16 mm

Typ: DRV8825JT

Kategória výrobku: PMIC ovládanie motora, regulátory

Výrobca: Joy-it

Vstupné napätie (min.): 8.2 V

Vstupné napätie (max.): 45 V

Spôsob montáže: nástrčný

Na stiahnutie

Datasheet

Datasheet 3558016 Joy-it DRV8825JT PMIC ovládanie motora, regulátory nástrčný

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3558016 Joy-it DRV8825JT PMIC ovládanie motora, regulátory nástrčný

Popis

Ovládač motora DRV8825 je výkonné riešenie pre presné riadenie krokových motorov v aplikáciách, ako sú 3D tlačiarne a CNC stroje. Dokáže poháňať motory s prúdom až 2,5 A na fázu a podporuje šesťstupňové rozlíšenie od celého kroku až po 1/32 kroku.
S prevádzkovým napätím 8,2 až 45 V ponúka doska flexibilné možnosti použitia a zároveň chráni hardvér svojimi funkciami ochrany proti podpätiu a nadprúdu. Okrem toho, súčasťou balenia je chladič a tepelná ochrana proti preťaženiu, ktoré zaisťujú konzistentne bezpečný a efektívny výkon. Doska DRV8825 je kompatibilná s bežnými mikrokontrolérmi, ako je Arduino, a je ideálna pre vývojárov, ktorí hľadajú spoľahlivý a ľahko implementovateľný ovládač motora.

Tento text bol preložený strojovo.
