kábel FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Množstvo: 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prepojovací kábel
Dĺžka kábla
1 m
Pripojenie
IDC-FLK zásuvková lišta
Počet kontaktov
20
Číslo výrobcu
2298470
Datasheety: (PDF)
73 Ks
Počet
Celkom (58,53 € / kus)
58,53 €
bez DPH.
Technické parametre
- Počet pólov: 14
- Typ pripojenia: Zásuvka IDC/FLK
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP00
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška: ≤ 2000 m
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Vonkajší priemer kábla: 7,60 mm ±0,4 mm
- Rozmer rastru: 2,54 mm
- Pripojenie podľa normy: IEC 60603-13 (na základe)
- Vonkajší plášť, materiál: Polotuhé PVC
- Materiál vodiča: pocínované medené lanká
- Dĺžka kábla: 1 m
- Prierez vodiča: 20 x 0,14 mm²
- Odpor vedenia: ≤ 145 Ω/km (20 °C)
- Vonkajší plášť, farba: sivá
- Izolačný odpor: ≥ 20 MΩ*km (20 °C)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Štýl UL AWM: 2464/1061
- Tienené: nie
- Typ kábla: 20X0,14 [PVC]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 1 mm ±0,03 mm
- Minimálny polomer ohybu, trvalo nainštalovaný: 64 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 120 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 5000 (s polomerom ≥ 15x vonkajší priemer)
- Odolnosť voči horeniu: IEC 60332-1-2 (potrubie); VDE 0842, časť 332-1-2 (potrubie); IEC 60332-3-22 (potrubie); UL VW-1; CSA FT-1
- Odolnosť voči oleju: proti občasnému postriekaniu (potrubie)
- Počet portov: 2
- Menovitý prevádzkový režim: 100 % ED
- Zásuvné cykly:> 50
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: nie
- Teplota okolia (prevádzka) (pevná inštalácia): -40 °C ... 70 °C (pevná inštalácia)
- Teplota okolia (prevádzka) (flexibilná inštalácia): -10 °C ... 70 °C (flexibilná inštalácia)
- Typ vodiča: Predmontovaný okrúhly kábel
- Podporovaný ovládač: EMERSON DeltaV: Podporovaný ovládač: EMERSON DeltaV
- Zodpovedajúca I/O karta: VE4001S2T2B5; VE4002S1T2B6
- Prevádzkové napätie (AC): ≤ 30 V AC
- Prevádzkové napätie (jednosmerný prúd): ≤ 60 V jednosmerný prúd
- Podporovaný ovládač: SIEMENS ET 200SP: Podporovaný ovládač: SIEMENS ET 200SP
- Vhodný periférny modul: 6ES7131-6BH01-0BA0 (Základné jednotky A0/A1); 6ES7131-6BH01-2BA0 (Základné jednotky A0/A1); 6ES7132-6BH01-0BA0 (Základné jednotky A0/A1); 6ES7132-6BH01-2BA0 (Základné jednotky A0/A1)
- Farebný kód: Jednoduchý vodič: Farebný kód: Jednoduchý vodič
- biela: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- hnedá: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- zelená: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- žltá: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- sivá: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- modrá: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- červená: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- čierna: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- fialová: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- bielo-zelená: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- bielo-žltá: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- bielo-sivá: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- bielo-modrá: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- bielo-červená: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- bielo-čierna: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- hnedočierna: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- bielo-hnedá: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- oranžová: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Typ kábla: Rozdelený kábel pre dva moduly
- Prúd (na dráhu, 50 °C): ≤ 1 A (po odvinutí, pozri zníženie výkonu)
- Prúd (na dráhu, 70 °C): ≤ 0,6 A (v rozvinutom stave, pozri Zníženie výkonu)
- bielo-oranžová: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- bielo-fialová: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- Vhodná základná jednotka: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
- 20x0,14 [PVC]: 20x0,14 [PVC]
- Kategória výrobku
prepojovací kábel
- Dĺžka kábla
1 m
- Pripojenie
IDC-FLK zásuvková lišta
- Počet kontaktov
20
- Číslo výrobcu
2298470
- Obsah
1 ks
- Materiál
PVC
- Pólov
20
- Typ
FLK 20/2FLK14/EZ-DR/100/KONFEK
- Dĺžka
1 m
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579005 kábel FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Množstvo: 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579005 kábel FLK 20/2FLK14/EZ-DR/100/KONFEK Phoenix Contact Množstvo: 1 ks
Popis

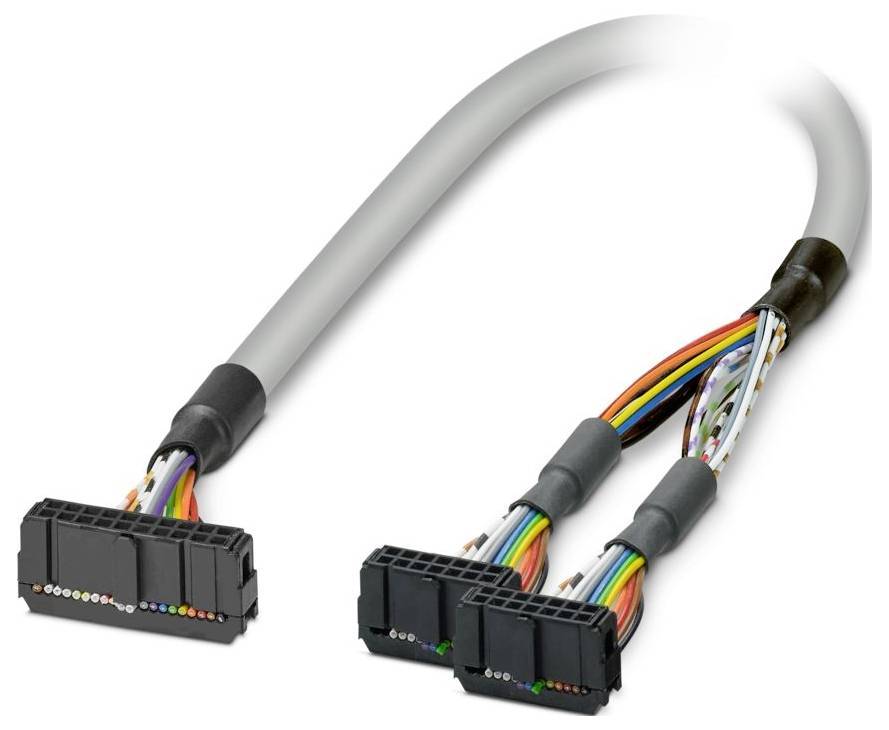

Predmontovaný okrúhly kábel; Konektor 1: Zásuvka IDC/FLK (1 x 20-pinová); Konektor 2: Zásuvka IDC/FLK (2 x 14-pinová); Dĺžka kábla: 1 m
