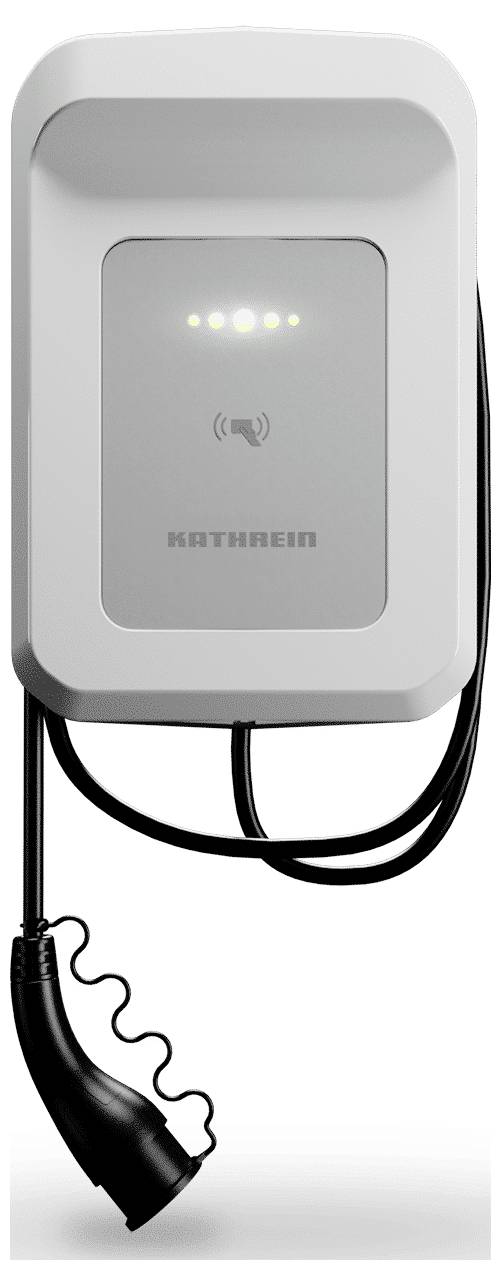

Kathrein AC40-11-C750-W nabíjacia stanica Wallbox typ 2, Mode 3, 32 A, 11 kW, RFID, 62007010
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
Nabíjacia stanica KWB-AC40
- WLAN, LAN, TCP/IP
- Nabíjanie prebytočných FV systémov
- Ideálne pre firemné vozidlá vďaka meraču MID
- Odolnosť s triedou krytia IP54 a IK10
- Integrované riadenie záťaže
- Pripravené na nabíjanie (ISO15118)
- Pripravené na obojsmerné nabíjanie
- Automatické 1- a 3-fázové prepínanie
- §14a EnWG – Riadenie šetrné k sieti
- Jednotlivá a klastrová prevádzka
- Backend kompatibilný cez OCPP
- Komplexné ovládanie aplikácií
- Modbus TCP
- Kontrola prístupu – RFID
Technické parametre
- Kategória prepätia III (IEC 60664-1)
- Prevádzkový prúd 1 x 16 A | 3 x 16 A / 1 x 32 A | 3 x 32 A
- Prevádzkové napätie 230 V (1-fázové) / 400 V (3-fázové) (systém TN-S)
- Nabíjacie body 1
- Režim nabíjania Režim 3 (IEC 61851-1 – CP/PP)
- Detekcia jednosmerného poruchového prúdu IΔn DC ≥ 6 mA
- Vnútorné senzory monitorujúce teplotu
- Plug & Charge Plne automatické nabíjanie bez aktivácie
- Odolnosť voči nárazom IK 10
- LAN Ethernetový prepínač 2 x RJ45 (100 Mbit)
- WLAN 802.11ac/a/b/g/n, 2,4 a 5 GHz (MIMO)
- RFID ISO 14443A, MIFARE Classic, 7-bajtové UID
- USB 2 x typ A 2.0 (podľa potreby)
- IO 2 x vstup, 1 x výstup (galvanicky oddelené)
- Sériové rozhranie RS485 (podľa potreby)
- Rozmery nástennej nabíjačky: 300 x 159 (139) x 440 mm
- Rozmery balenia wallboxu: 400 x 600 x 212 mm
- Rozmery balenia nabíjacieho kábla: 400 x 600 x 114 mm
- Kategória výrobku
nabíjacia stanica Wallbox
- Autorizácia
RFID
- Nabíjací zástrčka
typ 2
- Režim nabíjania
Mode 3
- Nabíjací prúd
32 A
- Nabíjací výkon
11 kW
- Počet fáz
1fázový a 3fázový
- Menovité napätie
230 V
400 V
- Dĺžka kábla
7.5 m
IP54
- Farba
biela
Vyhlásenie výrobcu (manufacturer)
- Šírka
300 mm
- V
440 mm
- Hĺbka
159 mm
- Hmotnosť
6.045 kg
- Max. teplota
40 °C
- Min. teplota
-25 °C
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3436006 Kathrein AC40-11-C750-W nabíjacia stanica Wallbox typ 2, Mode 3, 32 A, 11 kW, RFID, 62007010
Popis
Nabíjacia stanica pre súkromné aj firemné použitie
V poloverejných prostrediach, v komerčných alebo hotelových prevádzkach alebo pri dlhodobom používaní nástennej nabíjačky v súkromnom sektore sa požiadavky tiež zvyšujú. Rozsiahla sada funkcií AC40 poskytuje dodatočnú flexibilitu pri správe nabíjania. Či už ide o nabíjaciu zásuvku pre káble pre mobilné nabíjanie alebo možnosť Plug & Charge (ISO 15118 – komunikácia po elektrickej sieti), merač energie MID, rozhranie pre správu (OCPP 1.6), nabíjanie prebytočných FV systémov, správu záťaže alebo prevádzku klastra – s AC40 môžete začať.
Samozrejme s podporou aplikácie KATHREIN easyCharging.
Tento text bol preložený strojovo.
Rozsah dodávky
- Nástenná skrinka
- Upínací kus vrátane skrutiek a podložiek
- Nástenný držiak / držiak kábla* vrátane skrutiek
- Káblové priechodky D12, D20, D32 / káblové zväzky*
- Držiak nabíjacej zástrčky pre variant s integrovaným nabíjacím káblom
- 2 RFID štítky (červený a biely)
- Návod na obsluhu /
- Stručný návod na inštaláciu
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
