Name: Kathrein VWS 2500 rozdeľovač satelitného signálu Vstupy (viacnásobný spínač): 5 (4 SAT / 1 terestrický) Počet účastníkov
Brand: Kathrein
SKU: 1399998

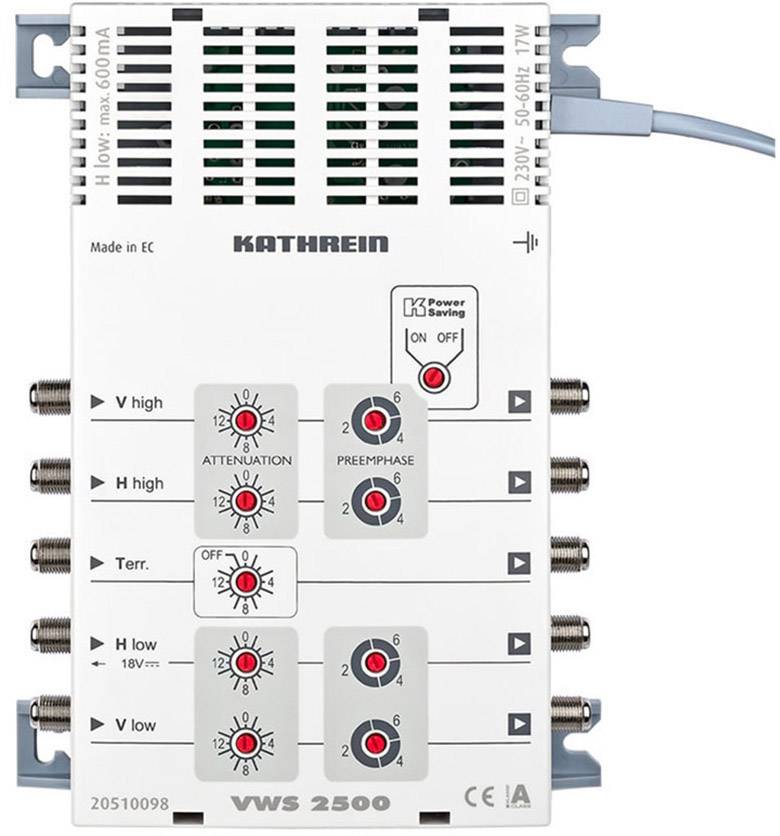

Satelitný multispínač, model VWS 2500 od spoločnosti Kathrein, zobrazuje vstupné a výstupné konektory s regulátormi pre útlm a predzosilnenie.

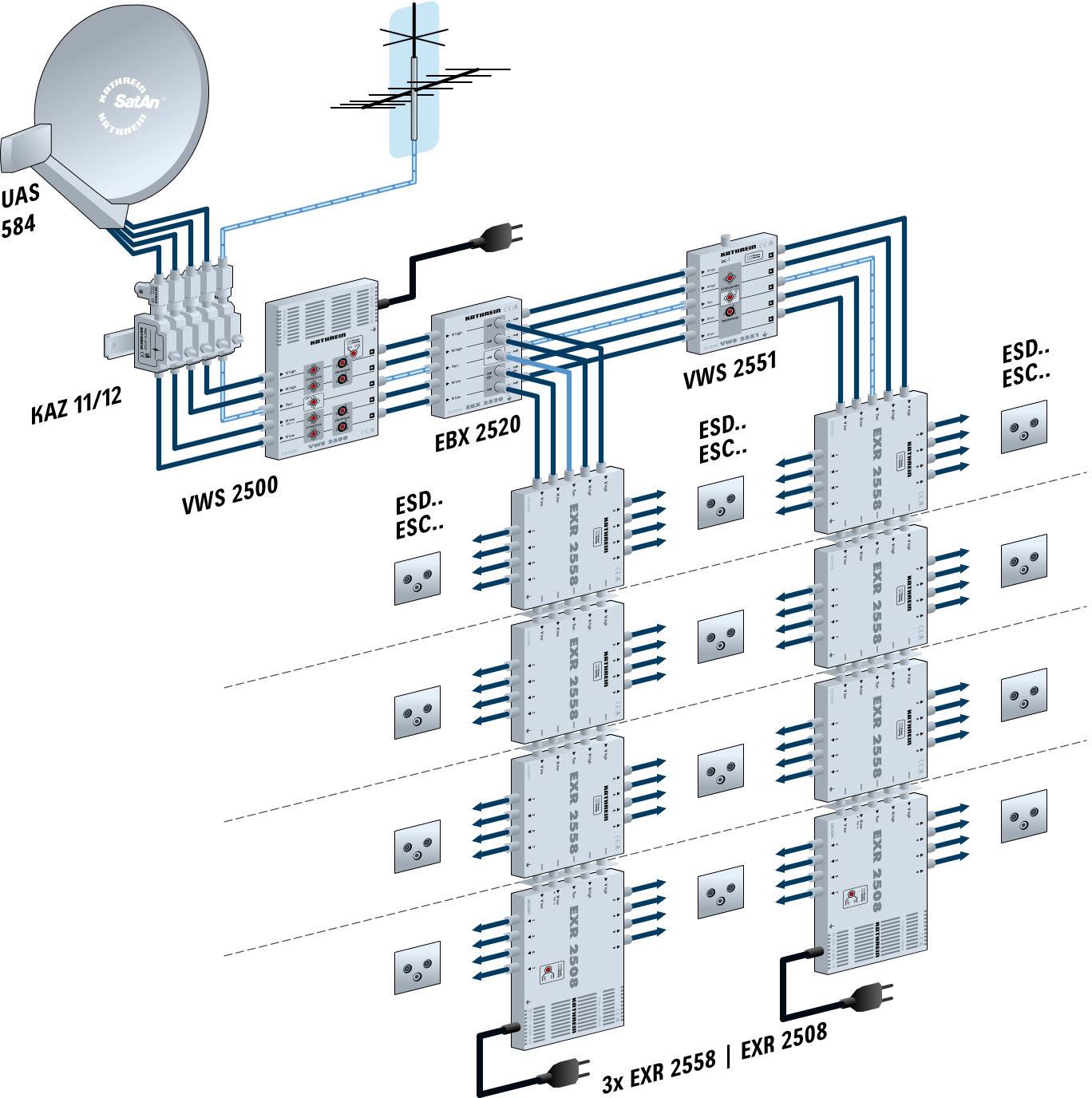

'Schéma satelitnej prijímacej stanice: Anténa s tromi distribútormi (VWS 2500, EBX 2520, VWS 2551), ktoré vedú k viacerým zásuvkám.'

Satelitný distribučný systém s anténou, rozvádzačom, zosilňovačom a zásuvkami. Diagram znázorňuje tok signálu cez rôzne komponenty.

1/3

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Multiprepínač VWS 2500

Opravená predbežná ekvalizácia vo vlaku pozemného zosilňovača
Postupne nastaviteľné predbežné vyrovnanie (2/4/6 dB) v každom satelitnom zosilňovači
Nízka spotreba energie vďaka vysoko účinnému spínanému napájaciemu zdroju odolnému proti skratu

Technické parametre

Kategória výrobku: rozdeľovač satelitného signálu

Prevedenie (aktívny / pasívny): aktívny

Vstupy (viacnásobný spínač): 5 (4 SAT / 1 terestrický)

Účastník: 5

Frekvencia (min.): 47 MHz

Frekvencia (max.): 2150 MHz

Šírka: 148 mm

V: 205 mm

Hĺbka: 43 mm

Farba: viacfarebná

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1399998 Kathrein VWS 2500 rozdeľovač satelitného signálu Vstupy (viacnásobný spínač): 5 (4 SAT / 1 terestrický) Počet účastníkov

Popis

VWS 2500 sa používa na optimálne zabezpečenie signálu na vstupe väčších viacspínačových kaskád alebo ako kaskádový zosilňovač distribučnej siete na kompenzáciu kábla alebo odbočky / rozdeľovača útlmom vo väčších distribučných sieťach.

Tento text bol preložený strojovo.

Prevedenie

Krok za krokom nastaviteľný útlm (krok 1 dB) v každom kábli zosilňovača na vyrovnanie rôznych vstupných úrovní Opravená predbežná ekvalizácia v kábli pozemného zosilňovača Podrobná predbežná ekvalizácia (2/4/6 dB) v každom kábli satelitného zosilňovača Nízka spotreba energie vďaka vysoko účinnému spínanému napájaciemu zdroju LNB chránenému proti skratu. Možnosť vzdialeného podávania cez horizontálny nízky vstup. Všetky ostatné vstupy sú bez napätia (to umožňuje prevádzku s UAS 585)

Rozsah dodávky

Multiprepínač

Popis

Prevedenie

Krok za krokom nastaviteľný útlm (krok 1 dB) v každom kábli zosilňovača na vyrovnanie rôznych vstupných úrovní Opravená predbežná ekvalizácia v kábli pozemného zosilňovača Podrobná predbežná ekvalizácia (2/4/6 dB) v každom kábli satelitného zosilňovača Nízka spotreba energie vďaka vysoko účinnému spínanému napájaciemu zdroju LNB chránenému proti skratu. Možnosť vzdialeného podávania cez horizontálny nízky vstup. Všetky ostatné vstupy sú bez napätia (to umožňuje prevádzku s UAS 585)
