Name: KD Elektronik 151749 regulátor otáčok 0.8 W
Brand: KD Elektronik
SKU: 2901007
Availability: BackOrder

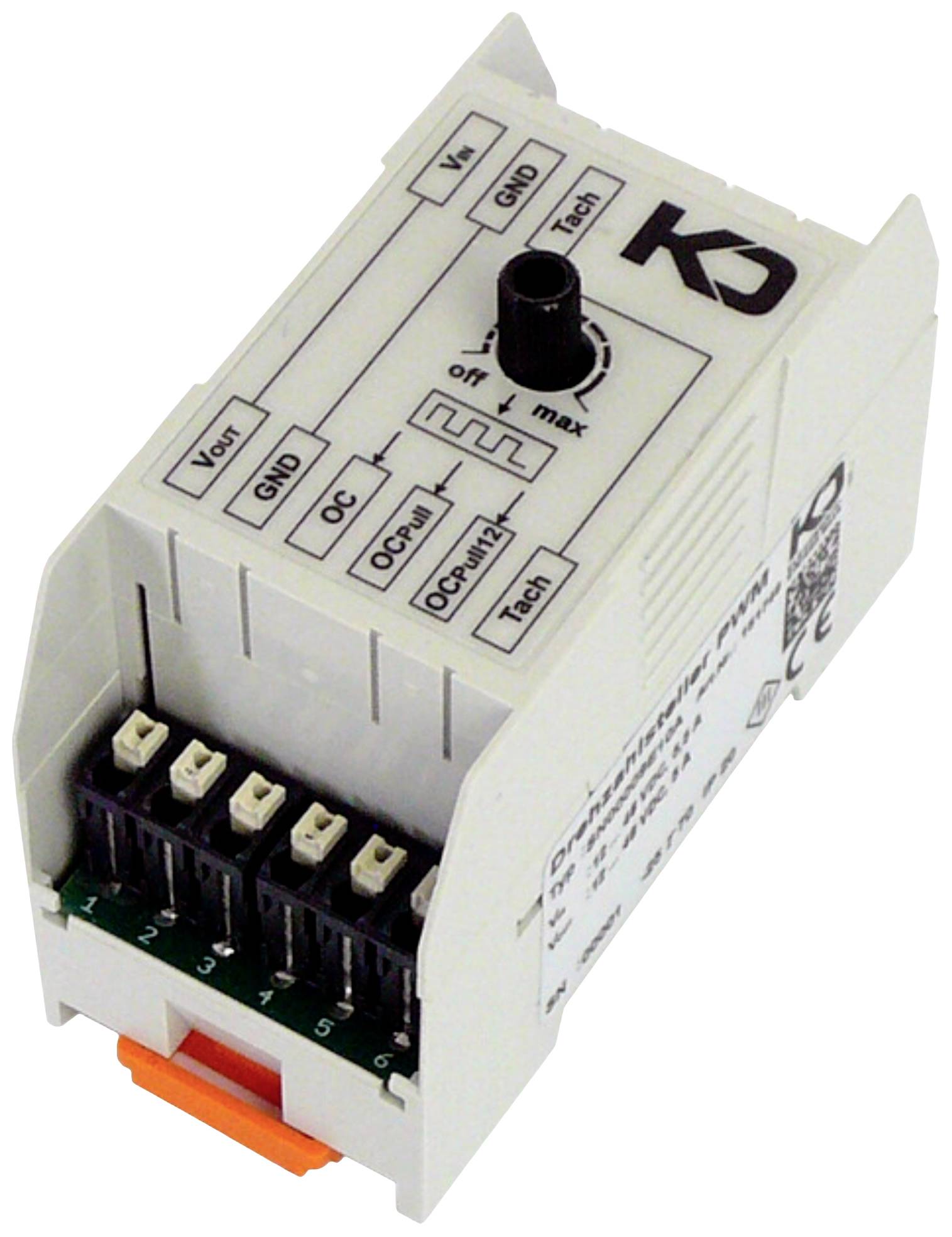

Elektronický riadiaci modul s prípojkami, regulačným gombíkom a označeným čelným panelom. Primárne používaný pre elektrické riadiace obvody.

Datasheety: (PDF)

Doručenie: Po 2. 11.

4 Ks

Počet

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Regulátor rýchlosti PWM SN00009E

Pevné nastavenie otáčok pre jednosmerné a striedavé motory s riadiacim vstupom PWM
Plynulé nastavenie rýchlosti v celom rozsahu nastavenia
Priame pripojenie DC ventilátorov s odberom prúdu až 5 A
Široký rozsah vstupného napätia 12 … 48 VDC

Technické parametre

Kategória výrobku: regulátor otáčok

Prevádzkové napätie: 12 V
48 V

: 0.8 W

Zaťažiteľnosť kontaktu (max.): 5.1 A

Farba: svetlosivá

Hmotnosť: 40 g

Rozmer.: (d x š x v) 76 x 36 x 60 mm

Šírka: 36 mm

V: 60 mm

Dĺžka: 76 mm

Na stiahnutie

Datasheet

Datasheet 2901007 KD Elektronik 151749 regulátor otáčok 0.8 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2901007 KD Elektronik 151749 regulátor otáčok 0.8 W

Popis

Modul regulátora otáčok slúži na nastavenie otáčok motorov, ventilátorov, dúchadiel alebo čerpadiel s riadiacim vstupom PWM. Je možné prevádzkovať striedavé alebo jednosmerné motory, aj keď priamo na regulátor otáčok možno pripojiť jednosmerné motory s odberom prúdu do 5 A.
Modul poskytuje tri rôzne typy ovládacích rozhraní PWM (otvorený kolektor, otvorený kolektor s pullup, otvorený kolektor s pullup a obmedzením na 12V), z ktorých každé má rovnakú rýchlosť.
Voliteľne môže byť signál tachometra z ventilátora alebo motora prevedený do slučky cez modul, aby bol monitorovaný predradeným systémom detekcie porúch. Signál rýchlomera je interne prepojený.
Modul má v hornej časti ručne ovládaný otočný gombík, ktorý mení riadiaci signál na troch PWM riadiacich výstupoch od 0 % do 100 % (pracovný cyklus). Ľavý doraz tlačidla zodpovedá 0 %.

Tento text bol preložený strojovo.
