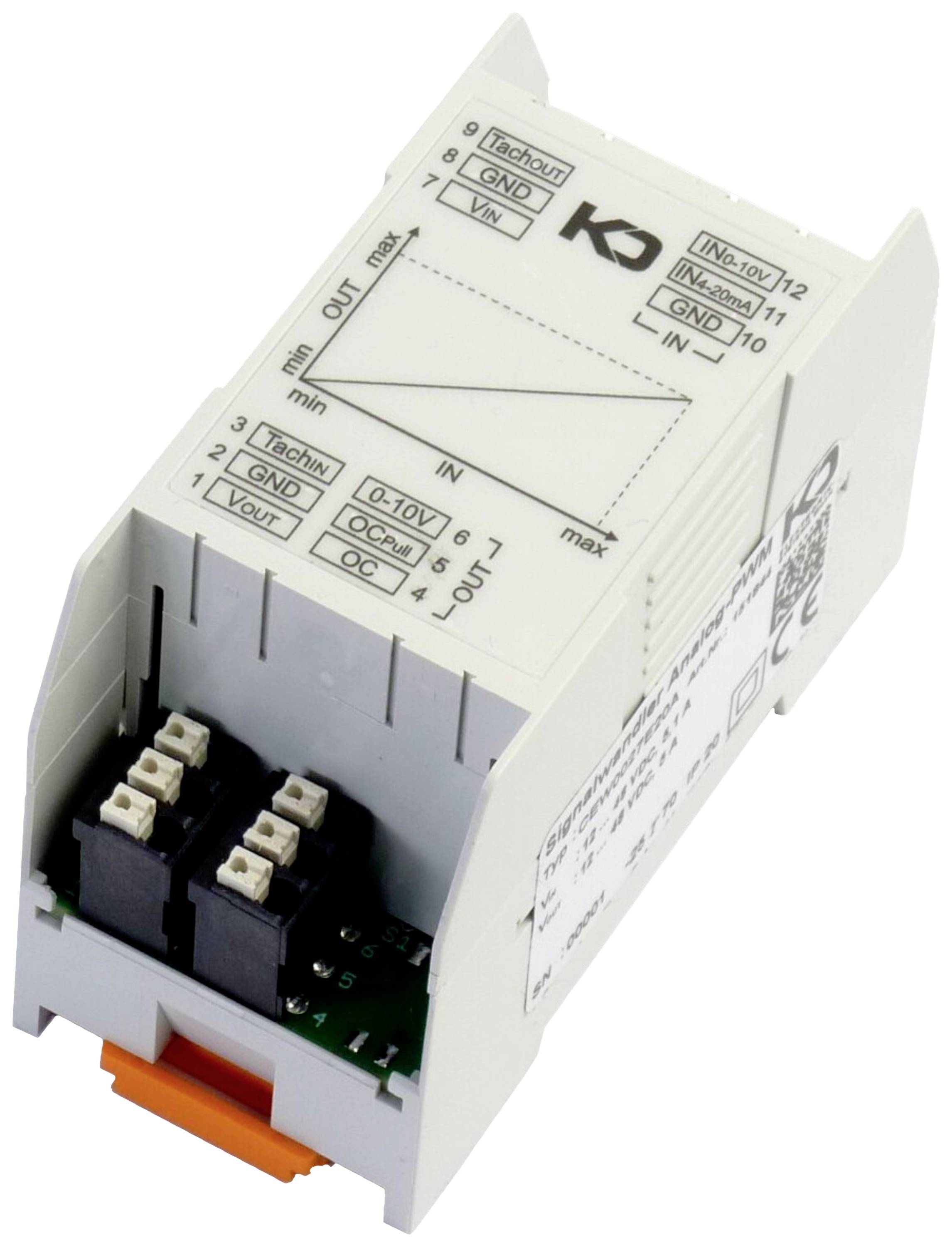

KD Elektronik 151844 signálový prevodník z analógového na PWM signál
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (209,99 € / kus)
209,99 €
s DPH
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Analógový prevodník PWM signálu
- Konverzia signálu 0 ... 10 V alebo 4 ... 20 mA na signál PWM
- Ovládanie DC a AC ventilátorov s PWM riadiacim vstupom alebo 0 ... 10 V vstupom
- Priame pripojenie DC ventilátorov s odberom prúdu až 5 A
Technické parametre
- Kategória výrobku
signálový prevodník z analógového na PWM signál
- Prevádzkové napätie
12 V
48 V
- Farba
svetlosivá
- Rozmer.
(d x š x v) 76 x 36 x 51 mm
- Šírka
36 mm
- V
51 mm
- Dĺžka
76 mm
Na stiahnutie
Datasheet
Datasheet 2901006 KD Elektronik 151844 signálový prevodník z analógového na PWM signál
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2901006 KD Elektronik 151844 signálový prevodník z analógového na PWM signál
Popis
Prevodník signálu prevádza analógový štandardný signál (0 ... 10 V alebo 4 ... 20 mA) na signál PWM (0 ... 100 % pracovný cyklus). Modul poskytuje dva rôzne typy ovládacích rozhraní PWM (Open Collector a Open Collector with Pullup), z ktorých každé vydáva rovnakú rýchlosť. K dispozícii je tiež analógový výstup 0 ... 10 V, ktorý tiež vydáva rovnakú rýchlosť. Ak sú pripojené oba signálové vstupy (AI0-10V a AI4-20mA), na výstupe bude vyššia z výsledných rýchlostí. Je možné pripojiť AC alebo DC ventilátory, aj keď DC ventilátory so spotrebou prúdu až 5 A možno pripojiť priamo.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Analógový prevodník PWM signálu
- 12-48V DC
- Vstupný signál:
- 0-10V alebo 4-20mA
- Riadiaci výstup:
- Otvorený kolektor s a bez vyťahovania
- 0-10V
- Široký rozsah vstupného napätia 12 … 48 VDC
- Kompatibilné s ventilátormi ebm-papst
- Montáž: štandardná montážna lišta 35 mm
- Konverzia analógového štandardného signálu (napr. výstup z PLC) na PWM signál pre nastavenie rýchlosti motorov, ktoré majú PWM riadiaci vstup
- Regulácia otáčok motorov v ovládacích skriniach, vykurovacích, ventilačných a klimatizačných zariadeniach
- Kombinovaná aplikácia s detekciou poruchy ventilátora od KD Elektroniksystem
