LAPP SKINTOP® CLICK-R 25 káblová priechodka, 53112691, od 6 mm, do 13 mm, M25, 1 ks

Dva šedé plastové kábové vývodky, jeden spredu a jeden z boku, každý s tesniacim krúžkom a drážkovanou štruktúrou.

Ilustrácie

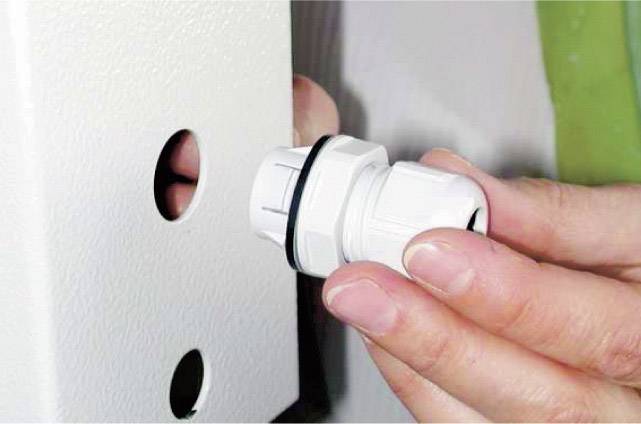

Ruka upevňuje bielu káblovú priechodku na kovovom telese s dvoma otvormi.

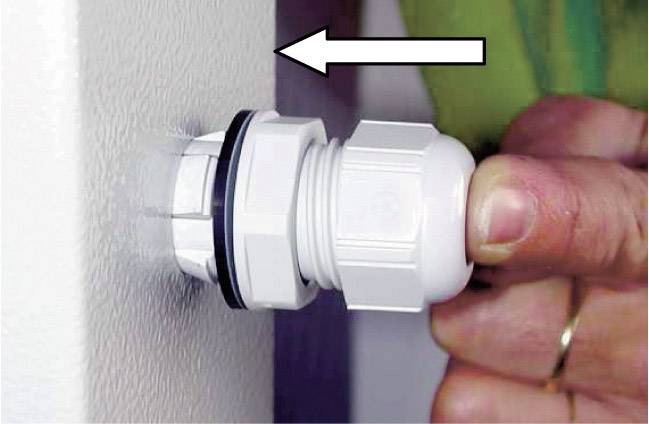

Osoba ťahá plastový spoj cez otvor v stene. Šípka znázorňuje smer ťahania. Ruka zvýrazňuje dôležitosť tohto úkonu.

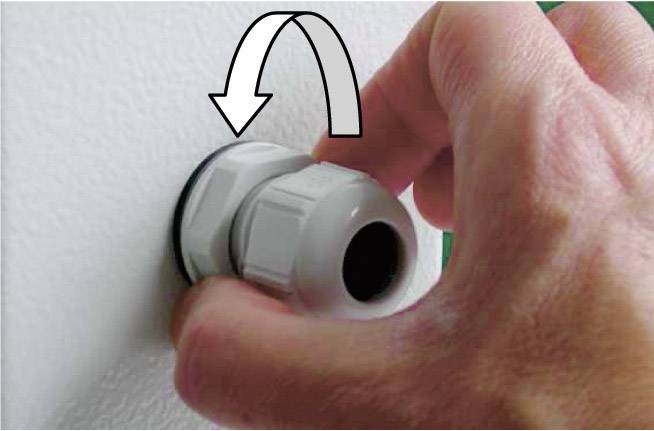

Ruka otáča káblovým vývodom, aby ho upevnila na podstavec zariadenia. Šípka ukazuje smer otáčania.

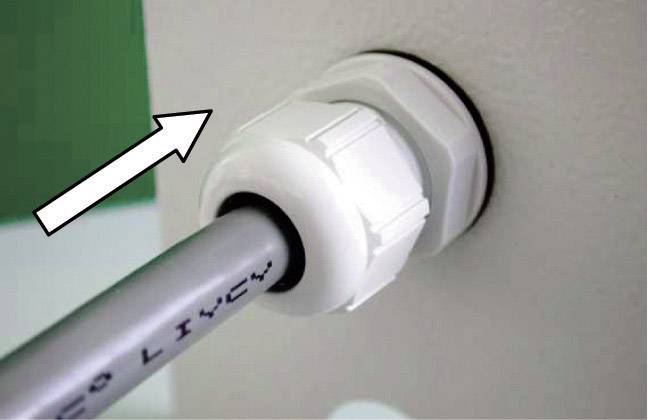

Sivý kábel je vedený bielym tesnením do steny. Šípka ukazuje smer kábla.

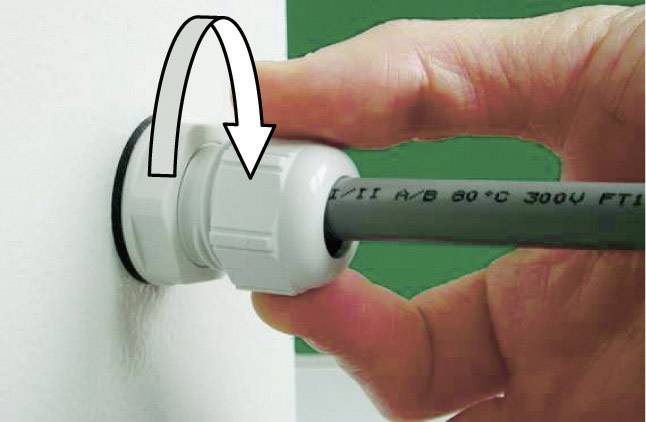

Rukaťahá kábel cez bielu priechodku v stene. Šípka ukazuje smer otáčania pre dotiahnutie. Plastová svorka zaisťuje kábel.

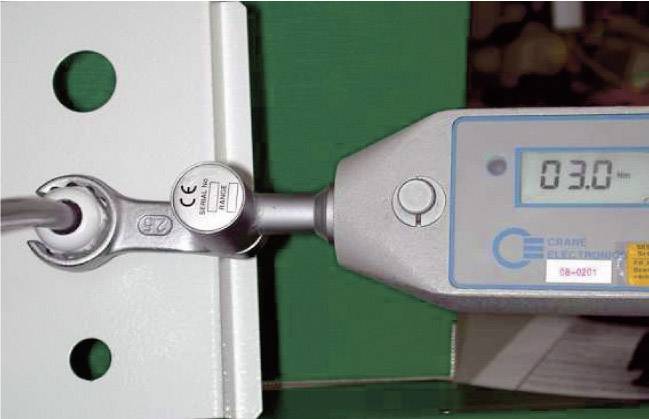

Momentový kľúč meria moment sily 3,0 Nm na skrutke. Digitálny displej zobrazuje hodnotu.

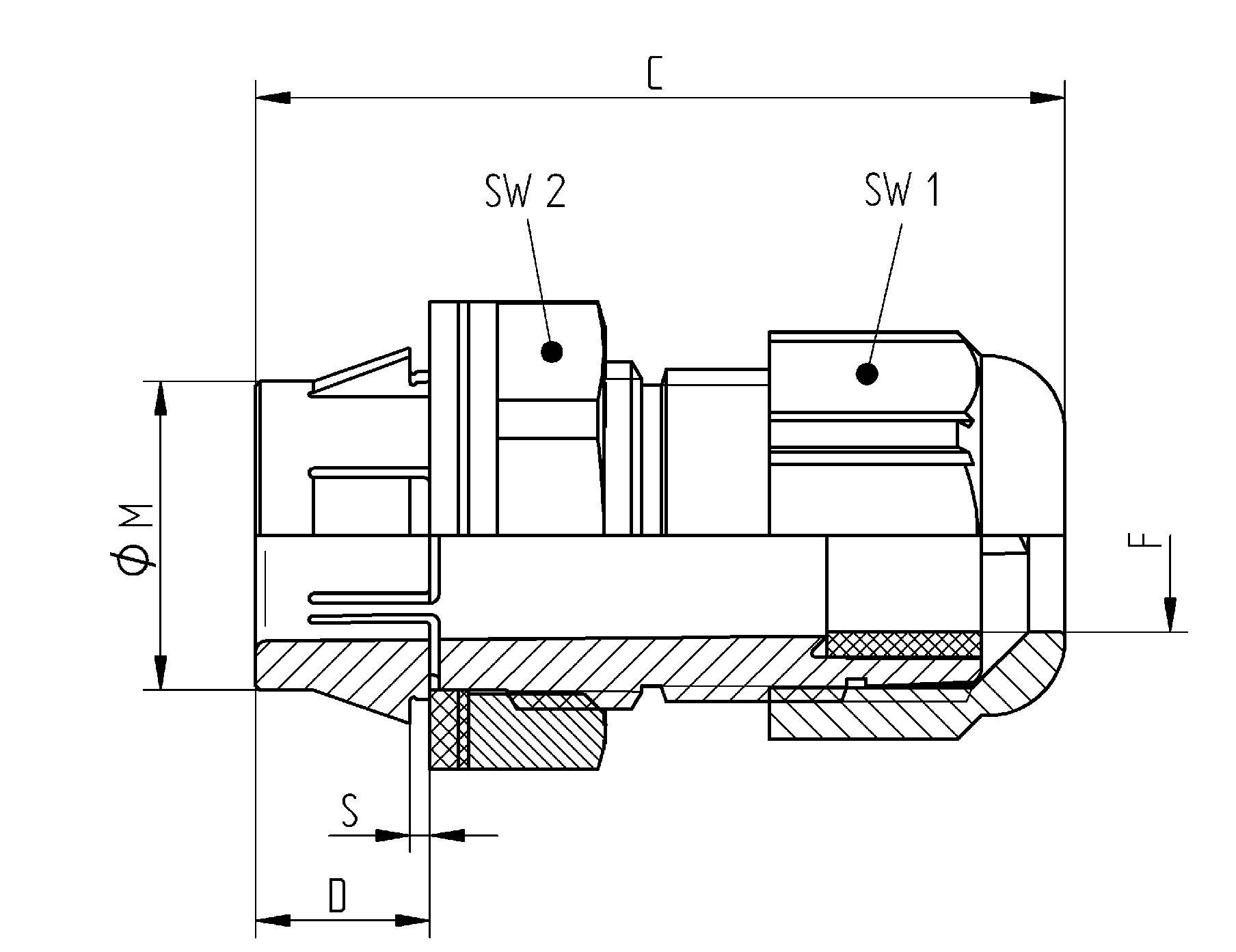

Technický výkres mechanickej súčiastky s popiskami pre rozmery, priemery a kľúčové šírky. Líniový a priečny pohľad.

1/8

Ilustrácie

Kategória výrobku

káblová priechodka

Vonkajší závit

M25

Materiál

polyamid

Priemer svorky (min.)

6 mm

Priemer svorky (max.)

13 mm

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

64 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (2,02 € / kus)

2,02 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Skrutkové spojenie SKINTOP® CLICK

Inovatívny systém zámky šetriaci čas
Svet ako prvý
až 70% úspora času
Typ ochrany IP68

Technické parametre

Kategória výrobku: káblová priechodka

Farba: svetlo sivá (RAL 7035)

Vonkajší závit: M25

Ø otvoru: 25,3 (-0,2) mm

Moment otáčania: 6.0 Nm

Materiál: polyamid

Priemer svorky (min.): 6 mm

Priemer svorky (max.): 13 mm

Dĺžka závitu: 8 mm

Dĺžka: 48.5 mm

Min. teplota: -20 °C

Max. teplota: +100 °C

: IP68

Veľkosť kľúča: 30 mm
34 mm

Skúšobné značky: VDE / EN 50262 in Vorbereitung

Hmotnosť: 0.0000 kg

Rozmery: (C x D x M) 48,5 x 8 x 25 mm

Bezhalogénový: nie

Obsah: 1 ks

Rozmer.: (C x D x M) 48,5 x 8 x 25 mm

Spĺňa RoHS: áno

Číslo výrobcu: 53112691

Typ: SKINTOP® CLICK-R 25

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 604296 LAPP SKINTOP® CLICK-R 25 káblová priechodka, 53112691, od 6 mm, do 13 mm, M25, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 604296 LAPP SKINTOP® CLICK-R 25 káblová priechodka, 53112691, od 6 mm, do 13 mm, M25, 1 ks

Informácie

Informácie 604296 LAPP SKINTOP® CLICK-R 25 káblová priechodka, 53112691, od 6 mm, do 13 mm, M25, 1 ks

Popis

Systém pre vstup káblov podľa EN 50262 pre rýchlu montáž. Najinovatívnejší systém vstupu káblov na trh pre najrýchlejšiu a najflexibilnejšiu inštaláciu so všetkými osvedčenými vlastnosťami našich káblových priechodiek SKINTOP® používaných po celom svete.
Stačí kliknúť - odbočiť doľava - odbočiť doprava - hotovo. Výsledok: pevný, vycentrovaný, uvoľnený od napätia a najvyšší stupeň ochrany v priebehu niekoľkých sekúnd. Špeciálne vyvinuté pre: • konštrukciu rozvádzača • meranie, riadenie a Elektrotechnika • Automatizačná technika • Inžinierstvo zariadení a prístrojov • Regulačná technikaVorteil• Až 70% úspora času vďaka inovatívnemu zaisťovaciemu systému • Jednoduchá, voľná montáž v akejkoľvek polohe • Menej častí, nie je potrebná žiadna poistná matica • Captive • Nie je potrebný žiadny závit • Chránené proti vibráciám • Najkvalitnejšie odľahčenie tahu podľa EN50262 • IP68, hermeticky uzavretéSKINTOP® CLICK-R AnwendungInovatívny SKINTOP® CLICK-R s redukujúcou tesniacou vložkou na utesnenie menších upínacích plôchVorteil 2• Spoľahlivé utesnenie s malými prierezmi kábla • Odľahčenie napätia podľa EN50262 ďalšie výhody pozri SKINTOP® CLICK
