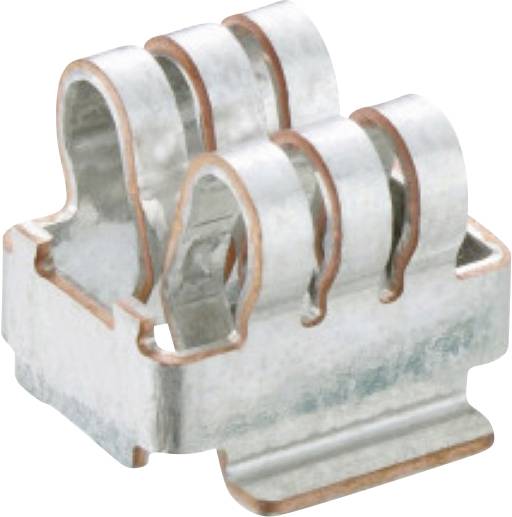

Lumberg 4580 03 OP T2,0 V12VP12 N/A CuCr 60 A 1 ks
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Vysokoprúdový kontaktný prvok
Materiál kontaktu
CuCr
Obsah
1 ks
Cykly zapojenie
≤ 5
Číslo výrobcu
156738
Datasheety: (PDF)
Technické parametre
- Počet pólov: 1
- Teplotný rozsah: -40 °C/+120 °C
- Kontakt cez: Plochý konektor 5,3–7,2 mm x 1,5–2,0 mm | vhodný na spájkovanie pretavením na dosku plošných spojov | vhodný na laserové zváranie na zbernicu alebo rám svorkovnice
- Vkladacia sila: Plochá čepeľ 1,5 mm | 35 N ± 10 N – vkladanie zhora alebo zdola | Plochá čepeľ 2,0 mm | 35 N ± 10 N – vkladanie zhora | 50 N ± 10 N – vkladanie zdola
- Ťahová sila: 6 N + 10/-3 N
- Poznámka k pevnosti v ťahu: merané leštenými oceľovými skúšobnými meradlami
- Kontaktný odpor:< 0,5 mΩ
- Menovitý prúd: ≤ 60 A
- Poznámka k menovitému prúdu: závisí od pripojenia k doske plošných spojov/prípojnici, montážnej situácie a odvodu tepla
- Kategória výrobku
Vysokoprúdový kontaktný prvok
- Materiál kontaktu
CuCr
- Obsah
1 ks
- Cykly zapojenie
≤ 5
- Číslo výrobcu
156738
- Kontaktná plocha
pocínované
- Menovitý prúd
60 A
- Typ
4580 03 OP T2,0 V12VP12
Na stiahnutie
Datasheet
Datasheet 3805203 Lumberg 4580 03 OP T2,0 V12VP12 N/A CuCr 60 A 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3805203 Lumberg 4580 03 OP T2,0 V12VP12 N/A CuCr 60 A 1 ks
Popis
Vysokoprúdová kontaktná zásuvka, technológia povrchovej montáže (SMT), zasúvateľná zhora alebo zdola, pre ploché kontakty 1,5–2,0 mm, pre dosky plošných spojov alebo zbernice
