MEAN WELL LOP-400-15 spínaný zdroj 15 V 26.8 A 400.5 W

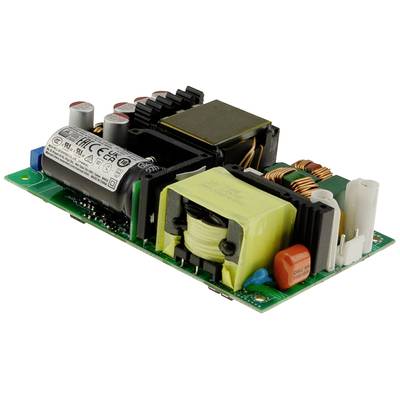

Elektronická schéma s transformátorom, kondenzátormi a cievkami na doske plošných spojov. Súčasť napájacieho zdroja.

Datasheety: (PDF)

Doručenie: St 29. 7.

58 Ks

Počet

Celkom (75,99 € / kus)

75,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

MEAN WELL LOP-400 SNT otvorený rám single

výkon15 V/26.8 A
Výkon 400.5 W
KONEKTOR

Technické parametre

Séria: LOP-400
Použitie: ITE, priemysel, domácnosť, zdravotníctvo
Rozmery: Dĺžka: 127 mm
Rozmery: Šírka: 76,2 mm
Rozmery: Výška: 27,5 mm
Hmotnosť: 390 g
ŠPZ: TÜV
MTBF: 231200 h
Predpokladaná prevádzková doba: 30 000 hodín
Prevádzková teplota, min.: -40 °C
Prevádzková teplota, max.: 80 °C
Skladovacia teplota, min.: -40 °C
Skladovacia teplota, max.: 85 °C
Sieťové pripojenie/fázy: I
Sieťová frekvencia min.: 47 Hz
Sieťová frekvencia max.: 63 Hz
Vstupné napätie min. AC: 80 V
Vstupné napätie max. AC: 264 V
Vstupné napätie min.: 113 V
Vstupné napätie max. DC: 370 V
Vstupný prúd: 2,1A
Účinnosť: 94,5%
Výkon naprázdno, menej ako: 0,5 W
Zvodový prúd, max.: 0,5 mA
Nábehový prúd, max.: 80 A
Korekcia účinníka (PFC): 1
Účinník: 0,95
Typ pripojenia, vstup: konektor
Počet výstupov: 1
Výstupné napätie: 400,5 W
Výstupný výkon konvekčne chladený: 250,5 W
Výstupné napätie: 15V
Tolerancia výstupného napätia: -3 - 3%
Zvyškové zvlnenie: 150 mVp-p
Výstupný prúd: 26,8A
Ochrana proti preťaženiu: 1
Verzia ochrany proti preťaženiu: škytavka
Ochrana proti skratu: 1
Prepäťová ochrana: 1
Ochrana proti prehriatiu: 1
Typ pripojenia, výstup: konektor
Trieda ochrany: I+II
Izolačné napätie I/PO/P: 4 000V
Izolačné napätie I/P-FG: 2 000 V
Izolačné napätie O/P-FG: 1 500 V
Kategória prepätia: 3
Schválenia: IEC,EN,UL,AS/NZ,CCC,UKCA,CE,EAC,RCM
Normy (EMC): EN 55032 Trieda B,EN 55032 Trieda A,EN 55014
Normy (bezpečnostné): IEC 62368-1,IEC 60335-1,IEC 61558-1,IEC 61558-2-16,IEC 60601-1,EN 62368-1,EN 60335-1,EN 61558-1,EN 61561558-EN 2-16,EN 60601-1,UL 62368-1,ANSI/AAMI ES 60601-1
Klasifikácia zdravotnej ochrany: 2*MOPP
REACH-SVHC: nie
WEEE (odpadová elektronika): nie

Kategória výrobku: spínaný zdroj

Vstupné napätie (max.): 264 V

Výstupný prúd (max.): 26.8 A

Výstupný prúd (max.) - zaokrúhlený: 26.8 A

Vstupné napätie (min.): 80 V

Rozmer.: (d x š x v) 127.0 x 76.2 x 27.5 mm

Výstupné napätie (max.): 15 V

Pripojenie: KONEKTOR

: 400.5 W

Stupeň účinnosti do: 94.5 %

Tolerancia (výstupné napätie): 3 %

Spotreba (Stand-By): 0.5 W

Trieda bezpečnosti: II (pripravený)

Počet výstupov: 1 x

Výstupné napätie 1: 15 V

Konštrukčné tvar: otvorený

Prevádzková teplota (max.): 80 °C

Teplota prevádzky (max.): 80 °C

Pracovná teplota (min.): -40 °C

Prevádzková teplota (min.): -40 °C

Hmotnosť: 390 g

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 76.2 mm

V: 27.5 mm

Dĺžka: 127.0 mm

Typ: LOP-400-15

MTBF: 231200 h

Výkon (max.): 400.5 W

Vstupné napätie: 370 V

Na stiahnutie

Datasheet

Datasheet 3164195 MEAN WELL LOP-400-15 spínaný zdroj 15 V 26.8 A 400.5 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3164195 MEAN WELL LOP-400-15 spínaný zdroj 15 V 26.8 A 400.5 W

Záručné podmienky

Záručné podmienky 3164195 MEAN WELL LOP-400-15 spínaný zdroj 15 V 26.8 A 400.5 W

Popis

Výstupné napätie nastaviteľné, DC kompatibilné, pripojenie ventilátora, špičkový výkon, diaľkový senzor, DC OK signál
