Name: Mentor 1296.2054 svetlovod tuhý upevnenie kariet, zapasování
Brand: Mentor
SKU: 556594
Availability: InStock

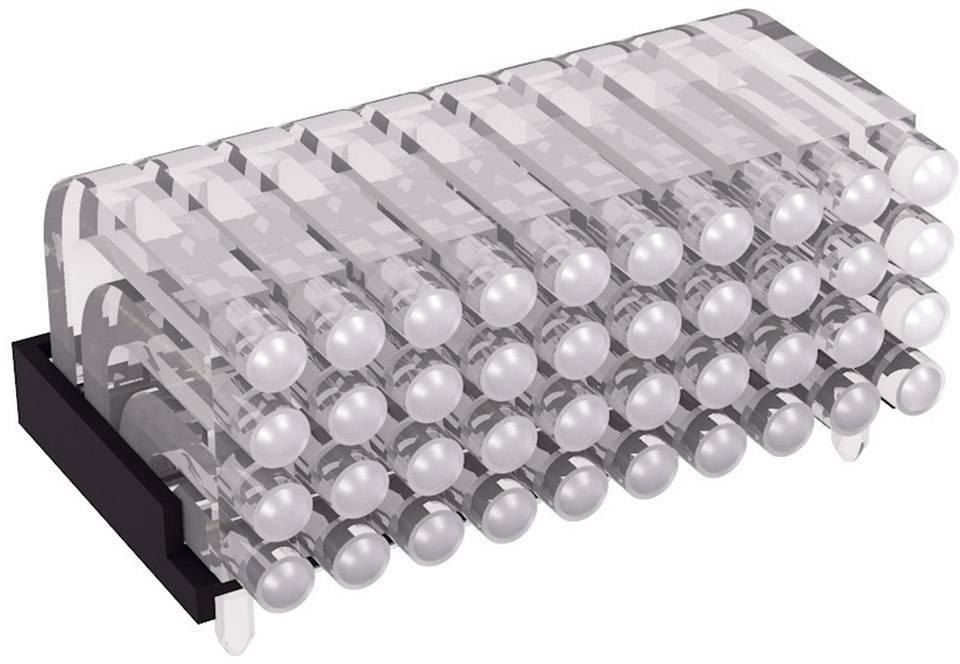

Obdĺžnikový LED modul s viacerými zapustenými LED diódami v transparentnom puzdre, namontovaný na čiernej základni.

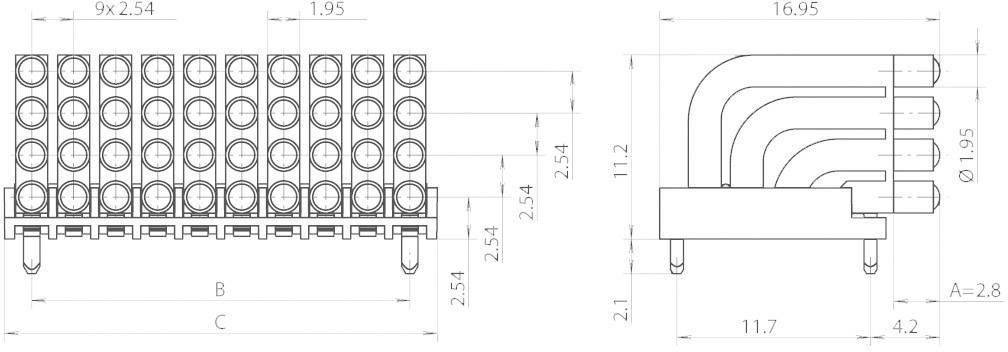

Dizajn konektora s rozmermi: rozstup 9x2,54 mm, celková dĺžka 19,5 mm, výška 16,95 mm; spájkovacie kolíky dole, zakrivené, voľne vedené káble hore.

1/2

Ilustračný obrázok

Kategória výrobku

svetlovod

Spôsob montáže

upevnenie kariet

zapasování

Šírka

13.32 mm

13.3 mm

Dĺžka

16.95 mm

Datasheety: (PDF)

Doručenie: St 14. 10.

48 Ks (Posledné kusy skladom)

Počet

Celkom (1,79 € / kus)

1,79 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

svetlovod

Vyžarujúca plocha Ø 2 mm

Dodatočné informácie:

Technické parametre

Typ: 1296.2054

Kategória výrobku: svetlovod

Spôsob montáže: upevnenie kariet
zapasování

Výrobca: Mentor

Konfigurácia: 4 x 5

Prevedenie: tuhý

Tvar šošovky: klenutý

Farba: priehľadná

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +85 °C

Veľkosť objektívu, Ø: 1.95 mm

Šírka: 13.32 mm

V: 13.3 mm

Dĺžka: 16.95 mm

Rozmer.: (d x š x v) 16.95 x 13.32 x 13.3 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 556594 Mentor 1296.2054 svetlovod tuhý upevnenie kariet, zapasování

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 556594 Mentor 1296.2054 svetlovod tuhý upevnenie kariet, zapasování

Popis

Svetlovodný modul je určený pre použitie CHIPLED typu 0603 alebo menších a má rozstup 2,54 mm. Systém je vybavený clonou, ktorá zabraňuje oslneniu, takže sú možné aj zmiešané farby. Svetlovodný prvok, ktorý je usporiadaný dvakrát na sebe, je upevnený v doske plošných spojov pomocou zasúvacích kolíkov.

Tento text bol preložený strojovo.
