Name: Merač odporu ochrannej slučky Sonel MZC-306
Brand: Sonel
SKU: 1427974
Availability: BackOrder

Elektronické meracie zariadenie s digitálnym displejom zobrazuje '0,63 Ω'. Má niekoľko tlačidiel a nastavovacích koliesok na ovládanie funkcií.

Elektrický merací prístroj s digitálnym displejom, zobrazuje meranie v ohmoch. Obklopený oranžovým ochranným obalom.

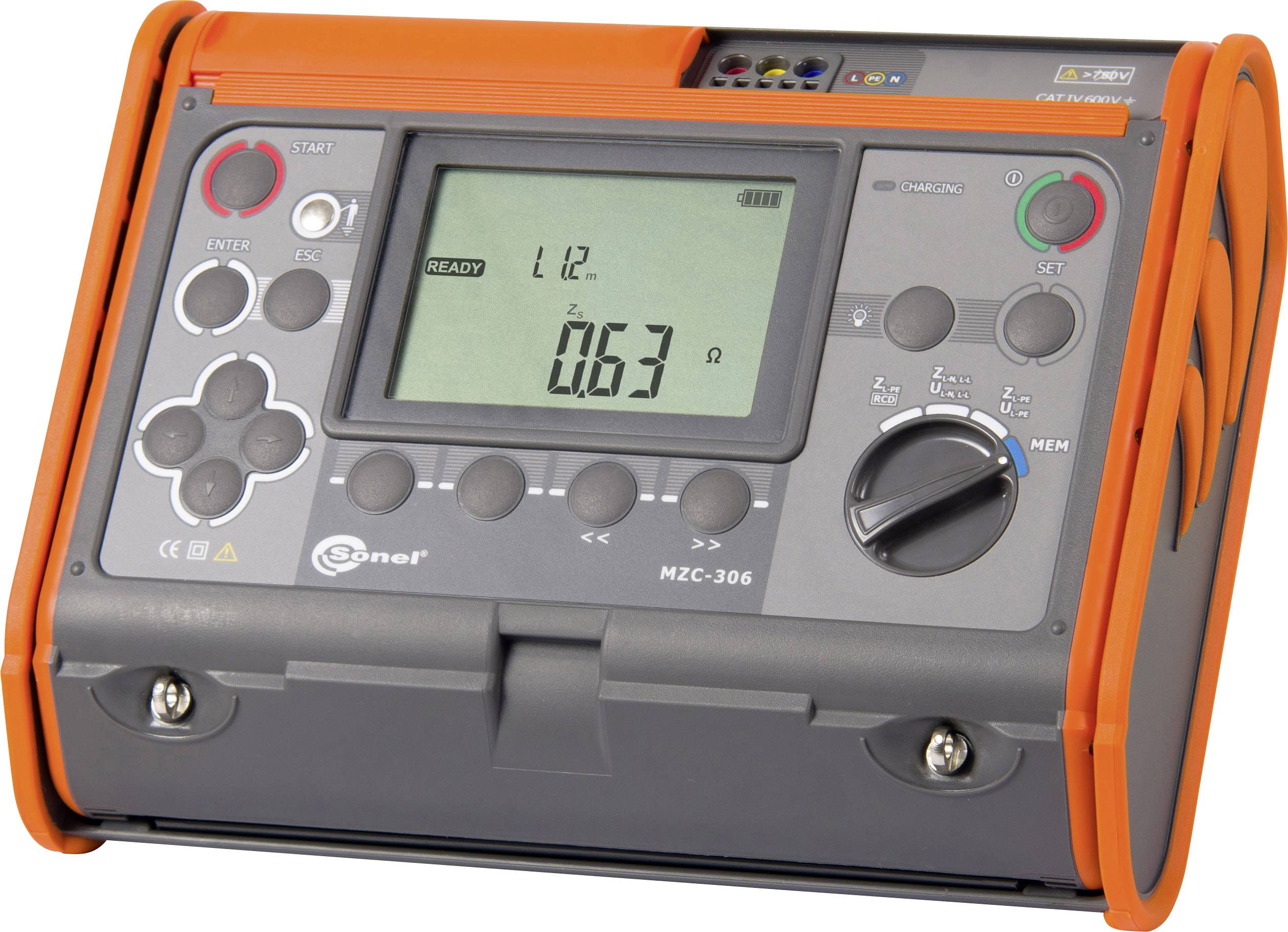

Elektronické meracie zariadenie s displejom a ovládacími prvkami. Zobrazuje nameranú hodnotu '0,63 ohmu'. Vhodné pre elektrické merania.

1/3

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (3 485,00 € / kus)

3 485,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Zariadenie na meranie impedancie slučky MZC-306

Meranie impedancie slučky: ZL-PE, ZL-N, ZL-L pri sieťovom napätí do 750V
Merací prúd: max. 30A
Automatický výpočet skratového prúdu
Meranie napätia AC
Meranie frekvencie
Merací rozsah podľa IEC 61557
Kontrola správneho pripojenia PE
Prenos dát cez USB
Pamäť pre 990 nameraných hodnôt

Technické parametre

Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: Rozlíšenie: 0,01 Ω, presnosť: ± (5% z m + 3 číslice); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (4% ohm) + 3 číslice); Rozsah merania impedancie slučky ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: Rozlíšenie: 1 Ω, presnosť: ± (4% z m + 3 číslice); Nominálne napätie UnL-N / UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690; Rozsah napätia ZL-PE, ZL-N: 100 ... 440 V; Rozsah napätia ZL-L: 100 ... 750V; Frekvencia: 45 ... 65 Hz; Merací prúd: max. 30A; Rozsah merania impedancie slučky ZL-PE 0,00 ... 19,99: rozlíšenie: 0,1 Ω, presnosť: ± (6% ohm) + 10 číslic); Rozsah merania impedancie slučky ZL-PE 20 ... 199 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (6% ohm) + 5 číslic); Rozsah merania impedancie slučky ZL-PE 200 ... 1999 Ω: rozlíšenie: 1 Ω, presnosť: ± (6% ohm) + 5 číslic), menovité napätie ZL-PE Un: 100 ... 440 V, napätie: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; Rozsah merania napätia 0,0 V ... 249,9 V: rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 4 číslice); Rozsah merania napätia 250 V ... 750 V: rozlíšenie: 1 V, presnosť: ± (2% o.r. + 2 číslice); Frekvenčný rozsah: 45,0 Hz ... 65,0 Hz

Kategória výrobku: inštalačné tester

: bez certifikátu

Kategória merania: CAT IV 600 V

Rozhranie: USB

Rozmer.: (d x š x v) 300 x 400 x 200 mm

Hmotnosť: 4.16 kg

: IP67

Rozsah merania VDE: slučková impedancia
napätie
prúd
frekvencia
odpor

Displej: digitálny (LCD)

Šírka: 400 mm

V: 200 mm

Dĺžka: 300 mm

Priebeh skúšky: automatický

Napájanie VDE: napájanie z el. siete

Pamäť (počet miest): 990

Pamäť (VDE): áno

Typ: MZC-306

Vlastnosti: vr. softvéru

Na stiahnutie

Datasheet

Datasheet 1427974 Merač odporu ochrannej slučky Sonel MZC-306

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1427974 Merač odporu ochrannej slučky Sonel MZC-306

Popis

Efektívne zariadenie na meranie impedancie slučky MZC-306 od spoločnosti Sonel sa používa na meranie slučky ZL-PE, ZL-N a ZL-L v sieťach od 110V-715V s frekvenciami od 45 do 65 Hz. Merania sa vykonávajú po kontrole správneho pripojenia PE pomocou testovacieho prúdu v závislosti od sieťového napätia s maximom 30 A. Po automatickom výpočte skratového prúdu je možné určiť správne fungovanie nadprúdového ochranného zariadenia. Ďalšie parametre merania, ako je striedavé napätie a Frekvenciu je potom možné preniesť do počítača pomocou kábla USB a vyhodnotiť pomocou softvéru Sonel Reader.

Tento text bol preložený strojovo.

Prevedenie

Gumovo chránené robustné puzdro IP 54; CAT IV 600V; trieda ochrany: IP67; adaptér CEE 16A u. 32A 4- alebo 5-pólový; testovacie káble a spojovacie svorky; ochranný kontaktný konektor UNI; puzdro na prenášanie; softvér protokolu Sonel Reader; prenos údajov pomocou adaptéra OR-1; batérie LR6

Rozsah dodávky

UNI ochranný kontaktný adaptér WS-05 (šikmý)
Meracia čiara 1,2 m žltá
Meracia čiara 1,2 m modrá
Meracie vedenie 1,2 m červené
Krokosvorka modrá K02
Krokosvorka červená K02
Testovací hrot modrý
Testovacia špička červená
Žltá testovacia špička
Taška na prenášanie L-4
USB kábel
Ni-MH batéria
4.8V
4.2Ah
tenké lano nevlečné
Nabíjačka batérií Z7
Softvér: Sonel Reader
návod na použitie.
Kalibračný certifikát

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
