Name: MERZ M-A 250-A elektrický rozvádzač na stavbu MZ69019 400 V 400 A
Brand: MERZ
SKU: 3521761

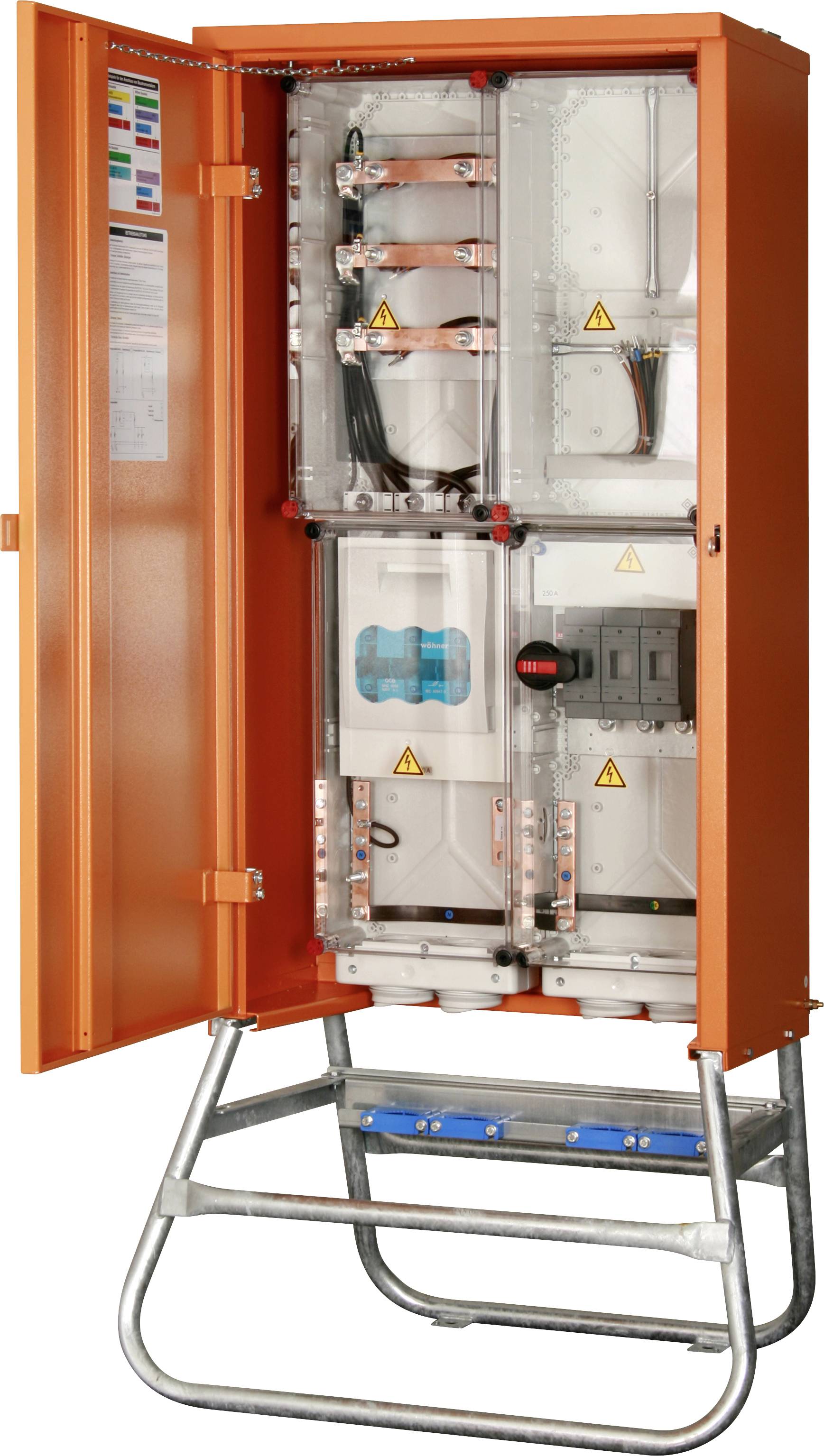

Oranžová elektrická rozvodná skriňa s otvorenými dverami odhaľuje vnútri poistky a elektrické vedenie. Skriňa je namontovaná na kovovom ráme.

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Pripojovací rozvádzač 250 A, 1 merací panel, 1 transformátorový priestor

Robustný kryt z pozinkovaného oceľového plechu s práškovým náterom odolným voči poveternostným vplyvom RAL 2000
2 otočné žeriavové oká
Merací prístroj podľa DIN 43870
Všetky armatúry sú ochranne izolované
Pozinkovaný základný rám s plastovými puzdrami pre zemné klince na upevnenie do zeme
Norma DIN EN 61439-4

Technické parametre

Kategória výrobku: elektrický rozvádzač na stavbu

Menovité vstupné napätie: 400 V

Menovitý vstupný prúd: 400 A

Menovité výstupné napätie: 400 V

Vstupy: Svorka 50 – 240 mm²

Pripojenie typu A: skrutkové svorky

Výstupy: Svorka 50 – 150 mm²

Pripojenie typu A: skrutkové svorky

Normy: Norma DIN EN 61439-4

Rozmer.: (š x v x h) 720 x 1800 x 400 mm

Šírka: 720 mm

V: 1800 mm

Hĺbka: 400 mm

Vstupy (distribútor CEE): skrutkové svorky

Výstupy (CEE): skrutkové svorky

Na stiahnutie

Datasheet

Datasheet 3521761 MERZ M-A 250-A elektrický rozvádzač na stavbu MZ69019 400 V 400 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521761 MERZ M-A 250-A elektrický rozvádzač na stavbu MZ69019 400 V 400 A

Popis

Pripojený výkon 173 kVA
Poistka pripojenia NH2 /400 A
1 pole počítadla
1 meniareň
Odpínač s poistkou NH1 / 250 A

Tento text bol preložený strojovo.

Rady

Upozornenie: Pripojenie smie vykonať iba kvalifikovaný elektrikár; prúdový transformátor a transformátorový merač nie sú súčasťou dodávky. Nie je vhodné pre oblasť Vattenfall Hamburg a Vattenfall Berlín

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
