Name: MERZ M-A 80 (ML/NHOO) pripojovacie skriňa MZ69016 400 V 100 A
Brand: MERZ
SKU: 3521762

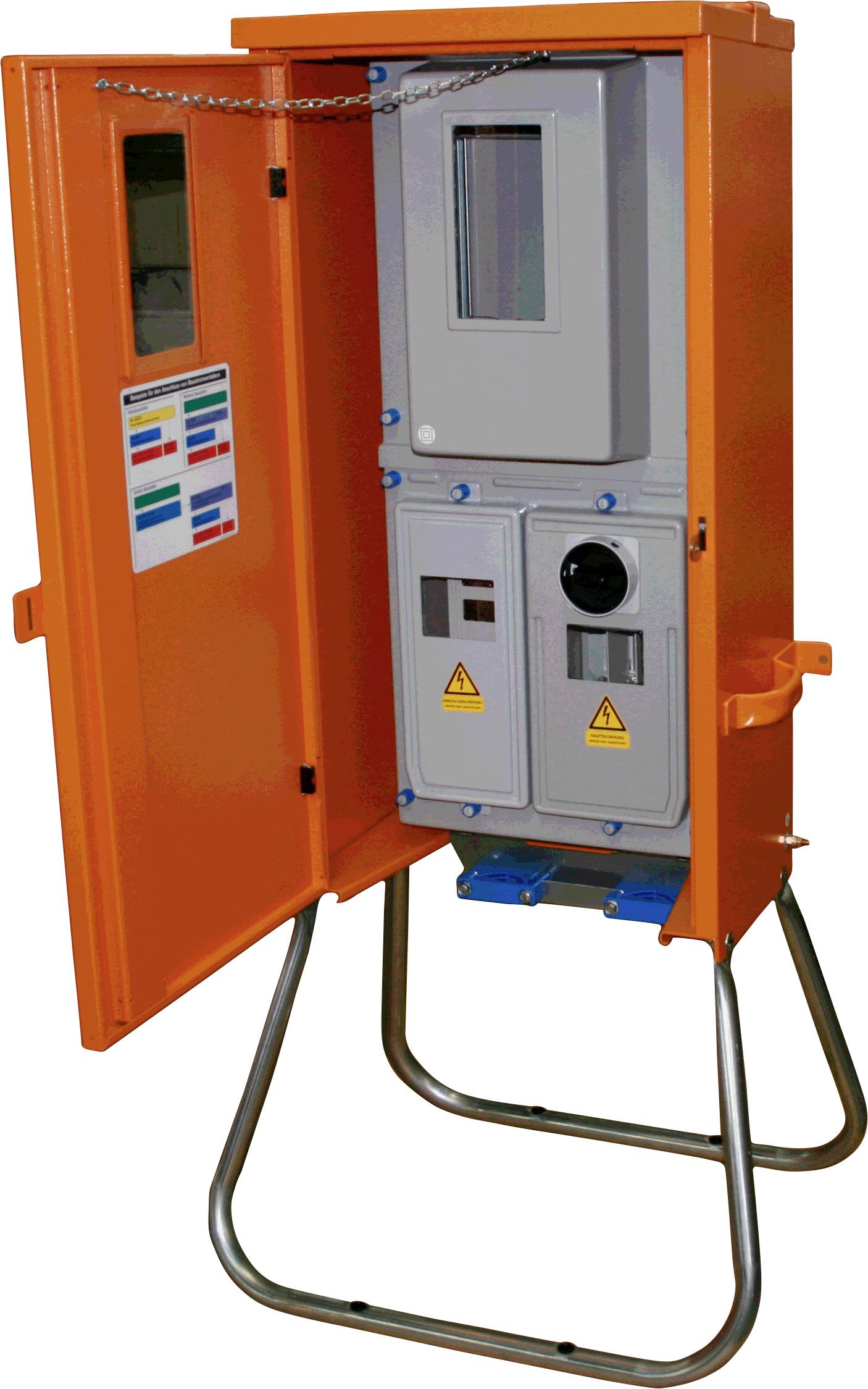

Otvorená oranžová priemyselná elektrická skriňa s rôznymi ovládačmi a bezpečnostnými výstrahami, umiestnená na kovovom stojane.

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Pripojovací rozvádzač 80 A, 1-metrový panel

Robustný kryt z pozinkovaného oceľového plechu s práškovým náterom odolným voči poveternostným vplyvom RAL 2000
2 otočné žeriavové oká
Merací prístroj podľa DIN 43870
Všetky armatúry sú ochranne izolované
Pozinkovaný základný rám s plastovými puzdrami pre zemné klince na upevnenie do zeme
Norma DIN EN 61439-4

Technické parametre

Kategória výrobku: pripojovacie skriňa

Menovité vstupné napätie: 400 V

Menovitý vstupný prúd: 100 A

Menovité výstupné napätie: 400 V

Vstupy: Svorka 6 – 35 mm²

Pripojenie typu A: svorkové spojenie

Výstupy: Svorka 10 – 35 mm²

Pripojenie typu A: svorkové spojenie

Normy: Norma DIN EN 61439-4

Farba: oranžová

Rozmer.: (š x v x h) 500 x 1430 x 285 mm

Šírka: 500 mm

V: 1430 mm

Hĺbka: 285 mm

Vstupy (distribútor CEE): skrutkové svorky

Výstupy (CEE): skrutkové svorky

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3521762 MERZ M-A 80 (ML/NHOO) pripojovacie skriňa MZ69016 400 V 100 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521762 MERZ M-A 80 (ML/NHOO) pripojovacie skriňa MZ69016 400 V 100 A

Popis

Pripojený výkon 55 kVA
Poistka pripojenia NH00 /100 A
1 pole počítadla
Priame meranie
Odpínač záťaže NH00 / 125A

Tento text bol preložený strojovo.

Rady

Upozornenie: Pripojenie smie vykonať iba kvalifikovaný elektrikár; prúdový transformátor a transformátorový merač nie sú súčasťou dodávky. Nie je vhodné pre oblasť Vattenfall Hamburg a Vattenfall Berlín

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Pripojený výkon 55 kVA
Poistka pripojenia NH00 /100 A
1 pole počítadla
Priame meranie
Odpínač záťaže NH00 / 125A

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
