Name: MERZ M-AVEV 35/21-3/V1/X rozvodná skriňa MZB9000 400 V 63 A
Brand: MERZ
SKU: 3521763

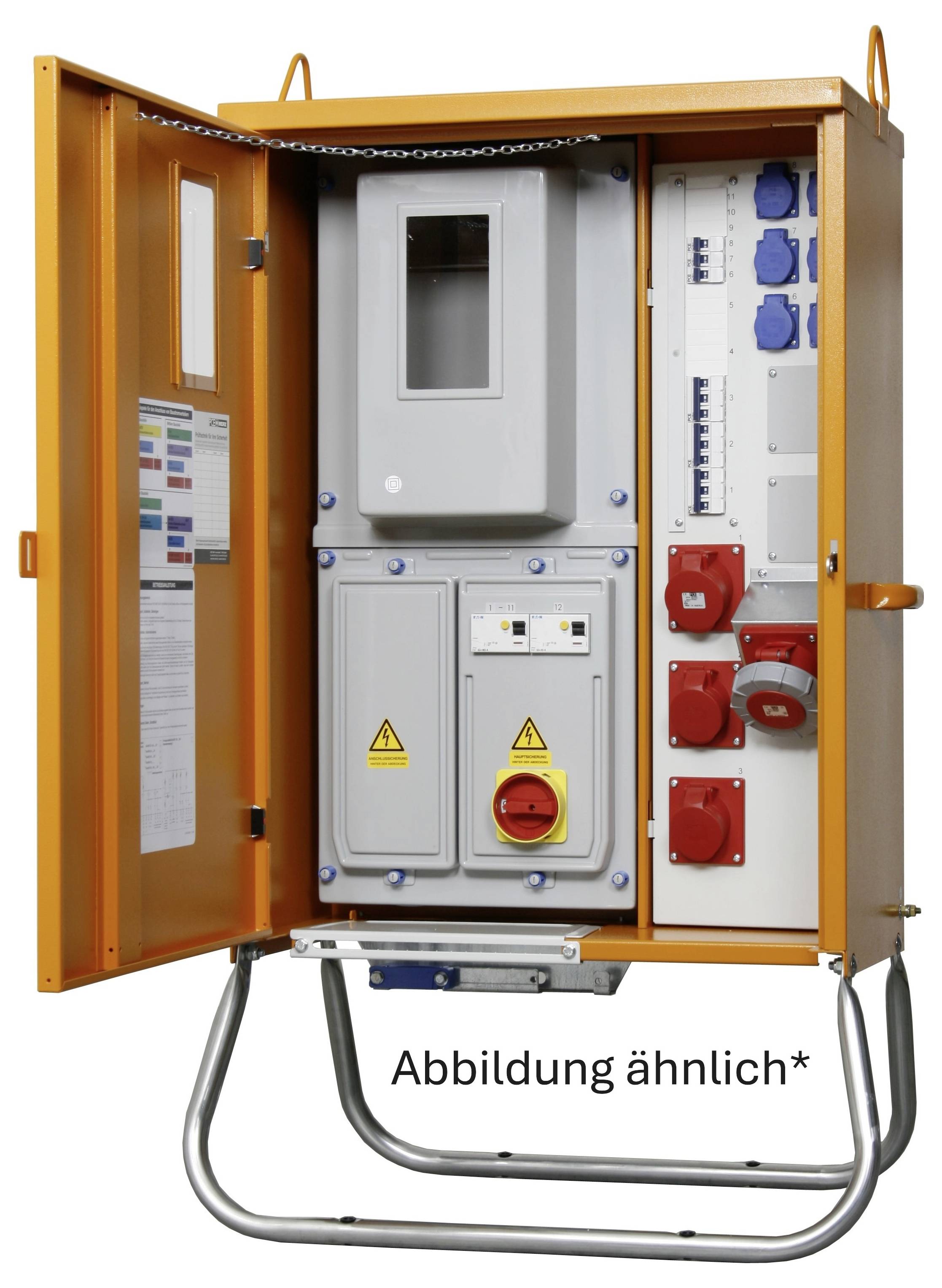

Otvorený elektrický rozvádzač s rôznymi zásuvkami a spínačmi vo vnútri, umiestnený na kovovom stojane. Vonkajšia strana je oranžová s výstražnou značkou.

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Pripojovacia rozvodná skrinka 35 A

Robustný kryt z pozinkovaného oceľového plechu s práškovým náterom odolným voči poveternostným vplyvom RAL 2000
2 otočné žeriavové oká
Merací prístroj podľa DIN 43870
Všetky armatúry sú ochranne izolované
Pozinkovaný základný rám s plastovými puzdrami pre brúsené klince;
Norma DIN EN 61439-4
Tento text bol preložený strojovo.

Technické parametre

Kategória výrobku: rozvodná skriňa

Menovité vstupné napätie: 400 V

Menovitý vstupný prúd: 63 A

Menovité výstupné napätie: 400 V

Vstupy: Svorka 6 – 35 mm²

Pripojenie typu A: skrutkové svorky

Pripojenie typu A: CEE-zásuvka 16 A 5-pólová
CEE-zásuvka 32 A 5-pólová
zásuvka s ochranným kontaktom

Počet spojok CEE: 3

Počet socketov: 3

Normy: DIN EN 61439-4

Farba: oranžová

Rozmer.: (š x v x h) 710 x 1270 x 360 mm

Šírka: 710 mm

V: 1270 mm

Hĺbka: 360 mm

Vstupy (distribútor CEE): skrutkové svorky

Výstupy (CEE): CEE spojka 16 A 5-pólová
CEE spojka 32 A 5-pólová
spojka s ochranným kontaktom

Na stiahnutie

Datasheet

Datasheet 3521763 MERZ M-AVEV 35/21-3/V1/X rozvodná skriňa MZB9000 400 V 63 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521763 MERZ M-AVEV 35/21-3/V1/X rozvodná skriňa MZB9000 400 V 63 A

Rady

Upozornenie: Pripojenie smie vykonať iba kvalifikovaný elektrikár; prúdový transformátor a transformátorový merač nie sú súčasťou dodávky. Nie je vhodné pre oblasť Vattenfall Hamburg a Vattenfall Berlín

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
