Name: MERZ M-AVEV 63/211-6/V2/X rozvodná skriňa MZB9007 400 V 63 A
Brand: MERZ
SKU: 3521764

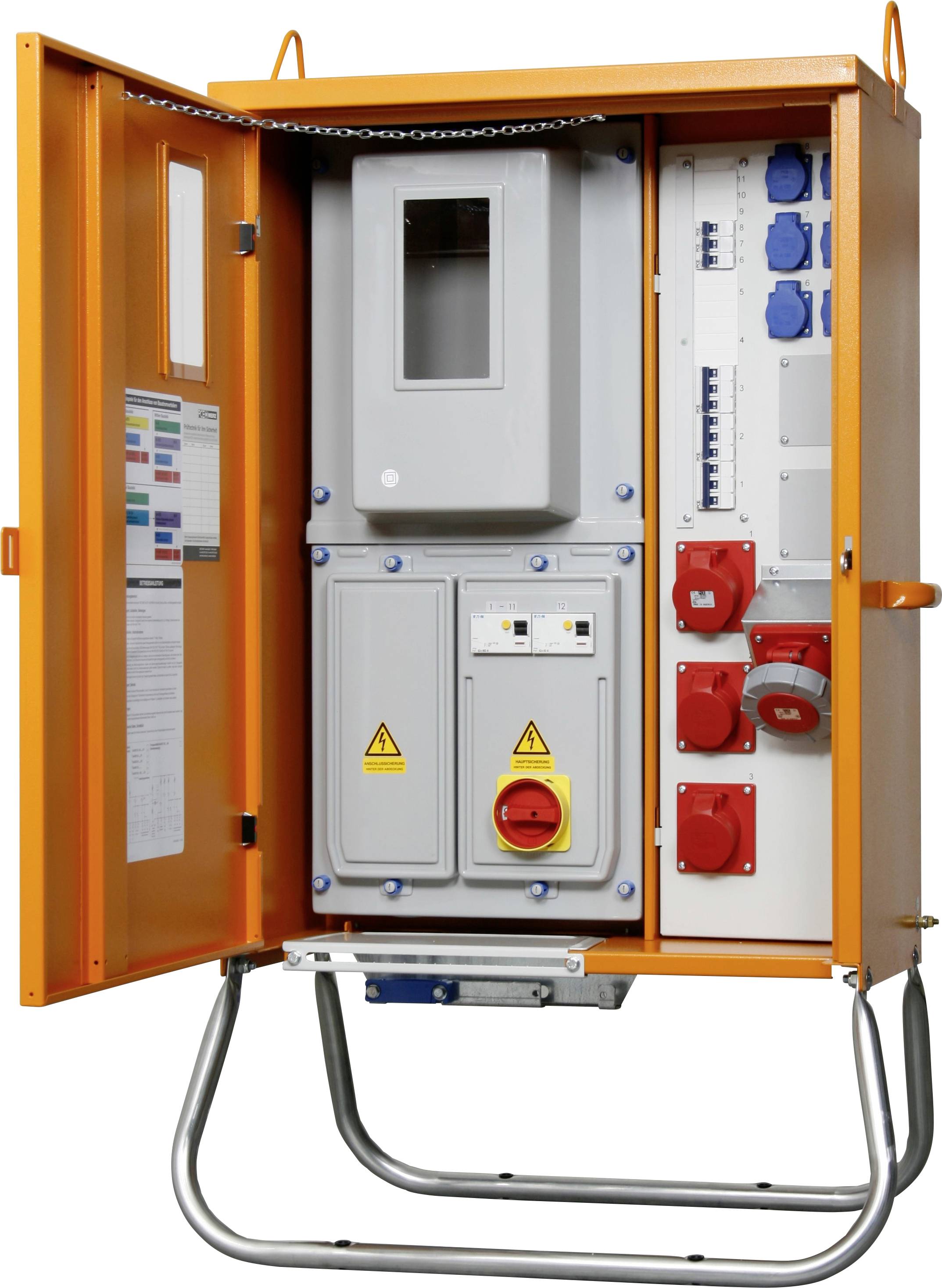

Oranžový elektrický rozvádzač s otvorenými dverami, zobrazujúci vypínače, zásuvky a ovládací panel; používaný na riadenie napájania.

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Pripojovacia rozvodná skrinka

Robustný kryt z pozinkovaného oceľového plechu s práškovým náterom odolným voči poveternostným vplyvom RAL 2000
2 otočné žeriavové oká
Merací prístroj podľa DIN 4387
Všetky armatúry sú ochranne izolované
Pozinkovaný základný rám s plastovými puzdrami pre zemné klince na upevnenie do zeme
Norma DIN EN 61439-4

Technické parametre

Kategória výrobku: rozvodná skriňa

Menovité vstupné napätie: 400 V

Menovitý vstupný prúd: 63 A

Menovité výstupné napätie: 400 V

Vstupy: Svorka 6 – 35 mm²

Pripojenie typu A: skrutkové svorky

Pripojenie typu A: CEE-zásuvka 16 A 5-pólová
CEE-zásuvka 32 A 5-pólová
CEE-zásuvka 63 A 5-pólová
zásuvka s ochranným kontaktom

Počet spojok CEE: 4

Počet socketov: 6

Normy: Norma DIN EN 61439-4

Farba: oranžová

Rozmer.: (š x v x h) 710 x 1270 x 360 mm

Šírka: 710 mm

V: 1270 mm

Hĺbka: 360 mm

Vstupy (distribútor CEE): skrutkové svorky

Výstupy (CEE): CEE spojka 16 A 5-pólová
CEE spojka 32 A 5-pólová
CEE spojka 63 A 5-pólová
spojka s ochranným kontaktom

Na stiahnutie

Datasheet

Datasheet 3521764 MERZ M-AVEV 63/211-6/V2/X rozvodná skriňa MZB9007 400 V 63 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521764 MERZ M-AVEV 63/211-6/V2/X rozvodná skriňa MZB9007 400 V 63 A

Popis

Pripojovacia rozvodná skriňa 44 kVA
Umiestnenie merača: 1
Hlavný vypínač (ovládaný laikom): 1
Ochrana FI: 1x63/0,3A typ B, 1x63/0,03A typ B
Zásuvky CEE 5-kolíkové: 2x16A, 1x32A a 1x63A
Bezpečnostné zásuvky: 6
Istič: 2x16A C 3-pólový
1x32A C 3-pinový; 3x16A C 1-pinový

Tento text bol preložený strojovo.

Rady

Upozornenie: Pripojenie smie vykonať iba kvalifikovaný elektrikár; prúdový transformátor a transformátorový merač nie sú súčasťou dodávky. Nie je vhodné pre oblasť Vattenfall Hamburg a Vattenfall Berlín

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
