Name: MERZ M-EV 32/21-6/G/X rozvodná skriňa MZB9075 400 V 32 A
Brand: MERZ
SKU: 3521765

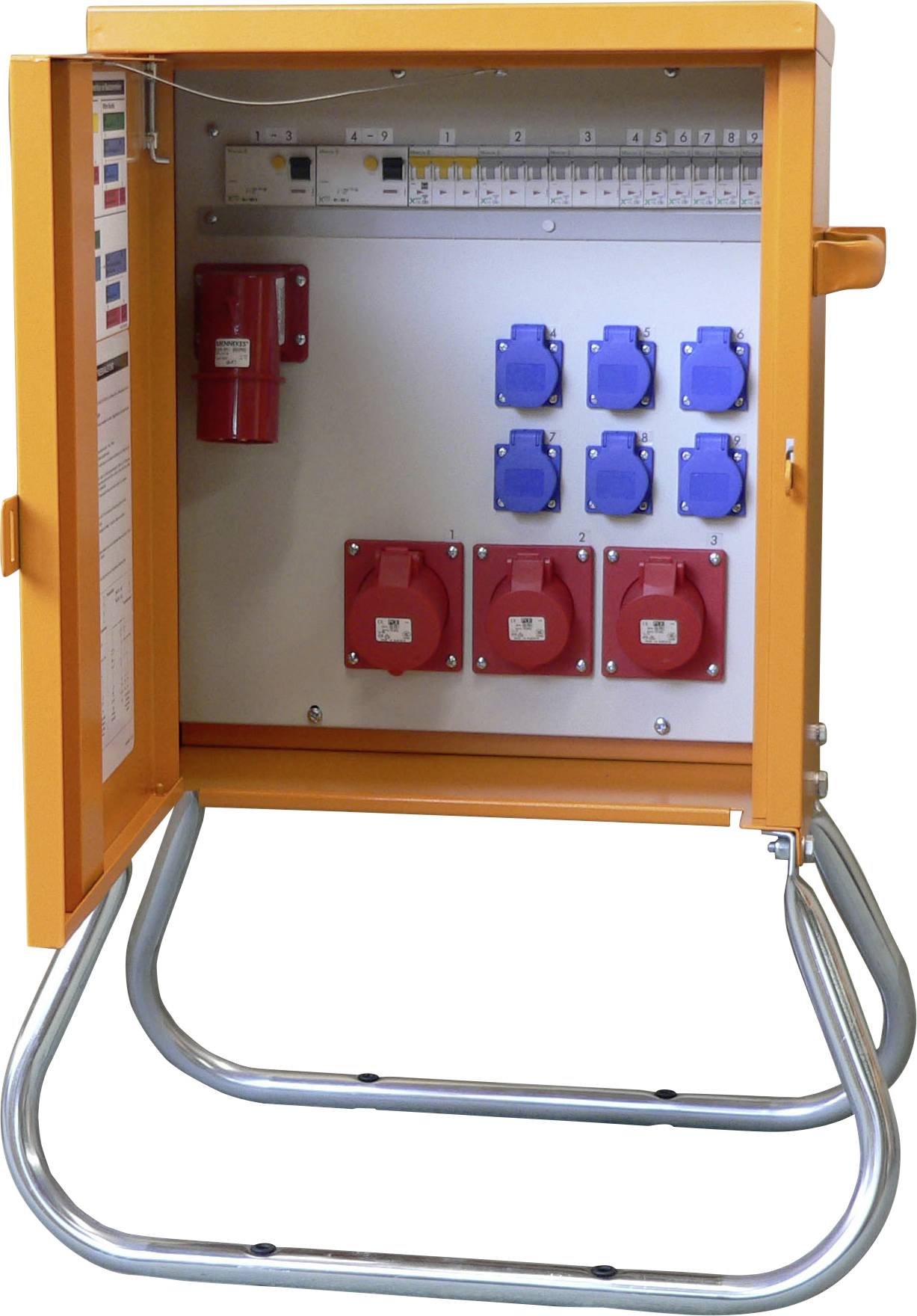

Otvorená elektrická rozvodná skrinka s oranžovým obalom, zobrazujúca ističe, červené a modré elektrické zásuvky a vnútorné vedenie.

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Koncová rozvádzacia skrinka 32 A

Robustný kryt z pozinkovaného oceľového plechu s práškovým náterom odolným voči poveternostným vplyvom RAL 2000
2 otočné žeriavové oká
Merací prístroj podľa DIN 43870
Všetky armatúry sú ochranne izolované
Pozinkovaný základný rám s plastovými puzdrami pre zemné klince na upevnenie do zeme
Norma DIN EN 61439-4

Technické parametre

Kategória výrobku: rozvodná skriňa

Menovité vstupné napätie: 400 V

Menovitý vstupný prúd: 32 A

Menovité výstupné napätie: 400 V

Vstupy: CEE 32 A 5-kolíkový

Pripojenie typu A: CEE-zásuvka 32 A 5-pólová

Pripojenie typu A: CEE-zásuvka 16 A 5-pólová
CEE-zásuvka 32 A 5-pólová
zásuvka s ochranným kontaktom

Počet spojok CEE: 3

Počet socketov: 6

Normy: DIN EN 61439-4

Farba: oranžová

Rozmer.: (š x v x h) 500 x 900 x 285 mm

Šírka: 500 mm

V: 900 mm

Hĺbka: 285 mm

Vstupy (distribútor CEE): CEE zástrčka 32 A 5-pólová

Výstupy (CEE): spojka s ochranným kontaktom
CEE spojka 16 A 5-pólová
CEE spojka 32 A 5-pólová

Na stiahnutie

Datasheet

Datasheet 3521765 MERZ M-EV 32/21-6/G/X rozvodná skriňa MZB9075 400 V 32 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521765 MERZ M-EV 32/21-6/G/X rozvodná skriňa MZB9075 400 V 32 A

Popis

Koncová rozvádzacia skriňa 22 kVA
Pripojovací konektor: 1x CEE 32A 5-pinový.
Prúdový chránič: 1x40/0,03A typ B,
1x40/0,03A Typ A
Zásuvky CEE 5-kolíkové: 2x16A, 1x32A,
Bezpečnostné zásuvky: 6
Istič: 2x16A C 3-pólový;
1x32A C 3-pinový; 6x16A C 1-pinový

Tento text bol preložený strojovo.

Rady

Pozor: Pripojenie môže vykonať iba kvalifikovaný elektrikár.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
