Name: MERZ M-VEV 35/21-6/V1/X rozvodná skriňa MZB9784 400 V 32 A
Brand: MERZ
SKU: 3521745

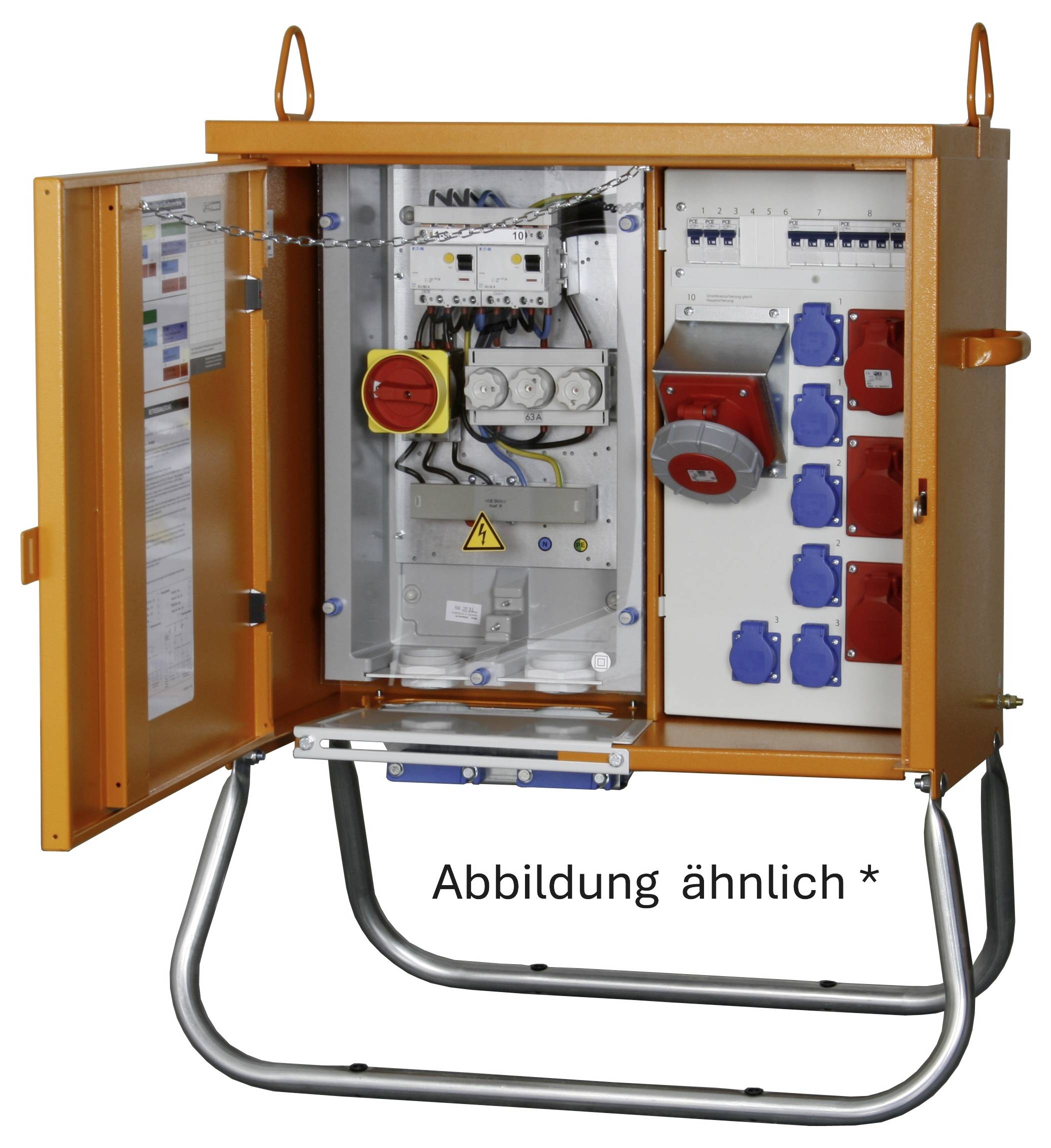

"Oranžová elektrická rozvodná skriňa s otvorenými dverami, zobrazujúca rôzne zásuvky a spínače. Namontovaná na kovovom stojane. Štítok zobrazuje nápis „Abbildung ähnlich"."

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Rozvodná skrinka 35 A

Robustný kryt z pozinkovaného oceľového plechu s práškovým náterom odolným voči poveternostným vplyvom RAL 2000
2 otočné žeriavové oká
Merací prístroj podľa DIN 43870
Všetky armatúry sú ochranne izolované
Pozinkovaný základný rám s plastovými puzdrami pre zemné klince na upevnenie do zeme
Norma DIN EN 61439-4

Technické parametre

Kategória výrobku: rozvodná skriňa

Menovité vstupné napätie: 400 V

Menovitý vstupný prúd: 32 A

Menovité výstupné napätie: 400 V

Vstupy: Svorka 6 – 35 mm²

Pripojenie typu A: skrutkové svorky

Pripojenie typu A: CEE-zásuvka 16 A 5-pólová
CEE-zásuvka 32 A 5-pólová
zásuvka s ochranným kontaktom

Počet spojok CEE: 3

Počet socketov: 6

Normy: Norma DIN EN 61439-4

Farba: oranžová

Rozmer.: (š x v x h) 710 x 935 x 360 mm

Šírka: 710 mm

V: 935 mm

Hĺbka: 360 mm

Vstupy (distribútor CEE): skrutkové svorky

Výstupy (CEE): CEE spojka 16 A 5-pólová
CEE spojka 32 A 5-pólová
spojka s ochranným kontaktom

Na stiahnutie

Datasheet

Datasheet 3521745 MERZ M-VEV 35/21-6/V1/X rozvodná skriňa MZB9784 400 V 32 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521745 MERZ M-VEV 35/21-6/V1/X rozvodná skriňa MZB9784 400 V 32 A

Popis

Rozvodná skriňa 22 kVA
Hlavný vypínač (ovládaný laikom): 1
Ochrana proti zvyškovému prúdu: 1x40/0,03A typ B
Zásuvky CEE 5-kolíkové: 2x16A, 1x32A
Bezpečnostné zásuvky: 6
Istič: 2x16A C 3-pólový; 3x16A C 1-pólový

Tento text bol preložený strojovo.

Rady

Pozor: Pripojenie môže vykonať iba kvalifikovaný elektrikár.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Pozor: Pripojenie môže vykonať iba kvalifikovaný elektrikár.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
