Ilustračný obrázok
1/2
Ilustračný obrázok

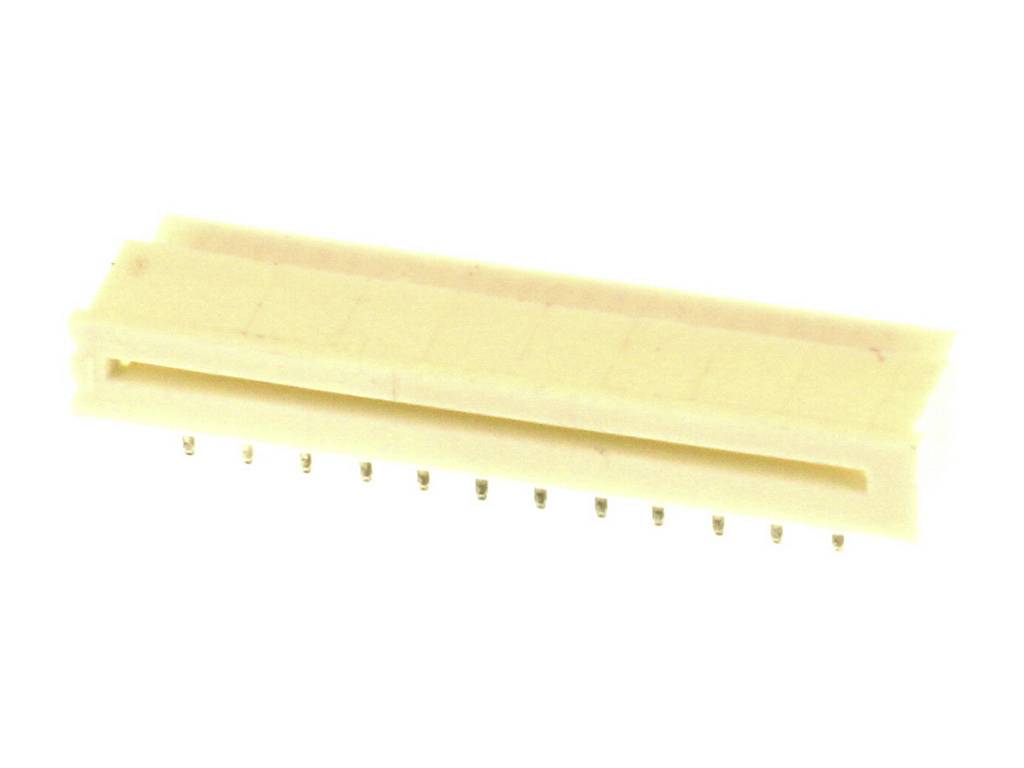

Molex Konektor FFC / FPC Počet pólov 24 Raster (rozteč): 1.25 mm 39532244 1 ks Tray
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Konektor FFC / FPC
Prevedenie
Lomená
Počet riadkov
1
Raster (rozteč)
1.25 mm
Počet pólov
24
Datasheety: (PDF)
1569 Ks
Počet
Min.: 80
Násobky: 80
Celkom (1,99 € / kus)
159,20 €
bez DPH.
Doprava zadarmo
Hlavné benefity
- Obsah: 1 ks
- Počet riadkov: 1
- Počet pólov: 24
Dodatočné informácie:
Technické parametre
- Please review product datasheet for further information.
- Druh obalu
Tray
- Kategória výrobku
Konektor FFC / FPC
- Prevedenie
Lomená
- Počet riadkov
1
- Typ zapojenia konektora
wire to board
- Raster (rozteč)
1.25 mm
- Počet kontaktov v rade
24
- Počet pólov
24
- Menovitý prúd
1 A
- Menovitý prúd - filter
1 A
- Obsah
1 ks
- Pripojenie
spájkovaný konektor
- Uhol pripojenia
90°
- Hrúbka vrstvy potlačené strany
1.016 µm
- Hrúbka náteru na strane pripojenia
1.016 µm
- Smer činnosti
kolmo k DPS
- Materiál puzdra
polyester
- Číslo výrobcu
39532244
- Farba
prírodná
- Materiál kontaktu
fosforový bronz
- Kontaktný povrch tlačovej strany
pocínované
- Finálna úprava kontaktu
pocínované
- Menovité napätie
200 V
- Spĺňa RoHS
áno
- Smer zástrčky
vodorovne k DPS
- Max. teplota
+80 °C
- Min. teplota
-20 °C
- Typ
Molex MOL Micro Solutions
- Engineering Part No
5597-24APB7F
- Engineering Series Name
1.25MM ZIF RA FFC
- Engineering Series No
05597
Na stiahnutie
Datasheet
Datasheet 2448458 Molex Konektor FFC / FPC Počet pólov 24 Raster (rozteč): 1.25 mm 39532244 1 ks Tray
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2448458 Molex Konektor FFC / FPC Počet pólov 24 Raster (rozteč): 1.25 mm 39532244 1 ks Tray
Schéma zapojenia
Schéma zapojenia 2448458 Molex Konektor FFC / FPC Počet pólov 24 Raster (rozteč): 1.25 mm 39532244 1 ks Tray
Popis
1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 24 Circuits
