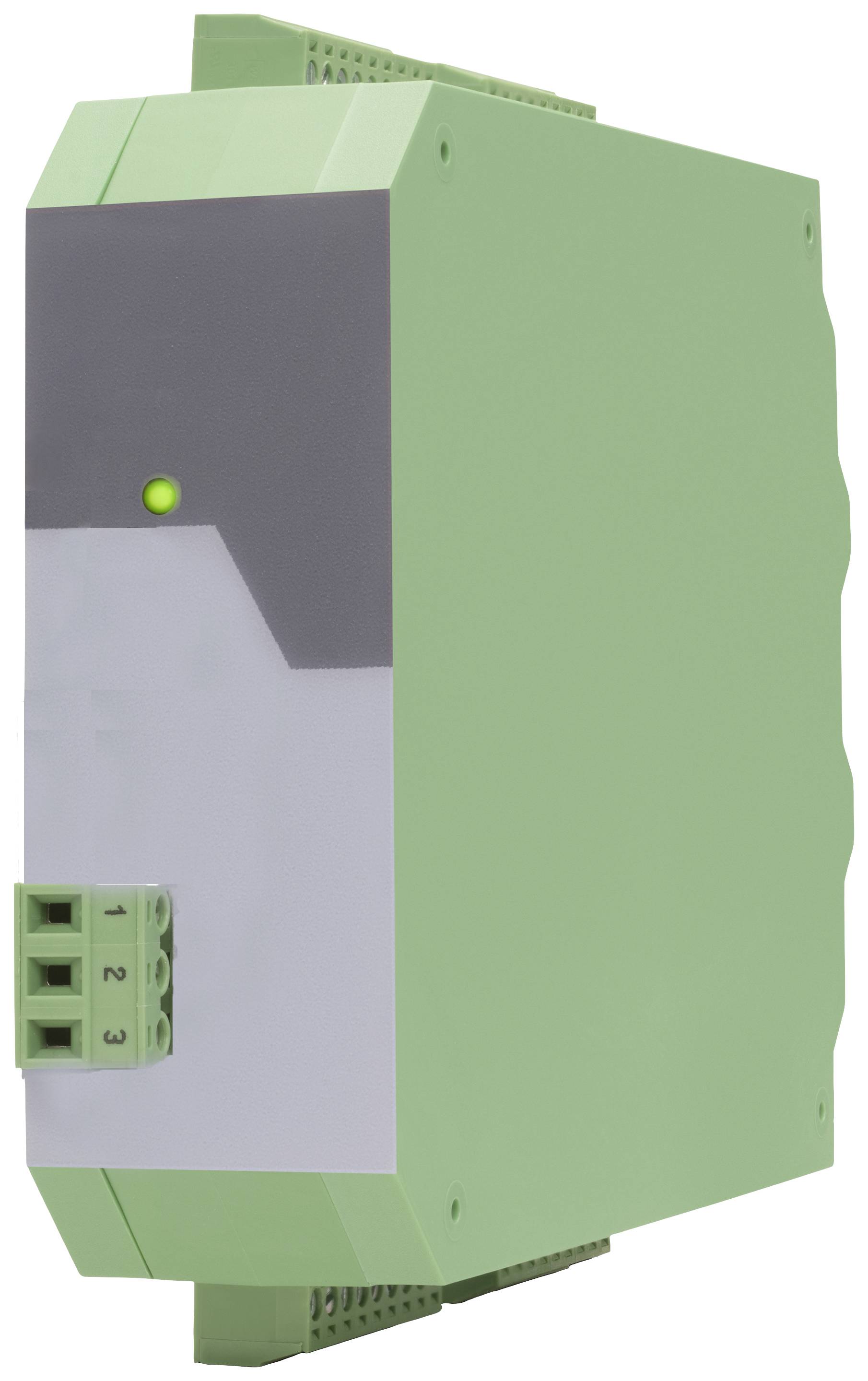

Motrona I / O modul Počet digitálnych vstupov: 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Typ
7379.5021
Prevádzkové napätie
24 V/DC
Prevádzkové napätie
12 - 30 V/DC
V
109 mm
Datasheety: (PDF)
2 Ks
Počet
Celkom (231,71 € / kus)
231,71 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Tenzometer na prevodník IO-Link
- DMS vstup so spätným čítaním
- Konfigurácia:
- Napätie: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Rozlíšenie: 16 bitov
- Presnosť: +/- 0,01% / 10K
- Napájacie napätie tenzometra: 3-10 VDC max 50 mA
Technické parametre
- Pripojenia Typ pripojenia: skrutkové svorky, 1,5 mm2/ AWG 16
- Napájanie Vstupné napätie: 24VDC (18 ... 30 V DC - cez 10-linkový hlavný port)
- Ochranný obvod napájania: ochrana proti prepólovaniu
- Spotreba prúdu napájacieho zdroja: cca 75 mA (bez záťaže)
- Vstup tenzometra Číslo: 1 so spätným čítaním
- Konfigurácia vstupu tenzometra: napätie
- Vstupná citlivosť tenzometra: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- Vstupné rozlíšenie tenzometra: 16 bit
- Presnosť vstupu tenzometra: +/- 0,01% / 10K
- Vstup tenzometra Napájacie napätie tenzometra: 3-10 VDC
- Vstupný výstupný prúd tenzometra: max 50 mA
- Riadiace vstupy (iba s možnosťou "CO") Číslo: Formát: 3
- Riadiace vstupy (iba s možnosťou "CO") Frekvencia: HTL, PNP (Low 0 ... 3V, vysoký 9... 30V) 1kHz max
- Riadiace vstupy (iba s možnosťou "CO") Čas odozvy: cca 1 ms
- Riadiace vstupy (iba s možnosťou "CO") Čas prenosu (10 odkazov): každé cca 2 ms - (doba cyklu 10 odkazov)
- Zaťaženie riadiacich vstupov (len s možnosťou "CO"): max.2 mA pri 24VDC
- Riadiace výstupy (iba s voliteľným "CO") Počet: 2
- Riadiace výstupy (iba s možnosťou "CO") Formát: 5 ... 30V (v závislosti od napätia na Com+), PNP
- Riadiace výstupy (iba s možnosťou "CO") Výstupný prúd: max. 100 mA na výstup (s externým napájaním Com+!)
- Riadiace výstupy (iba s možnosťou "CO") Čas odozvy: min. 1 ms (v závislosti od nastavenia "Doba vzorkovania" a "Filtra")
- Riadiace výstupy (iba s možnosťou "CO") Čas prenosu (10 odkazov)): každé cca 2 ms - (doba cyklu 10 odkazov)
- Modul / Špecifikácia: Zariadenie /10 Link V1.1
- Bitová rýchlosť pripojenia I0: COM 3 (230,4 kbps)
- Trieda portu I0-Link: Typ A
- Doba cyklu spojenia I0: min.2 ms
- Šírka údajov I0-Link: 16 bajtov (14 bajtov (vstupné údaje) + 1 bajt (stav „CO“) + 1 bajt (diagnostické údaje))
- Počet zobrazovacích prvkov: 1 LED
- Prvky zobrazenia funkcií: 1 x zelená pre pripravenosť na prevádzku alebo stav 10 spojov (s možnosťou „CO“)
- Materiál puzdra: plast
- Zostava krytu: na 35 mm DIN lištu (podľa EN 60715)
- Rozmery puzdra (Š x V x H) (bez konektorov): 34 x 100 x 131 mm
- Rozmery puzdra (Š x V x H) (s konektormi): 34 x 109 x 140 mm
- Hmotnosť puzdra: cca 160 g
- Krytie krytu: IP20
- Prevádzka pri teplote okolia: -20 °C ... +60 °C bez kondenzácie
- Skladovacia teplota okolia: -25 °C ... +70 °C
- Okolité podmienky Nadmorská výška: max 2000 m nad morom
- Podmienky prostredia Vlhkosť vzduchu: max 80% relatívna vlhkosť do 30°C
- Okolité podmienky Stupeň znečistenia: 2
- MTBF v rokoch (nepretržitá prevádzka pri 60 °C): 92,9 a
- programovanie
- Kategória výrobku
I / O modul
- Typ
7379.5021
- Prevádzkové napätie
24 V/DC
- Prevádzkové napätie
12 - 30 V/DC
- V
109 mm
- Dĺžka
140 mm
- Šírka
34 mm
- Počet digitálnych vstupov
1
- Rozmer.
(d x š x v) 140 x 34 x 109 mm
- Číslo výrobcu
7379.5021
Na stiahnutie
Datasheet
Datasheet 2899374 Motrona I / O modul Počet digitálnych vstupov: 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2899374 Motrona I / O modul Počet digitálnych vstupov: 1
Popis
Toto zariadenie sa ideálne hodí na pripojenie tenzometrického celomostového snímača, ktorého prepočítaný výsledok merania sa cyklicky prenáša cez procesné dáta cez IO-Link.
Jednotlivé parametre zariadenia je možné nastaviť a uložiť pomocou rôznych inžinierskych nástrojov alebo počas prevádzky cez IO-Link. Vďaka podporovanému mechanizmu "ukladanie dát" je kedykoľvek možná nekomplikovaná a bezproblémová výmena zariadení.
Tento text bol preložený strojovo.
Jednotlivé parametre zariadenia je možné nastaviť a uložiť pomocou rôznych inžinierskych nástrojov alebo počas prevádzky cez IO-Link. Vďaka podporovanému mechanizmu "ukladanie dát" je kedykoľvek možná nekomplikovaná a bezproblémová výmena zariadení.
Tento text bol preložený strojovo.
Prevedenie
- Robustné plastové puzdro pre nacvaknutie priamo na DIN lištu
Rozsah dodávky
- návod na použitie.
