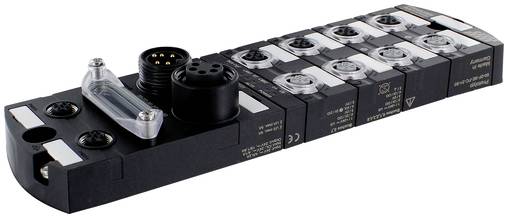

Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P rozširujúcí modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
10 Ks
Celkom (635,00 € / kus)
635,00 €
s DPH
Doprava zadarmo
Už len 10 Ks skladom!
Dostupné len pre firemných zákazníkov
14-dňová lehota na vrátenie tovaru je zahrnutá v ceneHlavné benefity
IMPACT67 E DIO12 DIO4/IOL4 4P
- SIMATIC S7-200 je jednoduchý: Programový software s Windows-povrchom
- Návod na rýchly vstup do SPS-techniky
- Jednoduchá montáž na koľajničkové profily
- SIMATIC S7-200 je kompaktný: napr. CPU 222: 90 x 80 x 62 mm
- Vlastná S7-200-sieť s PPI-protokolom
- Voľne programovateľné rozhranie.
Technické parametre
- Produktová skupina: Impact67
- Typ: 4× Master
- Vchody: 16
- Vhodné pre typ montáže: montáž pomocou 2-otvorových skrutiek
- Systém: Ethernet/IP
- CE: 1
- Ochranný druh IP67
- Typ signálu: Digitálny; IO-Link
- UKCA: 1
- Odolnosť proti skratu: Áno
- Hĺbka: 225
- Východy: 16
- Šírka: 63
- Počet IO-Link masterov: 4
- Minimálna prevádzková teplota: -25
- Výška: 39
- Maximálna prevádzková teplota: 55
- Minimálna skladovacia teplota: -40
- Maximálna skladovacia teplota: 85
- Typ konektora 1: X0-X3
- LED indikátor: Ethernetové pripojenie/dátová prevádzka
- Materiál puzdra: Plast
- Typ konektora 2: X4-X7
- Počet slotov: 8
- Prenosová rýchlosť: COM1, COM2, COM3
- Adresovanie: BOOTP; DIP prepínače; DHCP
- Technológia pripojenia I/O: M12
- Trieda prístavu: B
- Typ konektora 3: XD1
- Odolnosť voči preťaženiu: Áno
- Ethernet/IP: 1
- Typ konektora 4: XD2
- cULus: 1
- Typ konektora 5: XF1, XF2
- Diagnostika pomocou LED diódy: na modul a kanál
- Výstraha akčného člena: na kanál cez LED a zbernicu
- Diagnóza: Rozšírená
- Diagnostika cez zbernicu: na modul a kanál
- Popis materiálu: IMPACT67 E DIO12 DIO4/IOL4 4P
- Typ vstupu: pre 3-vodičové senzory alebo mechanické spínače; IO-Link zariadenia; PNP
- Štandardné prevádzkové napätie: IEC/EN 61131-2
- Synchronizácia CIP: Áno
- Revízia kompozitného testu: CT14
- Detekcia prenosovej rýchlosti: automatická
- Udalosti IO-Link: Podpätie; žiadne napätie
- Prstencový spínač úrovne zariadenia: Áno
- Zalomenie riadku: na IO-Link master
- Viacero pripojení: Áno
- Napájací konektor: 7/8" (4-pinový)
- Prevádzkové napätie UA DC: 24
- Celkový prúd UA max.: 9
- Celkový aktuálny maximálny počet v USA: 9
- Teplota okolia: -40 °C … 85 °C
- Prevádzkové napätie US DC: 24
- Maximálny prúd senzora US na vstup: 0,2
- Maximálny výstupný prúd na pin: 1,6
- Zaťaženie žiarovky: 10
- Výstupná dĺžka procesných dát: 32
- Vstupná dĺžka procesných dát: 32
- Podporuje rýchle pripojenie: 360
- Kategória výrobku
rozširujúcí modul
- Počet digitálnych vstupov max.
16
- Maximálny počet vstupov
16
- Počet výstupov (max.)
16
- Prevádzkové napätie
24 V/DC
- V
39 mm
- Šírka
63 mm
- Typ
IMPACT67 E DIO12 DIO4/IOL4 4P
- Číslo výrobcu
55144
- Rozmer.
(š x v x h) 63 x 39 x 225 mm
- Displej
áno
- Max. okolitá teplota
85 °C
- Min. okolitá teplota
-40 °C
- Hĺbka
225 mm
- Ethernetové porty
8
- Trieda bezpečnosti
IP67
- Max. teplota
55 °C
- Min. teplota
-25 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3762697 Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P rozširujúcí modul 24 V/DC
Datasheet 3762697 Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P rozširujúcí modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3762697 Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P rozširujúcí modul 24 V/DC
Popis
SIMATIC S7-200 disponuje zaokrúhleným spektrom stavebných modulov pre rôzne použitie. Nové CPU typy a rozšírenia modulov umožňujú priebežné automatizačné koncepty pre 10 až 248 vstupov a výstupov. Optimálne navzájom zosúladené produkty skupiny S7-200 umožňujú aj budúce zmeny a rozsírenia automatizačných riešení.
Oblasť použitia napr.:malé a špeciálne strojárstvo: balice, podávacie a obalovacie stroje · potravinárstvo: miesiace, rezacie stroje, miešacie granulátory · Laboratória: miešadlá, zahrievacie prístroje, vákuové pumpy, odsávacie zariadenia.
CPU ponúkame v 5 rozdielnych variantoch s rôznym pripájacím a riadiacim napätím. PPI rozhrania integrované v každom CPU umožňujú spojenie bod k bodu k PG/PC, SIMATIC OP, rozšíreneému SIMATIC S7-200 a ľubovoľným koncovým zariadeniam (tlačiareň, čítačka kódu). S PG/PC alebo OP ako hlavným zariadením môžete navzájom prepojiť max. 31 SIMATIC S7-200. Ak potrebujete nejaké dodatočné vstupy alebo výstupy, máte k dispozícií dostatočné množstvo rozširovacích modulov. Tieto sa jednoducho cez zástrčkové spojenie pripoja na CPU.
Oblasť použitia napr.:malé a špeciálne strojárstvo: balice, podávacie a obalovacie stroje · potravinárstvo: miesiace, rezacie stroje, miešacie granulátory · Laboratória: miešadlá, zahrievacie prístroje, vákuové pumpy, odsávacie zariadenia.
CPU ponúkame v 5 rozdielnych variantoch s rôznym pripájacím a riadiacim napätím. PPI rozhrania integrované v každom CPU umožňujú spojenie bod k bodu k PG/PC, SIMATIC OP, rozšíreneému SIMATIC S7-200 a ľubovoľným koncovým zariadeniam (tlačiareň, čítačka kódu). S PG/PC alebo OP ako hlavným zariadením môžete navzájom prepojiť max. 31 SIMATIC S7-200. Ak potrebujete nejaké dodatočné vstupy alebo výstupy, máte k dispozícií dostatočné množstvo rozširovacích modulov. Tieto sa jednoducho cez zástrčkové spojenie pripoja na CPU.
