Name: OBO Bettermann 5093516 V50-3+FS-280 kombi kontrolér 50 kA
Brand: OBO Bettermann
SKU: 1959168
Availability: BackOrder

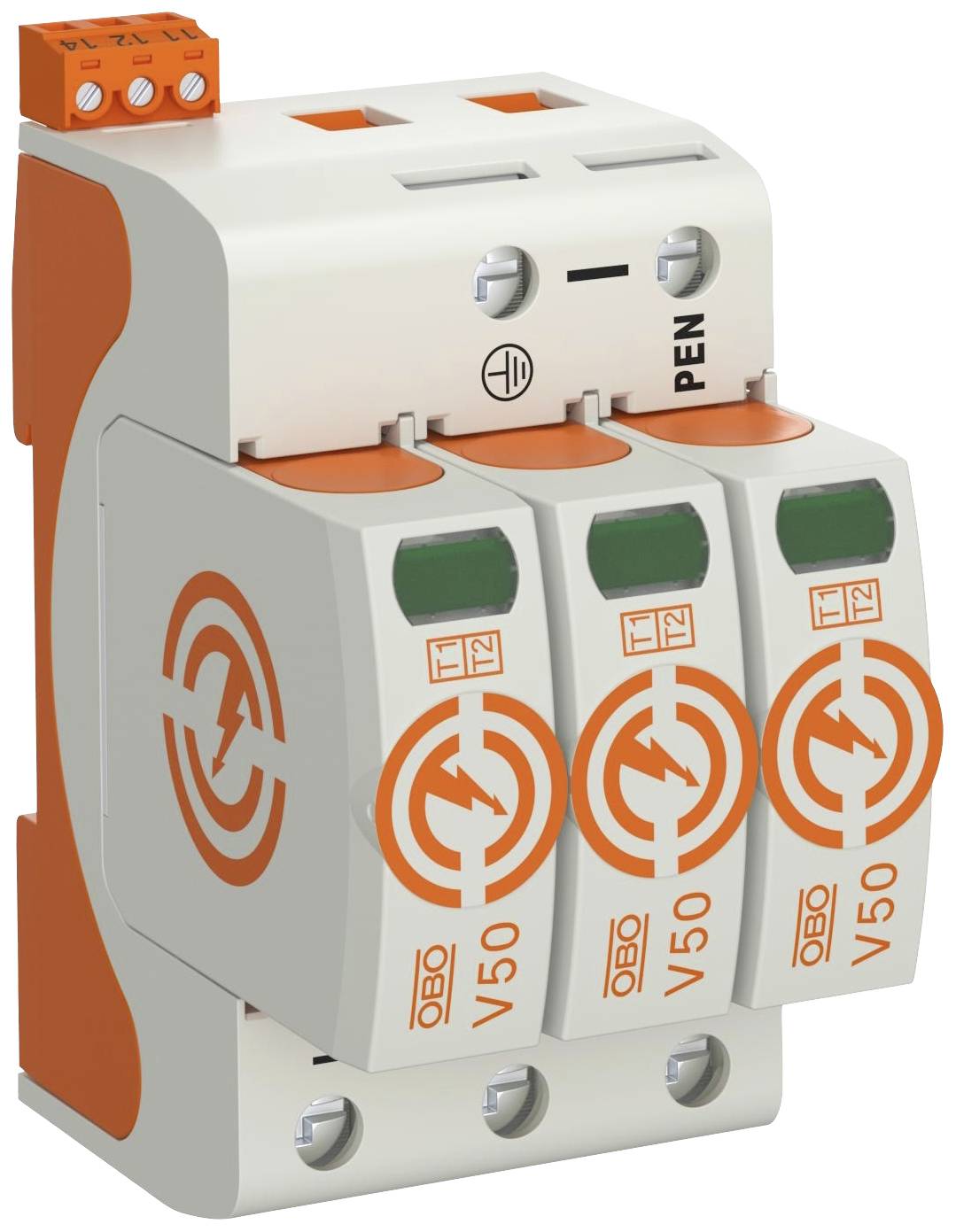

Trojpólový prepäťový a bleskový ochranný spínač s oranžovými detailmi, vhodný pre použitie v elektrických zariadeniach.

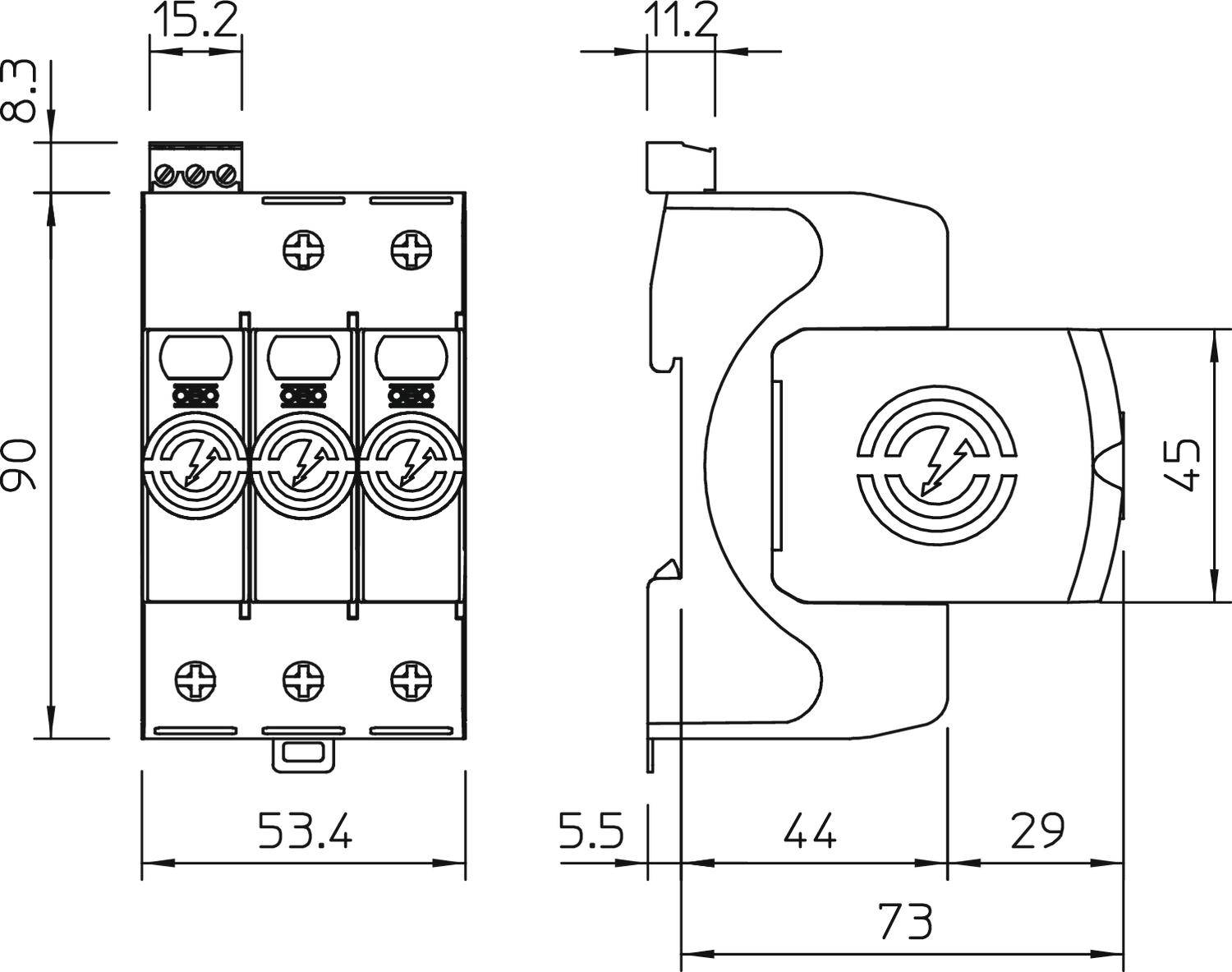

Technický výkres elektrickej komponenty s rozmermi v milimetroch. Zobrazuje predný a bočný pohľad s detailmi.

1/2

Doručenie: Po 2. 11.

Počet

Celkom (439,00 € / kus)

439,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet pólov = 3
Bleskový impulzný prúd (10/350 µs) = 12,5 kA
Najvyššie nepretržité napätie AC = 280 V.
Menovité napätie AC = 230 V.
Stupeň ochrany = 1,3 kV
Stupeň ochrany LN = 1,3 kV
Maximálny prierez vodiča pevný (jednoduchý / viacžilový) = 35 mm²
Maximálny prierez vodiča flexibilný (jemne prameňovaný) = 25 mm²
Typ inštalácie = horná čiapka TH35
Veľkosť = 3 HP
Diaľková signalizácia = áno
Signalizácia na zariadení = optická
Skúšobná trieda = typ 1 a 2
Blow out = no

Kategória výrobku: kombi kontrolér

Únikový prúd: 50 kA

Menovité napätie: 230 V

: IP20

Číslo výrobcu: 5093516

Rozmer.: (š x v x h) 90.0000 x 78.5000 x 53.4000 mm

Šírka: 90.0000 mm

V: 78.5000 mm

Hĺbka: 53.4000 mm

Obsah: 1 ks

Pólov: 3

: DIN rail (top hat rail) 35 mm

: 3

: IP20

UKCA: Nie je relevantné

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1959168 OBO Bettermann 5093516 V50-3+FS-280 kombi kontrolér 50 kA

Popis

Kombinovaný zvodič blesku V50 vyrobený z bezhalogénového plastu je vhodný na vyrovnanie potenciálov blesku podľa VDE 0185-305 (IEC 62305). Modulárne zapojiteľné zvodiče sa vyznačujú dynamickým odpojovacím zariadením a vizuálnym zobrazením stavu. Variant FS je navyše vybavený bezpotenciálovým prepínacím kontaktom, ktorý umožňuje diaľkovú signalizáciu. CombiController je zvlášť vhodný na vyrovnanie potenciálov blesku v budovách triedy ochrany III a IV. Kapacita výboja bleskového prúdu je 12,5 kA (10/350) na pól a celkovo do 50 kA (10/350). Zabezpečenie proti vibráciám a napäťové a typové kódovanie zaisťujú bezpečnosť a zabraňujú zámene horných a dolných častí. Klinový tvar kontaktov uľahčuje vkladanie a vyberanie horných častí.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
