Name: OBO Bettermann čapová kotva 155.00 mm 3498695 50 ks
Brand: OBO Bettermann
SKU: 3475883
Availability: BackOrder

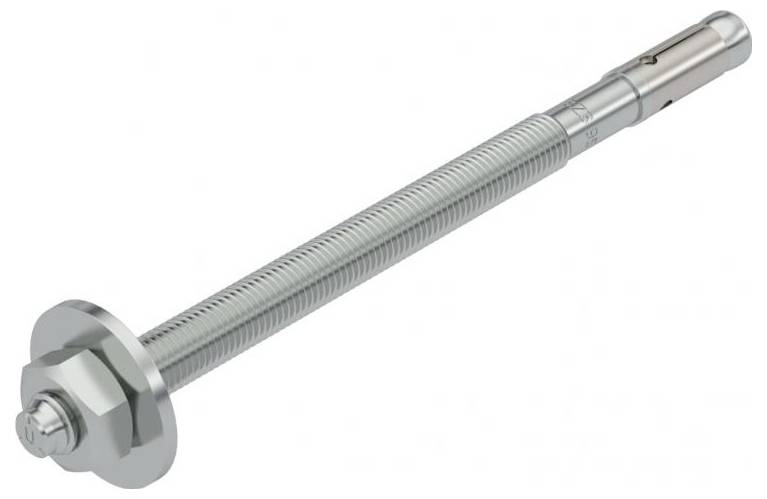

Kovový kotevný svorník so závitovou tyčou, maticou a podložkou, používaný na upevnenie ťažkých predmetov do betónových alebo murovaných povrchov.

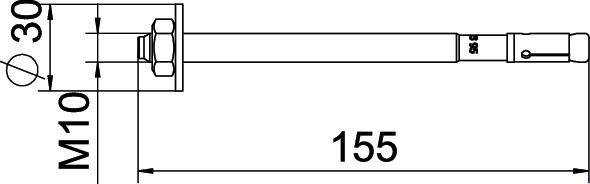

Technický výkres skrutky so závitom, dĺžka 155 mm, závit M10, s maticami a poistkou, bokorys a čelný pohľad.

1/2

Doručenie: St 4. 11.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (8,50 € / kus)

425,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kotvenie: Rozperná kotva
Prevedenie kotvy: vonkajší závit
Upevňovacie zariadenie: matica
Systém skrutiek: vonkajší šesťhran
Materiál kotvy: oceľ
Povrchová ochranná kotva: pozinkovaná/elektrolyticky pozinkovaná
Materiál objímky: oceľ
Ochranný povrchový obal: pozinkovaný/elektrolyticky pozinkovaný
S golierom: nie
Typ závitu: metrický
Veľkosť závitu (metrická): 10
Veľkosť závitu (imperiálna): 3/8 palca
Dĺžka závitu: 110 mm
Dĺžka: 155 mm
Priemer otvoru: 10 mm
Minimálna hĺbka otvoru: 71 mm
Montáž cez otvor: nie
Predmontované: áno
Montáž na diaľku: nie
Efektívna hĺbka kotvenia: 60 mm
Max. hrúbka upnutia: 95 mm
Typ betónu: nerozbitný betón
Vhodné pre duté betónové dosky: nie
Veľkosť kľúča: 17 mm
Počet orechov: 1
Počet diskov: 1
Ohňovzdorné: áno
Trieda požiarnej ochrany podľa EN 13501-2: iná
ETA stupeň zemetrasenia: C1 a C2

(Ø): 10 mm

Kategória výrobku: čapová kotva

Materiál: ocel

Dĺžka: 155.00 mm

Priemer skrutky: 10 mm

Rozmer.: (Ø x v) 10 mm x 155 mm

Vhodné pre: betón

Obsah: 50 ks

Vlastnosti: vr. matice

Vlastnosti materiálu: glavanizované zinkom

V: 155 mm

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3475883 OBO Bettermann čapová kotva 155.00 mm 3498695 50 ks

Popis

Skrutková kotva BZ3 na ukotvenie stredných až ťažkých zaťažení v trhlinovom alebo netrhlinovom betóne. Vhodné pre vysoké zaťaženie s malými okrajovými a stredovými vzdialenosťami. Pre dopad.
Európske technické posúdenie ETA-19/0619 vrátane charakteristických hodnôt pri vystavení ohňu do doby požiarnej odolnosti R 120.
Dôkaz o vhodnosti pre seizmické zaťaženia, kategórie C1 a C2.
Schválenie nárazov od Federálneho úradu civilnej ochrany, Bern, Švajčiarsko.
