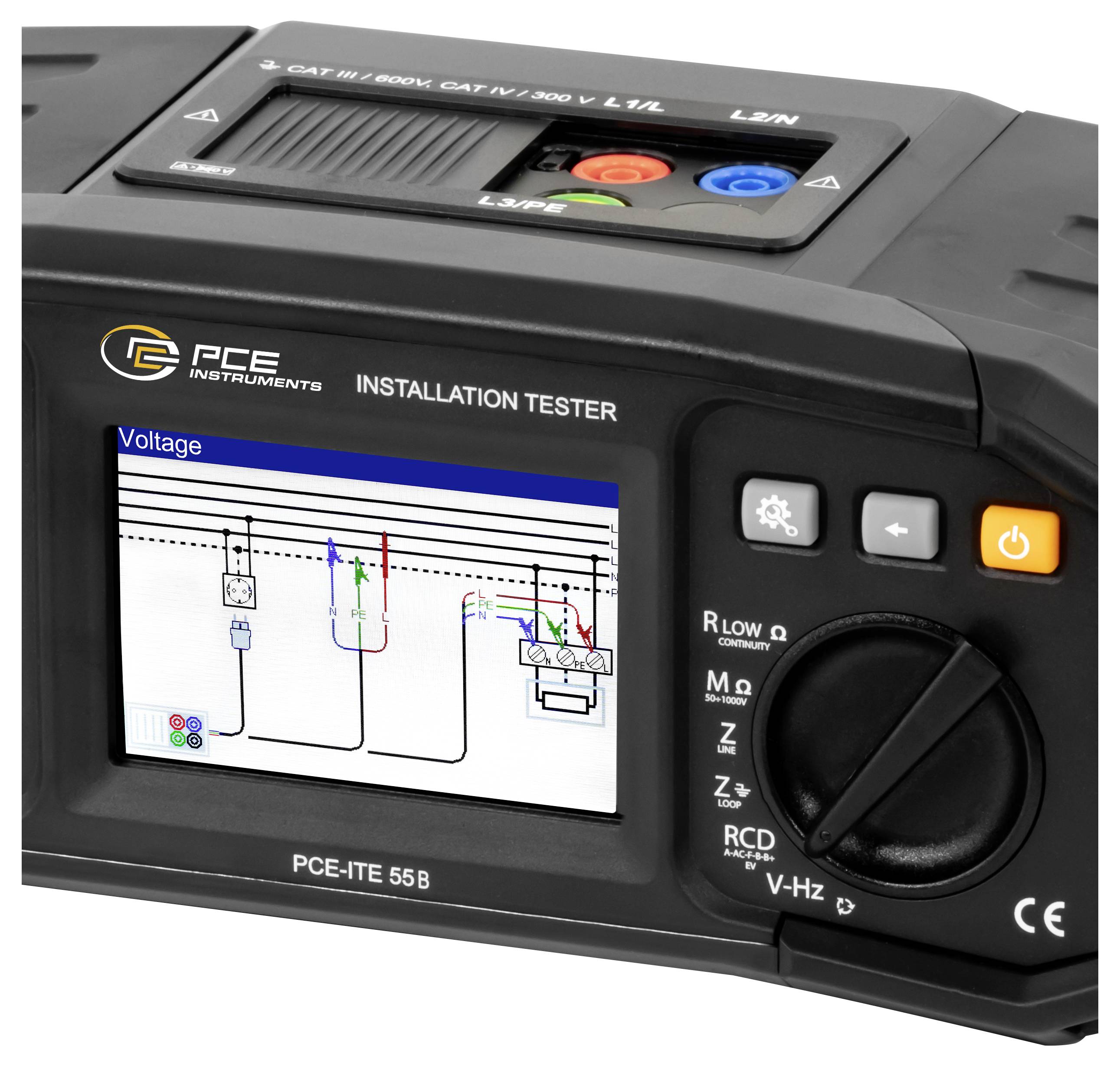

PCE Instruments inštalačné tester, Norma VDE 0100, PCE-ITE 55B, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-ITE 55B
- Multifunkčné meracie zariadenie na testovanie elektrickej bezpečnosti podľa EN 61557 a DIN VDE0100
- RCD typy A, AC, B, B+ a F
- Inštalačný tester s popruhom na prenášanie
- rýchle testovanie na stacionárnych inštaláciách
- Izolačný odpor
- Impedancia poruchovej slučky
- prepínateľné skúšobné napätia a poruchové prúdy
- Jazyky menu nemčina a angličtina
- Impedancia linky a poruchovej slučky
- Skúška priechodnosti
- Napätie, točivé pole a frekvencia
- Testovanie nabíjacích staníc EV s voliteľným testovacím adaptérom
- vrátane testovacích káblov
Technické parametre
- Striedavé napätie AC
- Rozsah merania 0 V... +550 V
- Rozlíšenie 1 V
- Presnosť ± (2 % strednej hodnoty + 2 číslice)
- Izolačný odpor
- Skúšobné napätie DC 50V
- Rozsah merania 0,1 M Ω ... +80 MΩ
- Rozlíšenie 0,001 MΩ (0,100... 1 999)
- 0,01 MΩ (2,00... 80,00)
- Presnosť ± (5 % z mv. + 3 číslice)
- Izolačný odpor
- Skúšobné napätie DC 100 V, 250 V
- Rozsah merania 0,1 M Ω ... +199,9 MΩ
- Rozlíšenie 0,001 MΩ (0,100... 1 999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Presnosť ± (5 % z mv. + 3 číslice)
- Izolačný odpor
- Skúšobné napätie DC 500 V, 1000 V
- Rozsah merania 0,1 M Ω ... +199,9 MΩ
- Rozlíšenie
- 0,001 MΩ (0,100... 1 999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Presnosť ± (2 % strednej hodnoty + 3 číslice)
- Izolačný odpor
- Skúšobné napätie DC 500 V, 1000 V
- Rozsah merania +200 M Ω ... +999 MΩ
- Rozlíšenie 1MΩ
- Presnosť ± (10 % strednej hodnoty)
- Skúška priechodnosti
- Rozsah merania 0,1 Ω ... +20Ω
- Rozlíšenie 0,01Ω
- Presnosť ± (3 % strednej hodnoty + 3 číslice)
- Skúška priechodnosti
- Rozsah merania +20 Ω ... +1999 Ω
- Rozlíšenie 0,1 Ω (20,0 Ω ... 99,9Ω)
- 1Ω (100Ω... 1999 Ω)
- Presnosť ± (5 % strednej hodnoty)
- impedancia
- Rozsah merania 0,25 Ω ... +9999 Ω
- Rozlíšenie 0,01 Ω (0,20... 19,99)
- 0,1Ω (20,0... 99,9)
- 1Ω (100... 9999)
- Presnosť ± (5 % z mv. + 5 číslic)
- Frekvencia
- Rozsah merania +10 Hz ... +499,9 Hz
- Rozlíšenie 0,1 Hz
- Presnosť 0,2 % + 1 číslica
- Typ displeja TFT farebný displej
- Veľkosť displeja 3,3 palca
- Norma(y) EN61557, DIN VDE 0100
- Prevádzková doba 15 hodín
- Automatické vypínanie nastaviteľné 0,5... 60 minút
- Automatické vypnutie možno deaktivovať Áno
- Prúdová charakteristika RCD A, AC
- Vypínací prúd RCD 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1 000 mA, 100 mA
- Vypínací čas RCD 0 ... 500 ms
- Dotykové napätie 0... 99.9 V
- Jazyk menu nemčina, angličtina
- Trieda ochrany (prístroj) IP42
- Napájací akumulátor, napájací zdroj
- Hmotnosť: 1300 g
- Hmotnosť zariadenia s rozsahom dodávky 1750 g
- Hmotnosť zariadenia vrátane rozsahu dodávky a vonkajšieho obalu 1930 g
- Rozmery (D x Š x V) 250 x 135 x 107 mm
- Prevádzkové podmienky 0... 40 °C, 95 % RH
- Podmienky skladovania -10 ... 70 °C, 90 % RH
- Kategória výrobku
inštalačné tester
bez certifikátu
- Kategória merania
CAT II 600 V
CAT IV 300 V
- Rozmer.
(d x š x v) 250 x 135 x 107 mm
- Hmotnosť
1300 g
IP42
- Rozsah merania VDE
test RCD (AC, A, F, B, B +)
odpor
frekvencia
impedancia vedenia
izolačný odpor
napätie
Impedancia chybné slučky
odpor ochranného vodiča
slučková impedancia
prúd ochranného vodiča
Zobraziť viac
- Norma DIN
DIN VDE 0100
DIN EN 61557
- Displej
LCD
- Presnosť
2 %
- Šírka
135 mm
- V
107 mm
- Dĺžka
250 mm
- Priebeh skúšky
automatický
- Napájanie VDE
na batérie
napájanie z el. siete
- Pamäť (VDE)
nie
- Typ
PCE-ITE 55B
- Norma VDE
0100
- Vlastnosti
RCD / FI test
Test zariadenia PV
Na stiahnutie
Datasheet
Datasheet 3192923 PCE Instruments inštalačné tester, Norma VDE 0100, PCE-ITE 55B, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3192923 PCE Instruments inštalačné tester, Norma VDE 0100, PCE-ITE 55B, EN a DE menu
Popis
Inštalačný tester je multifunkčné meracie zariadenie, ktoré je vhodné na testovanie elektrickej bezpečnosti podľa noriem EN 61557 a DIN VDE 0100. Ponúka mnoho funkcií, ktoré sú špeciálne navrhnuté na kontrolu a vyhodnocovanie elektrických inštalácií. Inštalačný tester môže vykonávať presné meranie izolačného odporu medzi živými časťami a zemou. Pomocou testu RCD je možné efektívne testovať prúdové chrániče typu A a AC, B, B+ a F. To zaisťuje správne fungovanie týchto životne dôležitých ochranných zariadení.
Inštalačný tester umožňuje rýchle a presné meranie odporu slučky, aby sa zabezpečilo, že v prípade poruchového prúdu existuje dostatočný odpor na zaistenie bezpečného vypnutia. Okrem toho meranie odporu ochranného vodiča umožňuje kontrolu kontinuity vodičov a spojov. Grafické znázornenie zapojenia pomáha operátorovi vykonávať správne merania.

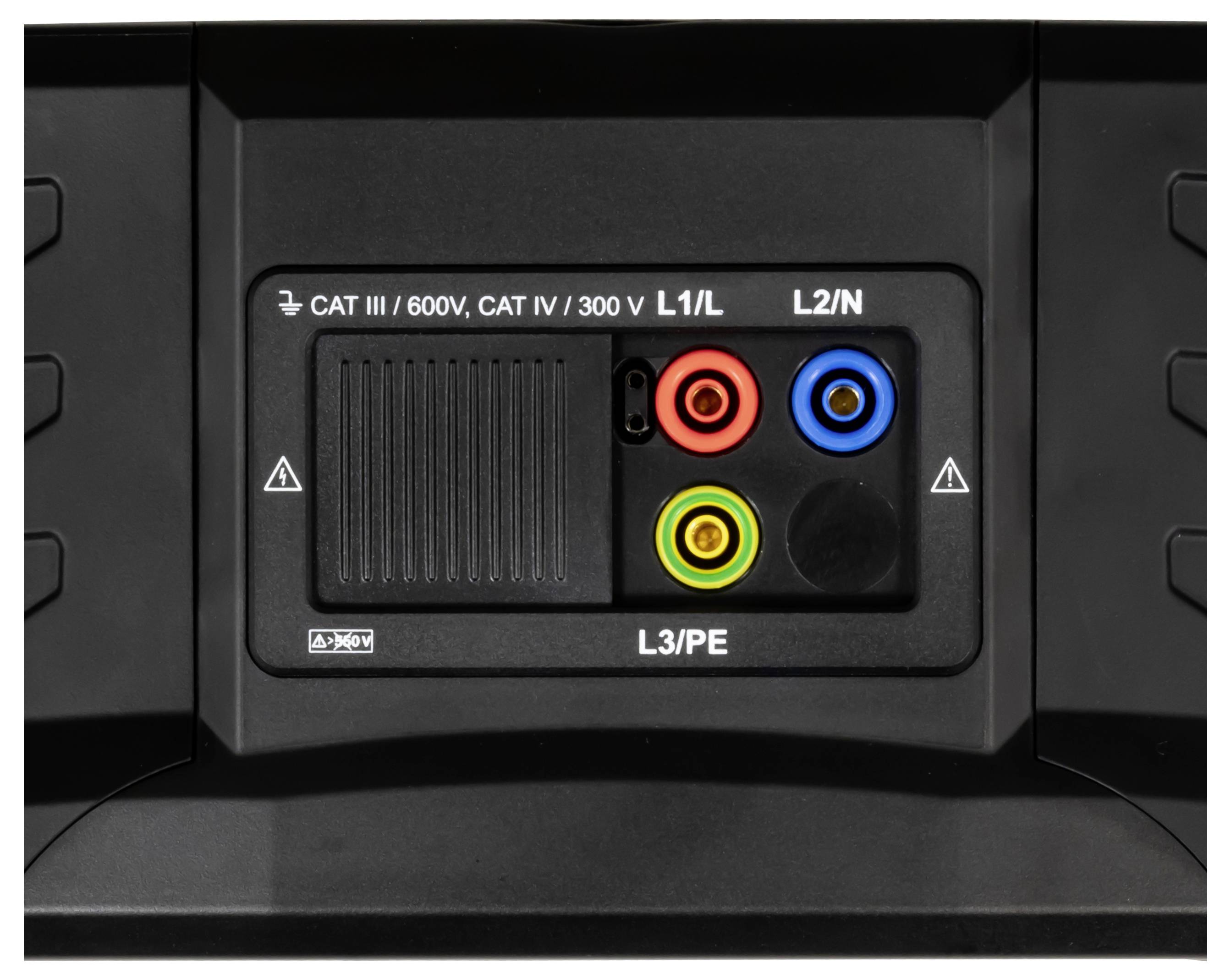

Jas displeja je možné nastaviť v 4 úrovniach. Nastaviteľný tón alarmu varuje v prípade chyby alebo pri prekročení hraničnej hodnoty. Nastaviteľný čas vypnutia inštalačného testera môže zabrániť neúmyselnému vybitiu batérií. Prístroj je dodávaný s testovacími káblami, ktoré spĺňajú špecifické požiadavky CAT III / 600 V a CAT IV / 300 V.
Inštalačný tester ponúka užívateľsky prívetivé rozhranie, prehľadné zobrazovacie prvky a robustnú konštrukciu, ktorá vyhovuje potrebám rôznych prostredí. Dodržiavaním medzinárodných noriem zaisťuje bezpečné a spoľahlivé posúdenie elektrických inštalácií podľa najvyšších priemyselných noriem.
S našimi voliteľnými testovacími adaptérmi EVSE je možné testy vykonávať aj na nástenných boxoch a nabíjacích staniciach pre elektrické vozidlá.
Tento text bol preložený strojovo.
Inštalačný tester umožňuje rýchle a presné meranie odporu slučky, aby sa zabezpečilo, že v prípade poruchového prúdu existuje dostatočný odpor na zaistenie bezpečného vypnutia. Okrem toho meranie odporu ochranného vodiča umožňuje kontrolu kontinuity vodičov a spojov. Grafické znázornenie zapojenia pomáha operátorovi vykonávať správne merania.
Jas displeja je možné nastaviť v 4 úrovniach. Nastaviteľný tón alarmu varuje v prípade chyby alebo pri prekročení hraničnej hodnoty. Nastaviteľný čas vypnutia inštalačného testera môže zabrániť neúmyselnému vybitiu batérií. Prístroj je dodávaný s testovacími káblami, ktoré spĺňajú špecifické požiadavky CAT III / 600 V a CAT IV / 300 V.
Inštalačný tester ponúka užívateľsky prívetivé rozhranie, prehľadné zobrazovacie prvky a robustnú konštrukciu, ktorá vyhovuje potrebám rôznych prostredí. Dodržiavaním medzinárodných noriem zaisťuje bezpečné a spoľahlivé posúdenie elektrických inštalácií podľa najvyšších priemyselných noriem.
S našimi voliteľnými testovacími adaptérmi EVSE je možné testy vykonávať aj na nástenných boxoch a nabíjacích staniciach pre elektrické vozidlá.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 x tester inštalácie PCE-ITE 55B
- 1 x testovací kábel pre EU zásuvky Schuko
- 3x testovacie káble 1m

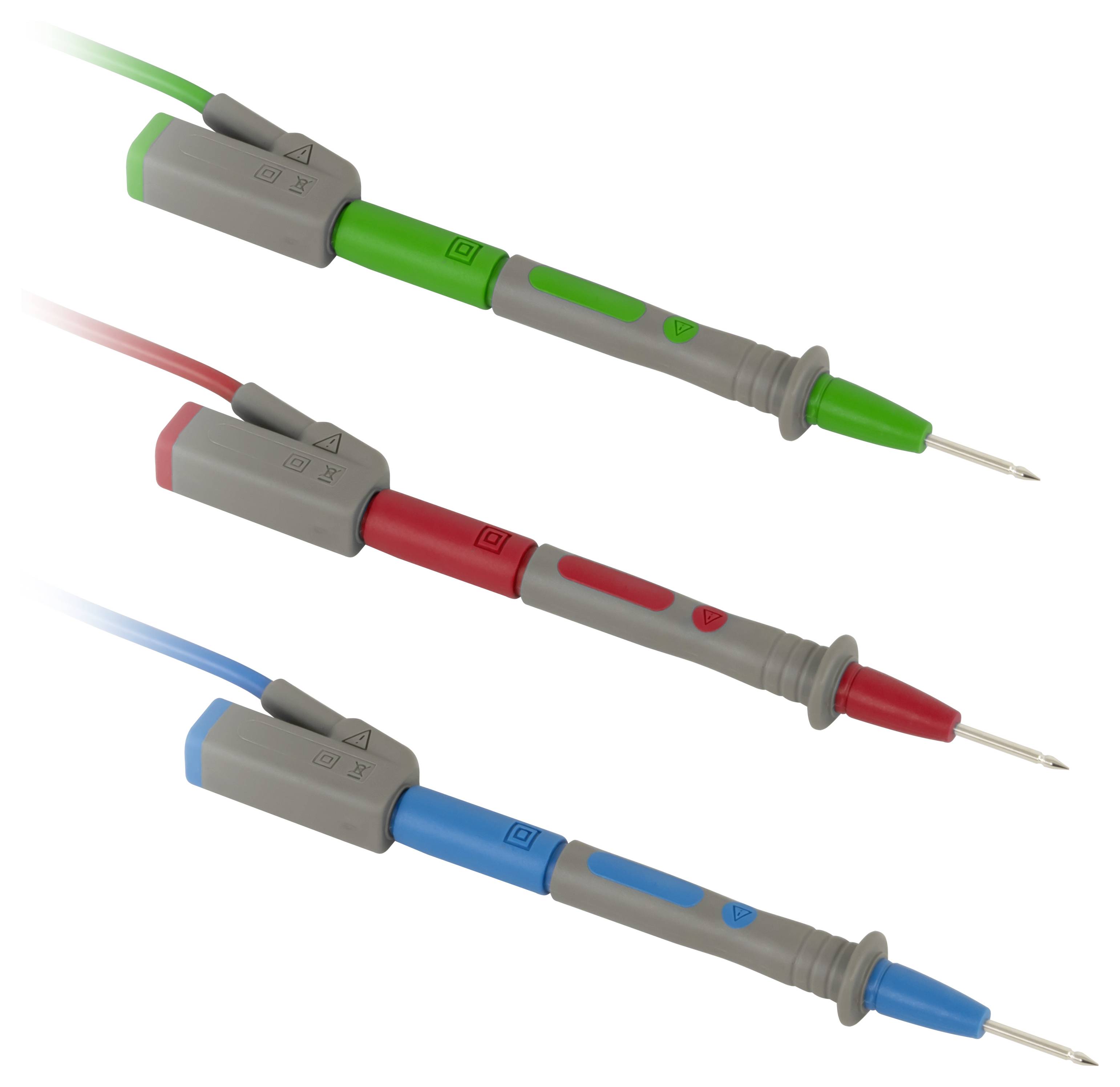

- 3 x skúšobné tipy

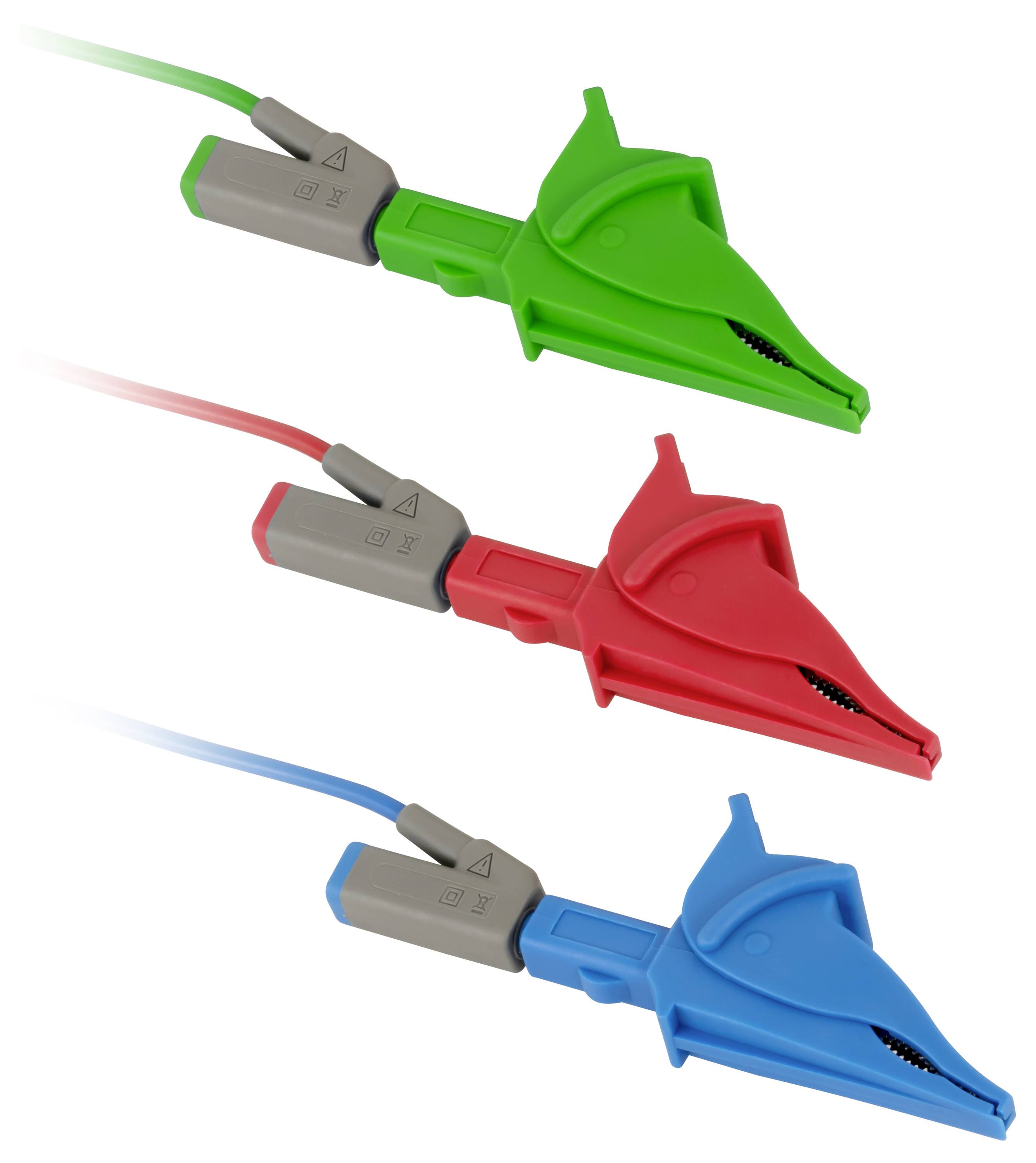

- 3 x krokosvorka
- 1 x popruh na prenášanie
- 6x 1,5V AA batérie
- 1 x certifikát o továrenskej kalibrácii
- 1 x Návod na použitie
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
