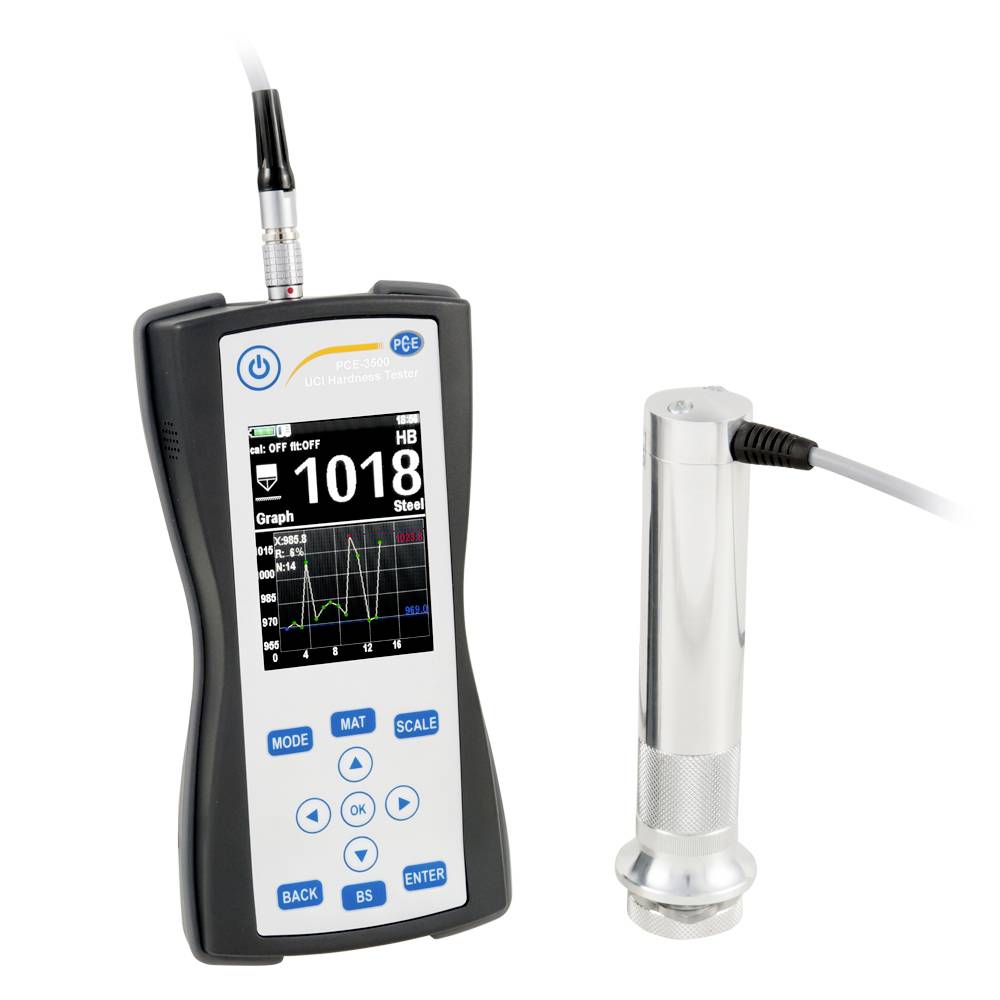

PCE Instruments PCE-3500 prístroj na meranie tvrdosti Brinell, Vickers, UCI, Rockwell, Leeb, pevnosť v ťahu (MPa)

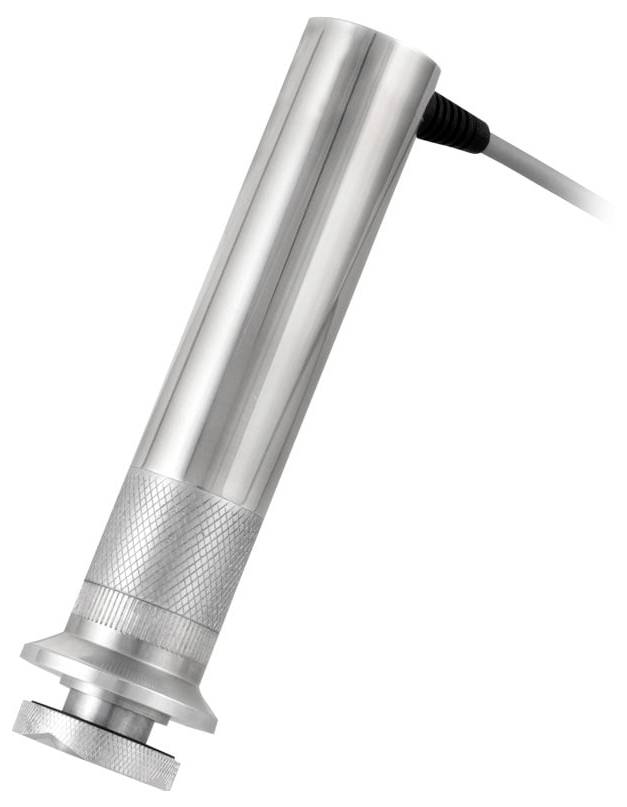

Ultrazvukový tvrdomer sa používa na nedeštruktívne meranie tvrdosti kovových komponentov. Ultrazvukový tvrdomer pracuje podľa metódy ultrazvukovej kontaktnej impedancie. V procese UCI je Vickersov diamant na testovacej sonde excitovaný prirodzenou rezonanciou. Stlačením skúšobnej sondy sa frekvencia vibrácií tlmí v závislosti od tvrdosti povrchu a v závislosti od modulu pružnosti materiálu a kontaktnej plochy. Tvrdosť povrchu môže byť určená z výsledného frekvenčného posunu, pričom sa berie do úvahy materiálová charakteristická krivka.

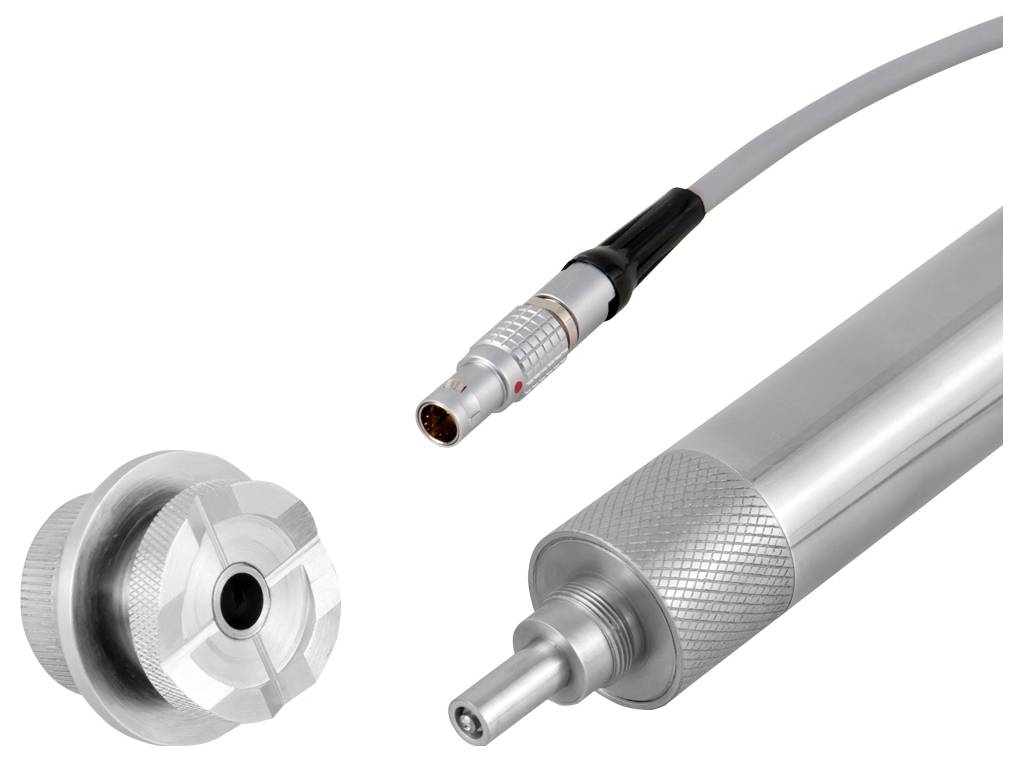

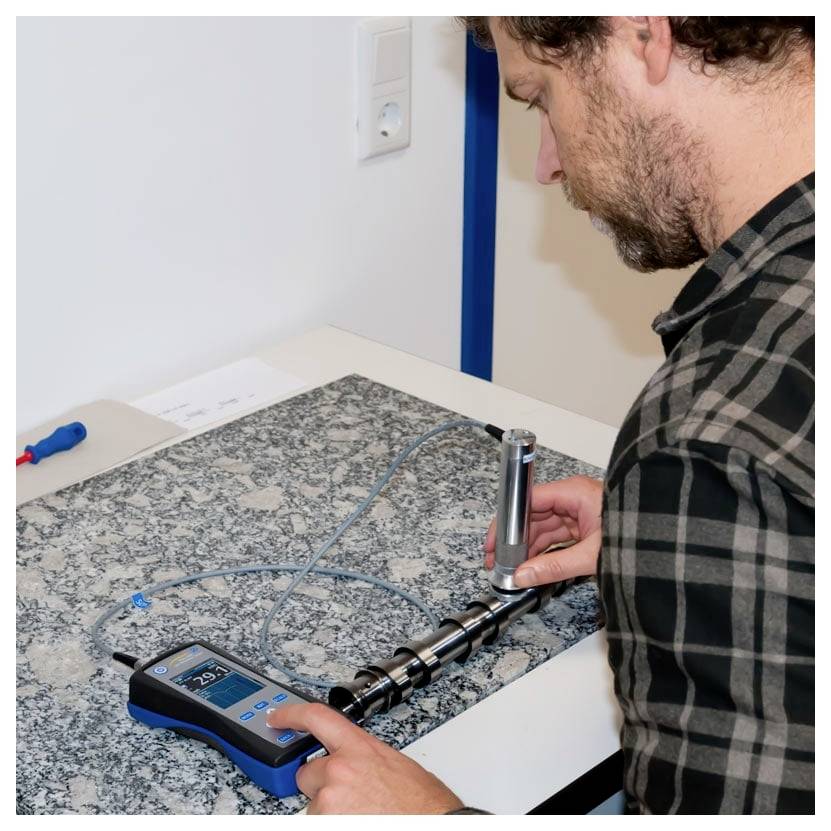

Ultrazvukový tvrdomer pracuje nedeštruktívne. Aj keď sa na povrchu vytvorí mikroskopicky malý dojem, bežne to nie je okom viditeľné. Vďaka nízkej hĺbke prieniku diamantu Vickers je ultrazvukový tvrdomer vhodný najmä pre povrchovo kalené súčiastky, aké vznikajú pri nitridácii alebo indukčnom kalení. Typické aplikácie možno nájsť v lisovacích nástrojoch, lisoch, tenkostenných komponentoch, ozubených kolesách, lopatkách turbín, vačkových hriadeľoch alebo zvarových švoch. Ultrazvukový tvrdomer je vhodný aj pre mnoho ďalších aplikácií v oblasti skúšania tvrdosti. Vďaka vymeniteľným sondám s rôznymi prítlačnými silami je možné pokryť širokú škálu aplikácií.

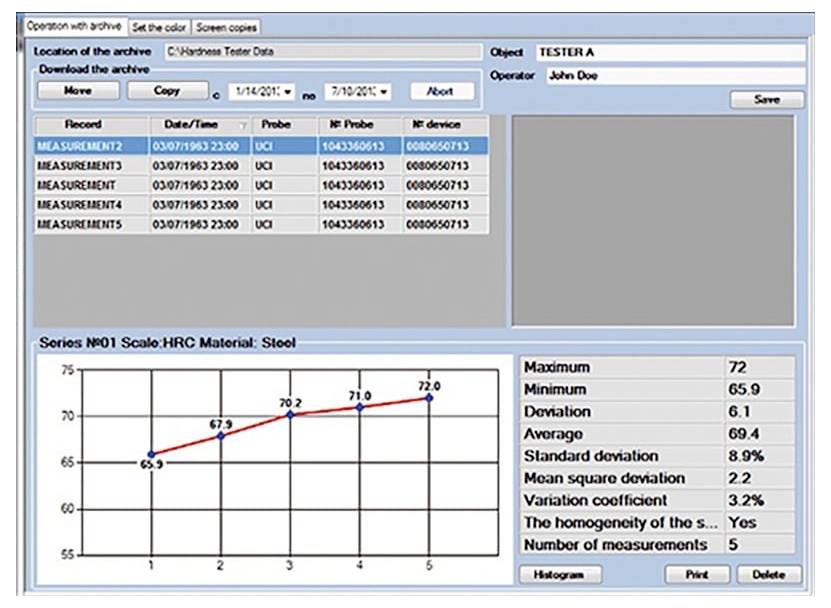

Po zmeraní tvrdosti súčiastky ultrazvukový tvrdomer zobrazí rôzne štatistické hodnoty ako min./max. a priemerné hodnoty. Je možné určiť aj smerodajnú odchýlku a ďalšie koeficienty a zobraziť aj histogram. Keďže ultrazvukový tvrdomer má internú pamäť, namerané údaje je možné po meraní vyhodnotiť pomocou softvéru.
