PCE Instruments PCE-BPD-U-41D digitálny panelový merač, Vstavaný displej PCE-BPD-U-41D, PCE-BPD-U-41D
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (947,15 € / kus)
947,15 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Vstavaný displej PCE-BPD-U-41D
- Displej s kovovým puzdrom
- Montáž na stenu a rozvádzač
- IP65
- jasne červený LED indikátor
- individuálne konfigurovateľné
- Výška číslic až 100 mm
- rôzne výstupné signály
- Displej čitateľný z veľkej vzdialenosti
Technické parametre
- Funkcia na konverziu analógového signálu na použiteľnú hodnotu
- Vstupný signál 4... 20mA, ±20mADC, 0... 10 V DC, ± 10 V DC
- maximálny vstupný signál 100 mA alebo 100 V DC
- Vstupná impedancia (meranie prúdu) 11 Ω
- Vstupná impedancia (meranie napätia) 932 kΩ
- Počet číslic 4
- Výška číslic 100 mm
- maximálna čítacia vzdialenosť 50 m
- Presnosť 0,05 % F.S. mb
- Frekvencia merania 15 Hz
- Čas odozvy pri zmene hodnoty z 0 na 99 % signálu 120 ms
- Rozsah zobrazenia -1999 ... 9999
- Počet východov 2
- Príkon 5,25 W
- (bez voliteľného príslušenstva)
- Príkon 6,75 W (s voliteľným príslušenstvom)
- Napájanie snímača 20, 15, 10, 5 V DC
- Presnosť napájania snímača ±5%
- maximálny napájací prúd snímača 35 mA (s ochranou proti skratu)
- Napájanie 11... 36 V DC
- Hmotnosť: 2500 g
- Viac špecifikácií
- Prierez kábla pre vstupný a výstupný signál< 0,5 mm²
- Prierez kábla pre< 2,5 mm²
- napájacie napätie
- Displej 7 segmentový displej
- Pozorovací uhol 120°
- Čas zahrievania 15 minút
- Prevádzkové podmienky 0 ... 50 °C,< 90 % r. F., nekondenzačný
- Podmienky skladovania -20 ... 70 °C,< 90 % r. F., nekondenzačný

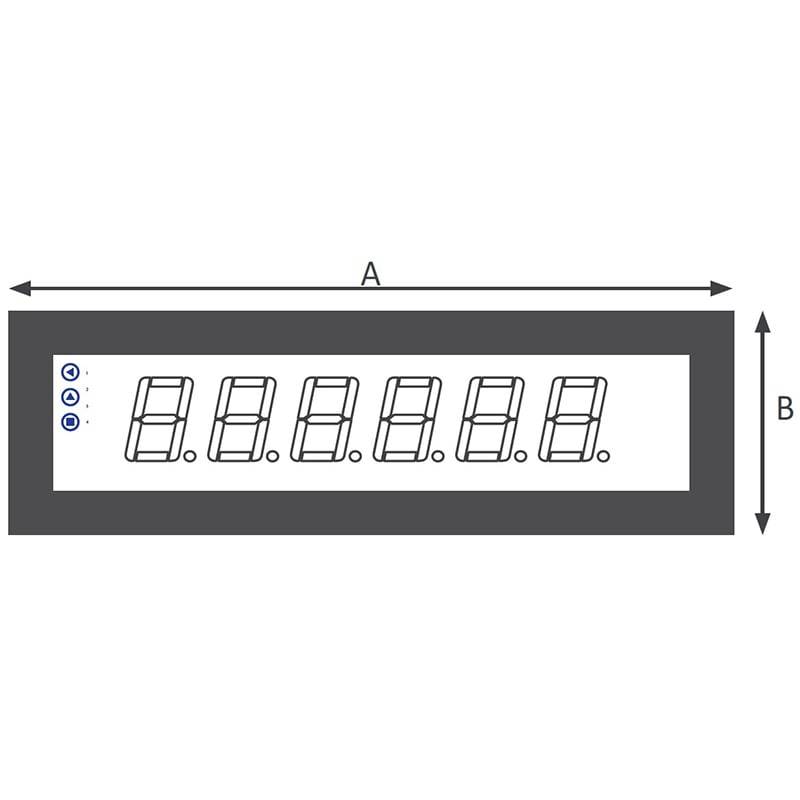

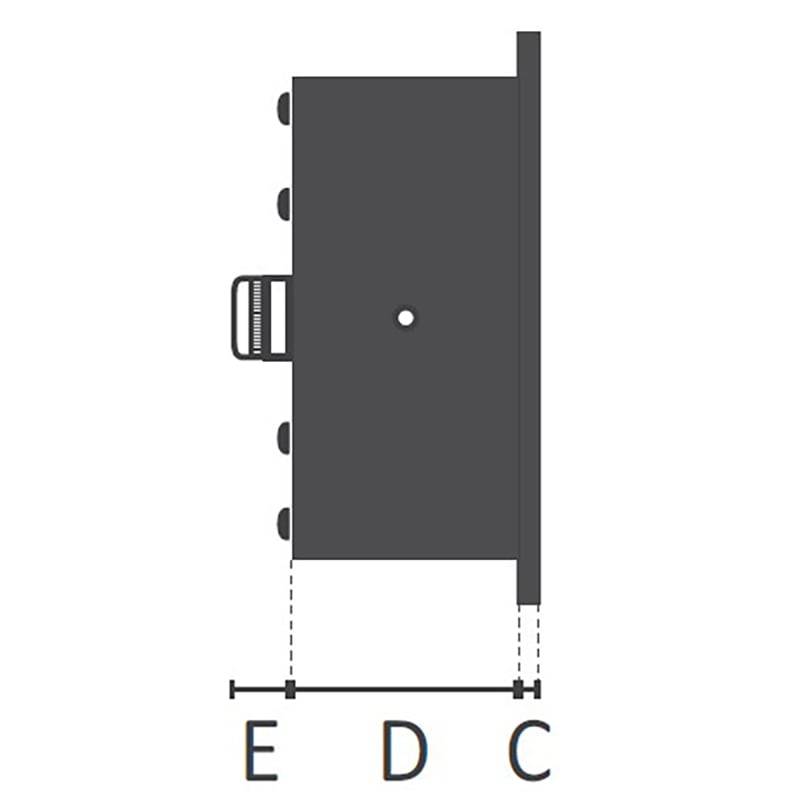

- Rozmery (náčrt vyššie s obrázkami) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm
- Kategória výrobku
digitálny panelový merač
- Meracie funkcie
prúd
- Rozsah merania (min.)
4 mA
- Typ
PCE-BPD-U-41D
- Rozsah merania (max.)
20 mA
- Technológia displeja
LED
IP65
- Montážna šírka
542 mm
- Displej (counts)
999999
- Montážna výška
166 mm
- Prevádzkové napätie
265 V/AC
- Rozmer.
(d x š x v) 542 x 55 x 166 mm
- Hmotnosť
3500 g
- Prevádzkové napätie max.
265 V/AC
- Min. prevádzkové napätie
85 V/AC
- Osvetlenie displeja
červené
- Vlastnosti
konfigurovateľné jednotky
- Montážna hĺbka
55 mm
- Šírka
55 mm
- V
166 mm
- Dĺžka
542 mm
- Výška číslic
100 mm
bez certifikátu
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813562 PCE Instruments PCE-BPD-U-41D digitálny panelový merač, Vstavaný displej PCE-BPD-U-41D, PCE-BPD-U-41D
Popis
Displej je navrhnutý tak, aby zobrazované hodnoty bolo možné čítať z veľkej vzdialenosti. S výškou číslic 60 mm alebo 100 mm je čítacia vzdialenosť pre displej 25 m alebo 50 m. Červené LED diódy na displeji umožňujú čítanie nameraných hodnôt aj vo veľmi jasnom prostredí. Kryt displeja je vyrobený z kovu a je odolný voči striekajúcej vode s krytím IP65. Displej je teda možné používať v náročných podmienkach prostredia.
Ako vstupný signál je k dispozícii mnoho rôznych variantov zobrazenia. Displej okrem iného podporuje 4 … 20 mA a impulzy. Displej sa konfiguruje priamo pomocou klávesnice. Pre displej sú voliteľne dostupné výstupné rozhrania. To umožňuje prepínať procesné signály a impulzy cez displej, napríklad pri dosiahnutí hraničnej hodnoty.
Displej je možné zarovnať vertikálne pre optimálne zarovnanie pri montáži na stenu. Okrem montáže na stenu je možné displej namontovať na rozvádzač. Izolácia na kryte displeja zaisťuje, že sa do rozvádzača nedostane voda.
Tento text bol preložený strojovo.
Ako vstupný signál je k dispozícii mnoho rôznych variantov zobrazenia. Displej okrem iného podporuje 4 … 20 mA a impulzy. Displej sa konfiguruje priamo pomocou klávesnice. Pre displej sú voliteľne dostupné výstupné rozhrania. To umožňuje prepínať procesné signály a impulzy cez displej, napríklad pri dosiahnutí hraničnej hodnoty.
Displej je možné zarovnať vertikálne pre optimálne zarovnanie pri montáži na stenu. Okrem montáže na stenu je možné displej namontovať na rozvádzač. Izolácia na kryte displeja zaisťuje, že sa do rozvádzača nedostane voda.
Tento text bol preložený strojovo.
Prevedenie
- Displej s kovovým puzdrom
- Montáž na stenu a rozvádzač
- IP65
- jasne červený LED indikátor
- individuálne konfigurovateľné
- Výška číslic až 100 mm
- rôzne výstupné signály
- Displej čitateľný z veľkej vzdialenosti
Rozsah dodávky
- 1 x displej PCE-BPD-U-41D
- 1 * Návod na použitie
