Hlavné benefity

Vstavaný displej PCE-BPD-U-46A

Priemyselný digitálny displej s kovovým krytom
Montáž na stenu a rozvádzač
IP65
jasne červený LED indikátor
individuálne konfigurovateľné
Výška číslic až 100 mm
rôzne výstupné signály
Displej čitateľný z veľkej vzdialenosti

Technické parametre

Funkcia na konverziu analógového signálu na použiteľnú hodnotu
Vstupný signál 4... 20mA, ±20mADC, 0... 10 V DC, ± 10 V DC
maximálny vstupný signál 100 mA alebo 100 V DC
Vstupná impedancia (meranie prúdu) 11 Ω
Vstupná impedancia (meranie napätia) 932 kΩ
Počet číslic 4
Výška číslic 60 mm
maximálna čítacia vzdialenosť 25 m
Presnosť 0,05 % F.S. mb
Frekvencia merania 15 Hz
Čas odozvy na zmeny hodnoty 120 ms
od 0 do 99 % signálu
Rozsah zobrazenia -1999 ... 9999
Počet východov 2
Spotreba energie 3 W (bez voliteľného príslušenstva)
Spotreba energie 5 W (s voliteľným príslušenstvom)
Napájanie snímača 20, 15, 10, 5 V DC
Presnosť napájania snímača ±5%
maximálny napájací prúd snímača 35 mA (s ochranou proti skratu)
Napájanie 85 ... 265VAC / 120... 370 V DC
Hmotnosť: 2200 g
Viac špecifikácií
Prierez kábla pre vstupný a výstupný signál< 0,5 mm²
Prierez kábla pre napájacie napätie< 2,5 mm²
Displej 7 segmentový displej
Pozorovací uhol 120°
Čas zahrievania 15 minút
Prevádzkové podmienky 0 ... 50 °C,< 90 % r. F., nekondenzačný
Podmienky skladovania -20 ... 70 °C,< 90 % r. F., nekondenzačný

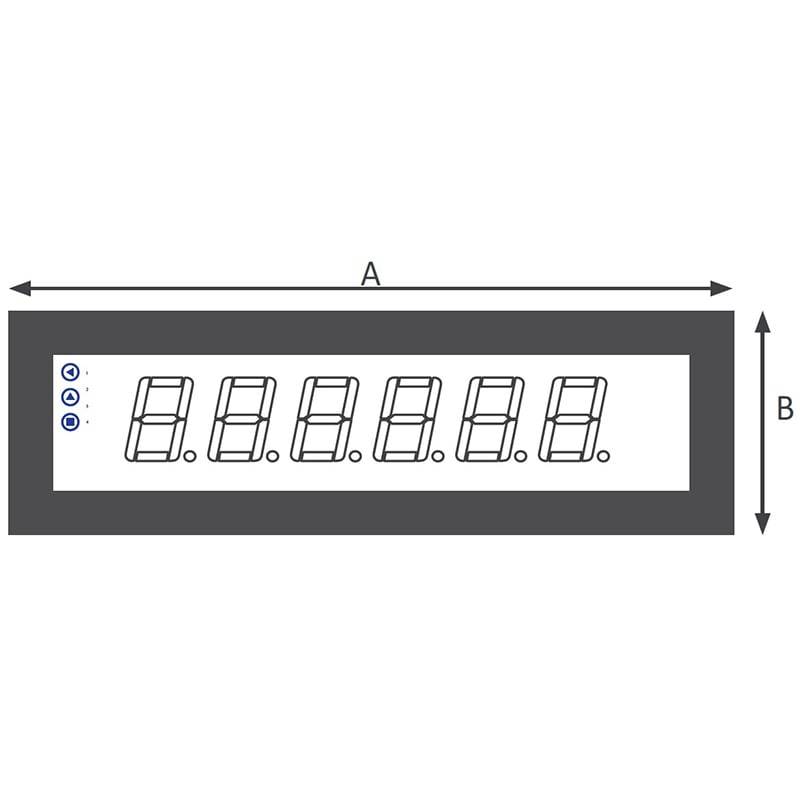

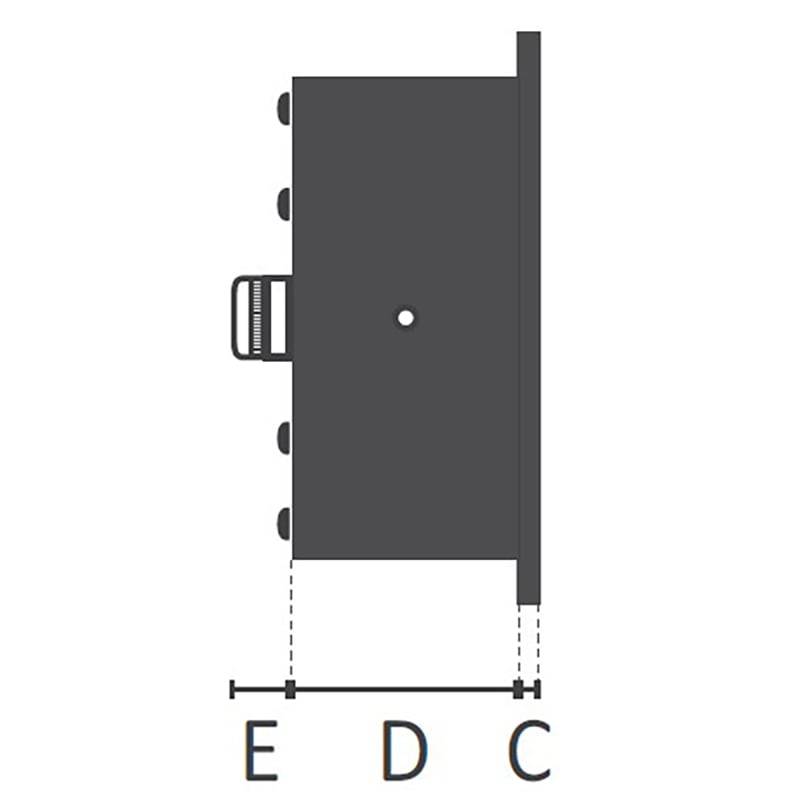

Rozmery (náčrt vyššie s obrázkami) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm

Kategória výrobku: digitálny panelový merač

Meracie funkcie: prúd

Typ: PCE-BPD-U-46A

Technológia displeja: LED

: IP65

Displej (counts): 999999

Prevádzkové napätie: 265 V/AC

Rozmer.: (d x š x v) 542 x 55 x 166 mm

Hmotnosť: 3500 g

Prevádzkové napätie max.: 265 V/AC

Min. prevádzkové napätie: 85 V/AC

Osvetlenie displeja: červené

Vlastnosti: konfigurovateľné jednotky

Šírka: 55 mm

V: 166 mm

Dĺžka: 542 mm

Výška číslic: 100 mm

: bez certifikátu

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2813563 PCE Instruments PCE-BPD-U-46A digitálny panelový merač, Vstavaný displej PCE-BPD-U-46A, PCE-BPD-U-46A

Popis

Priemyselný digitálny displej je navrhnutý tak, aby zobrazované namerané hodnoty bolo možné čítať z veľkej vzdialenosti. S výškou číslic 60 mm alebo 100 mm je čítacia vzdialenosť pre priemyselný digitálny displej 25 m alebo 50 m. Červené LED diódy priemyselného digitálneho displeja umožňujú čítanie nameraných hodnôt aj vo veľmi jasnom prostredí. Kryt priemyselného digitálneho displeja je vyrobený z kovu a je odolný voči striekajúcej vode s krytím IP65. Priemyselný digitálny displej sa teda môže používať v náročných podmienkach prostredia.

Ako vstupné signály pre priemyselné digitálne displeje je k dispozícii mnoho rôznych variantov. Okrem iného priemysel podporuje digitálne displeje 4 ... 20 mA a impulzy. Priemyselný digitálny displej sa konfiguruje priamo pomocou klávesnice. Digitálne zobrazovacie výstupné rozhrania sú voliteľne dostupné pre priemysel. To umožňuje napríklad prepínanie procesných signálov a impulzov cez priemyselný digitálny displej pri dosiahnutí hraničnej hodnoty.

Priemyselný digitálny displej je možné vertikálne zarovnať pre optimálne zarovnanie pri montáži na stenu. Okrem montáže na stenu je možné priemyselný digitálny displej namontovať na rozvádzač. Izolácia na kryte priemyselného digitálneho displeja zaisťuje, že sa do riadiacej skrine nedostane žiadna voda.
