Hlavné benefity

Vstavaný displej PCE-BPD-U-46D

Displej s kovovým puzdrom
Montáž na stenu a rozvádzač
IP65
jasne červený LED indikátor
individuálne konfigurovateľné
Výška číslic až 100 mm
rôzne výstupné signály
Displej čitateľný z veľkej vzdialenosti

Technické parametre

Funkcia na konverziu analógového signálu na použiteľnú hodnotu
Vstupný signál 4... 20mA, ±20mADC, 0... 10 V DC, ± 10 V DC
maximálny vstupný signál 100 mA alebo 100 V DC
Vstupná impedancia (meranie prúdu) 11 Ω
Vstupná impedancia (meranie napätia) 932 kΩ
Počet číslic 4
Výška číslic 60 mm
maximálna čítacia vzdialenosť 25 m
Presnosť 0,05 % F.S. mb
Frekvencia merania 15 Hz
Čas odozvy pri zmene hodnoty z 0 na 99 % signálu 120 ms
Rozsah zobrazenia -1999 ... 9999
Počet východov 2
Spotreba energie 3 W (bez voliteľného príslušenstva)
Spotreba energie 5 W (s voliteľným príslušenstvom)
Napájanie snímača 20, 15, 10, 5 V DC
Presnosť napájania snímača ±5%
maximálny napájací prúd snímača 35 mA (s ochranou proti skratu)
Napájanie 11... 36 V DC
Hmotnosť: 2200 g
Viac špecifikácií
Prierez kábla pre vstupný a výstupný signál< 0,5 mm²
Prierez kábla pre< 2,5 mm²
napájacie napätie
Displej 7 segmentový displej
Pozorovací uhol 120°
Čas zahrievania 15 minút
Prevádzkové podmienky 0 ... 50 °C,< 90 % r. F., nekondenzačný
Podmienky skladovania -20 ... 70 °C,< 90 % r. F., nekondenzačný

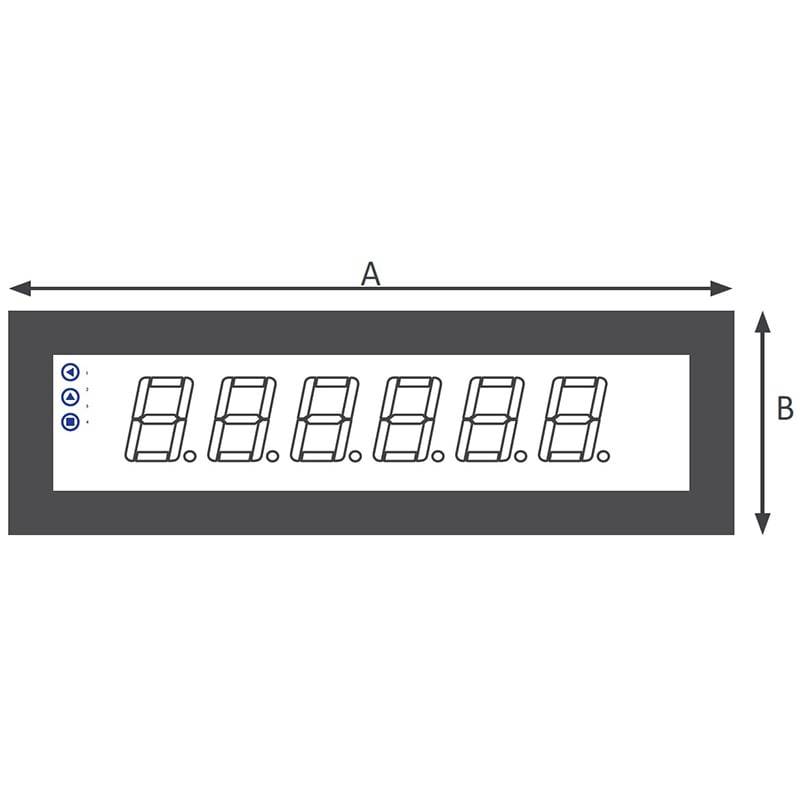

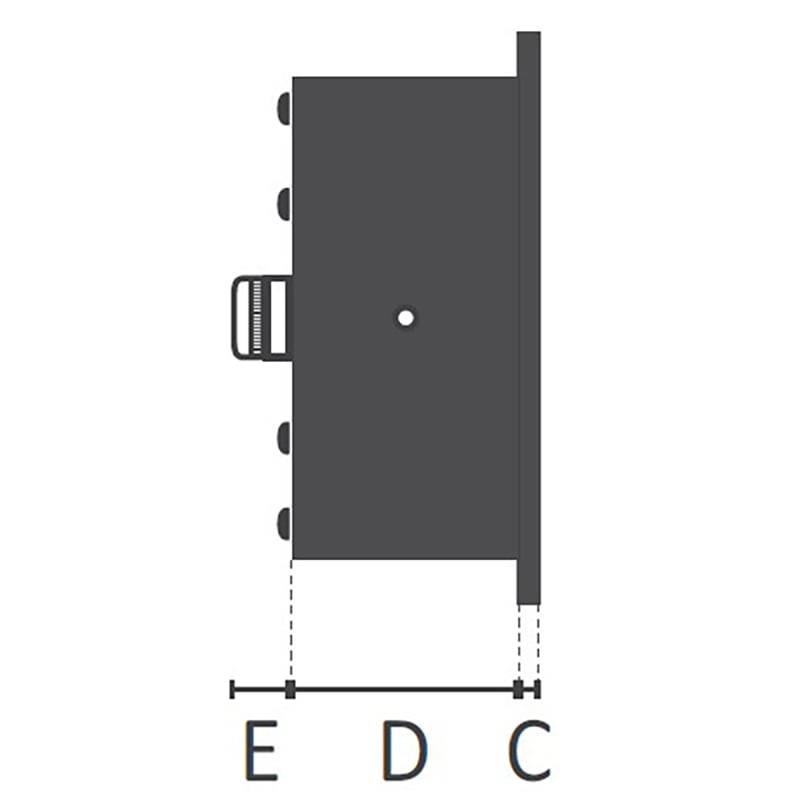

Rozmery (náčrt vyššie s obrázkami) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm

Kategória výrobku: digitálny panelový merač

Meracie funkcie: prúd

Rozsah merania (min.): 4 mA

Typ: PCE-BPD-U-46D

Rozsah merania (max.): 100 mA

Technológia displeja: LED

: IP65

Displej (counts): 999999

Prevádzkové napätie: 265 V/AC

Rozmer.: (d x š x v) 542 x 55 x 166 mm

Hmotnosť: 3500 g

Prevádzkové napätie max.: 265 V/AC

Min. prevádzkové napätie: 85 V/AC

Osvetlenie displeja: červené

Vlastnosti: konfigurovateľné jednotky

Šírka: 55 mm

V: 166 mm

Dĺžka: 542 mm

Výška číslic: 100 mm

: bez certifikátu

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2813564 PCE Instruments PCE-BPD-U-46D digitálny panelový merač, Vstavaný displej PCE-BPD-U-46D, PCE-BPD-U-46D

Popis

Displej je navrhnutý tak, aby zobrazované hodnoty bolo možné čítať z veľkej vzdialenosti. S výškou číslic 60 mm alebo 100 mm je čítacia vzdialenosť pre displej 25 m alebo 50 m. Červené LED diódy na displeji umožňujú čítanie nameraných hodnôt aj vo veľmi jasnom prostredí. Kryt displeja je vyrobený z kovu a je odolný voči striekajúcej vode s krytím IP65. Displej je teda možné používať v náročných podmienkach prostredia.

Ako vstupný signál je k dispozícii mnoho rôznych variantov zobrazenia. Displej okrem iného podporuje 4 … 20 mA a impulzy. Displej sa konfiguruje priamo pomocou klávesnice. Pre displej sú voliteľne dostupné výstupné rozhrania. To umožňuje prepínať procesné signály a impulzy cez displej, napríklad pri dosiahnutí hraničnej hodnoty.

Displej je možné zarovnať vertikálne pre optimálne zarovnanie pri montáži na stenu. Okrem montáže na stenu je možné displej namontovať na rozvádzač. Izolácia na kryte displeja zaisťuje, že sa do rozvádzača nedostane voda.
