Name: PCE Instruments PCE-RT 2000-ICA Prístroj na meranie drsnosti Kalibrované podľa (ISO) -1 – 1000 µm
Brand: PCE Instruments
SKU: 3812714
Availability: BackOrder

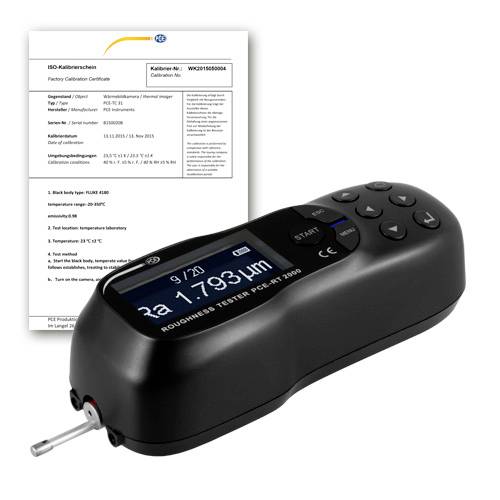

Prenosný tester drsnosti s displejom a kalibračným certifikátom zobrazeným za ním, naznačujúcim kalibrovaný meracie zariadenie.

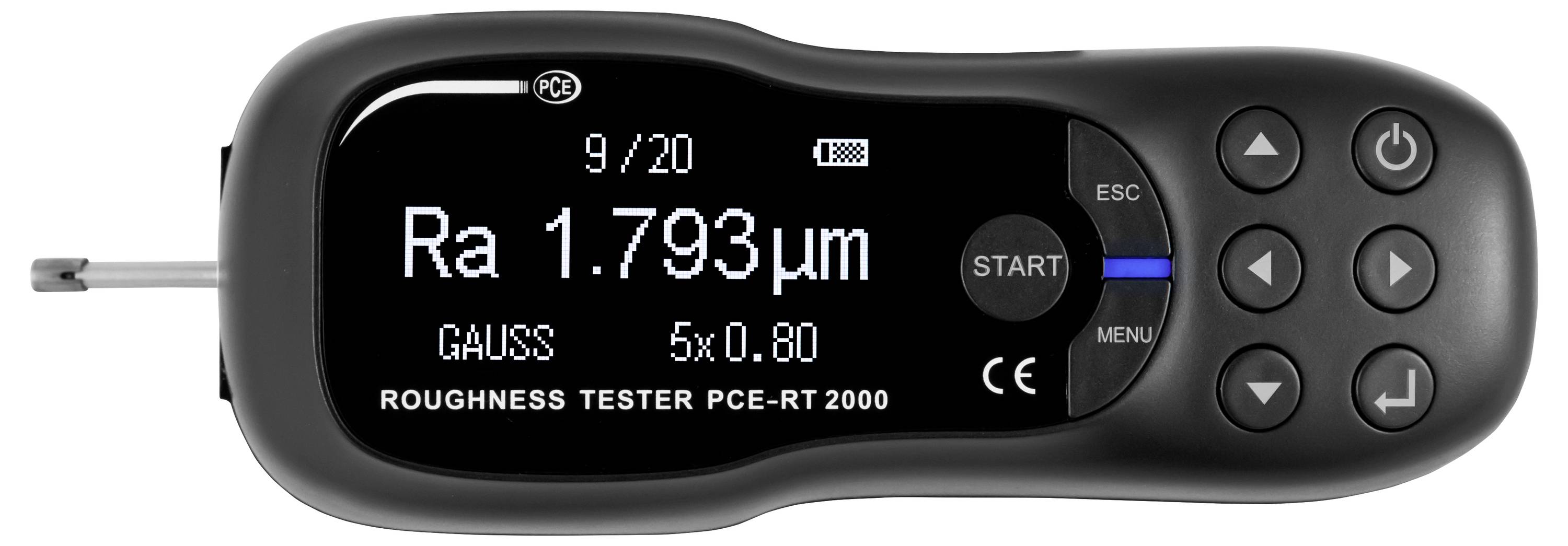

Ručný prístroj na meranie drsnosti zobrazujúci meranie „Ra 1,793 µm" s režimom „GAUSS" a nastaveniami 5x 0,80, na čiernom zariadení s ovládacími tlačidlami.

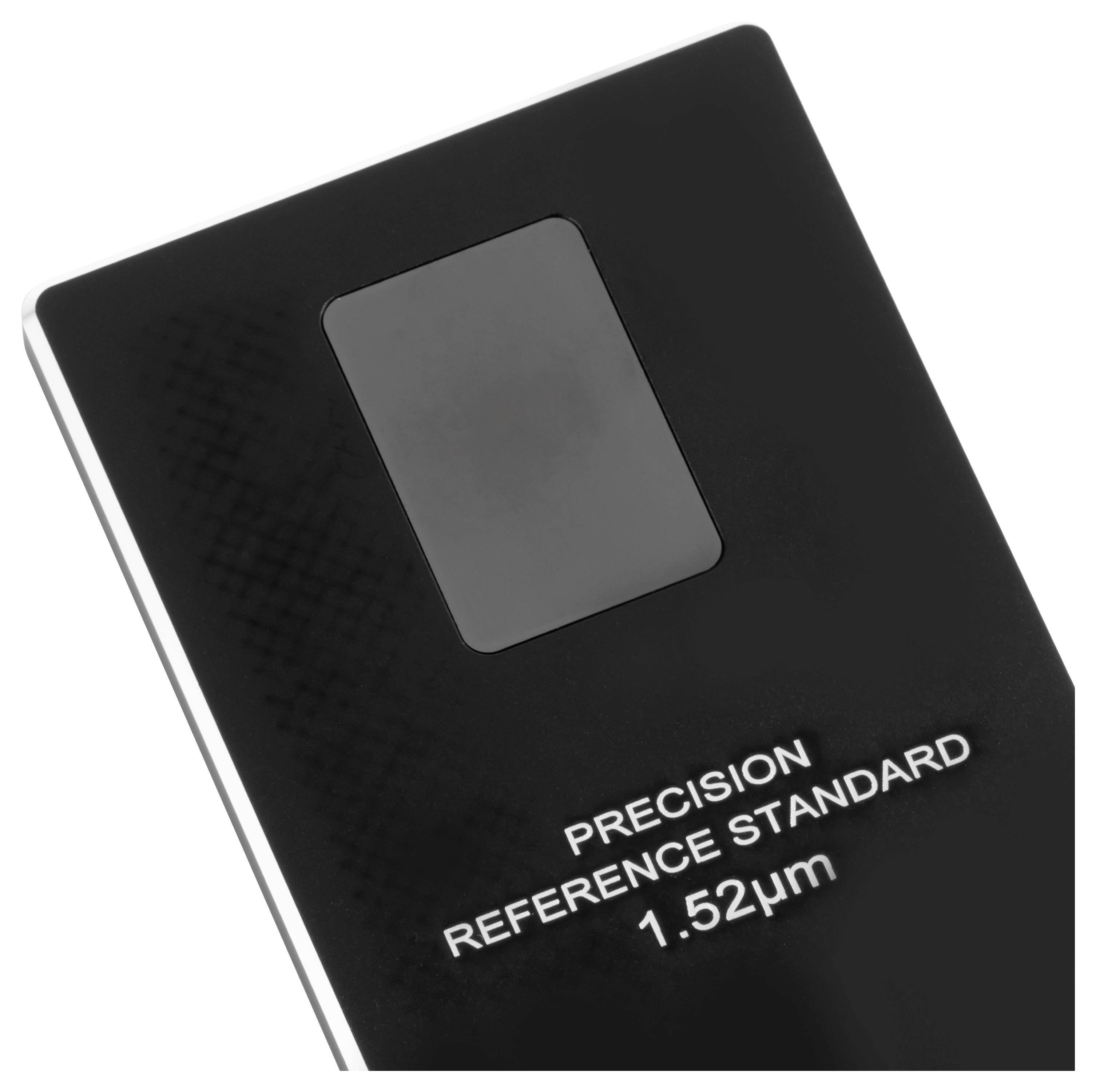

Čierna presná referenčná štandardná karta označená „1,52µm" so stredovým sivým štvorcovým polom.

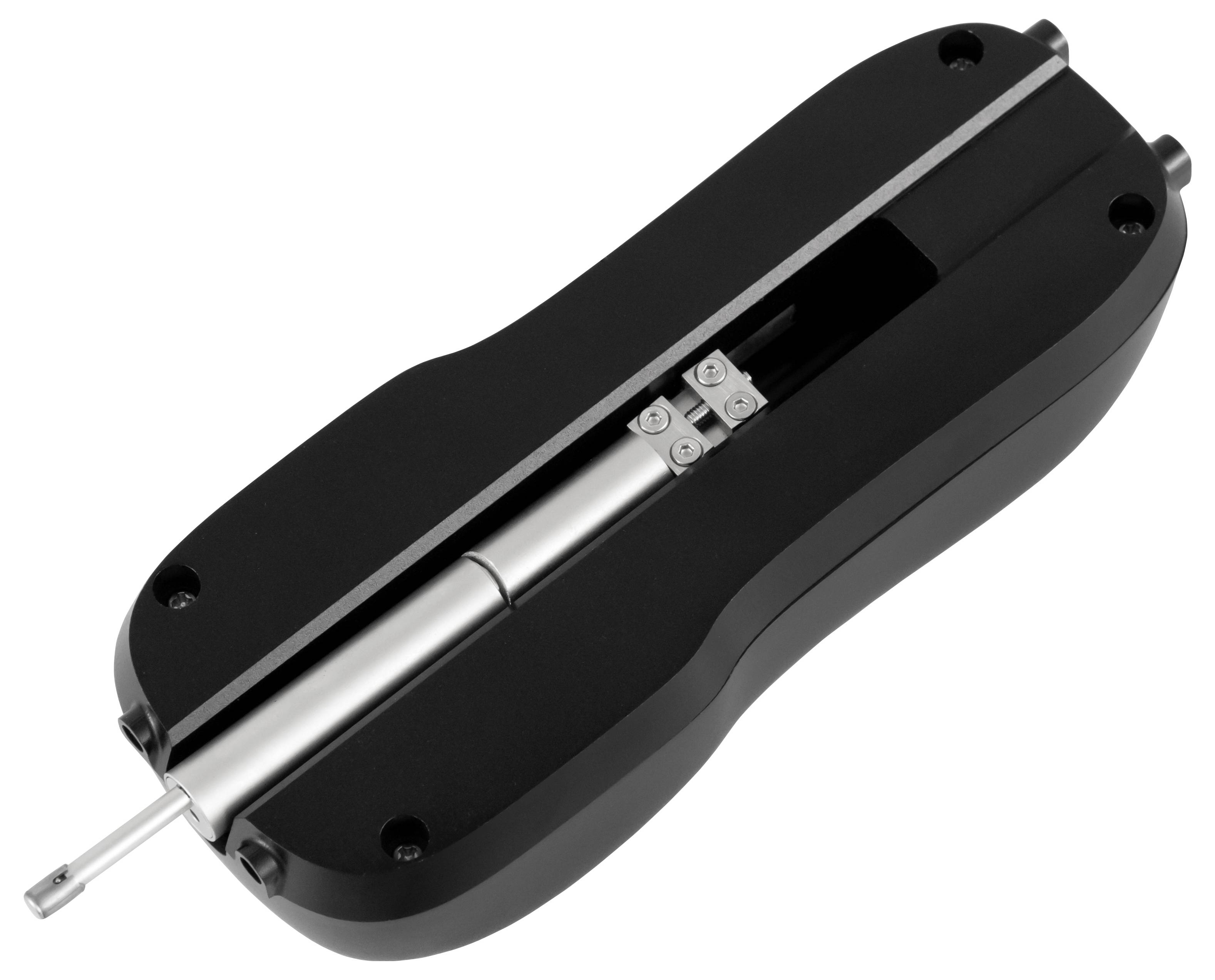

Čierny prenosný prístroj s vyčnievajúcou kovovou tyčou a otvoreným centrálnym mechanizmom, zobrazený na bielom pozadí.

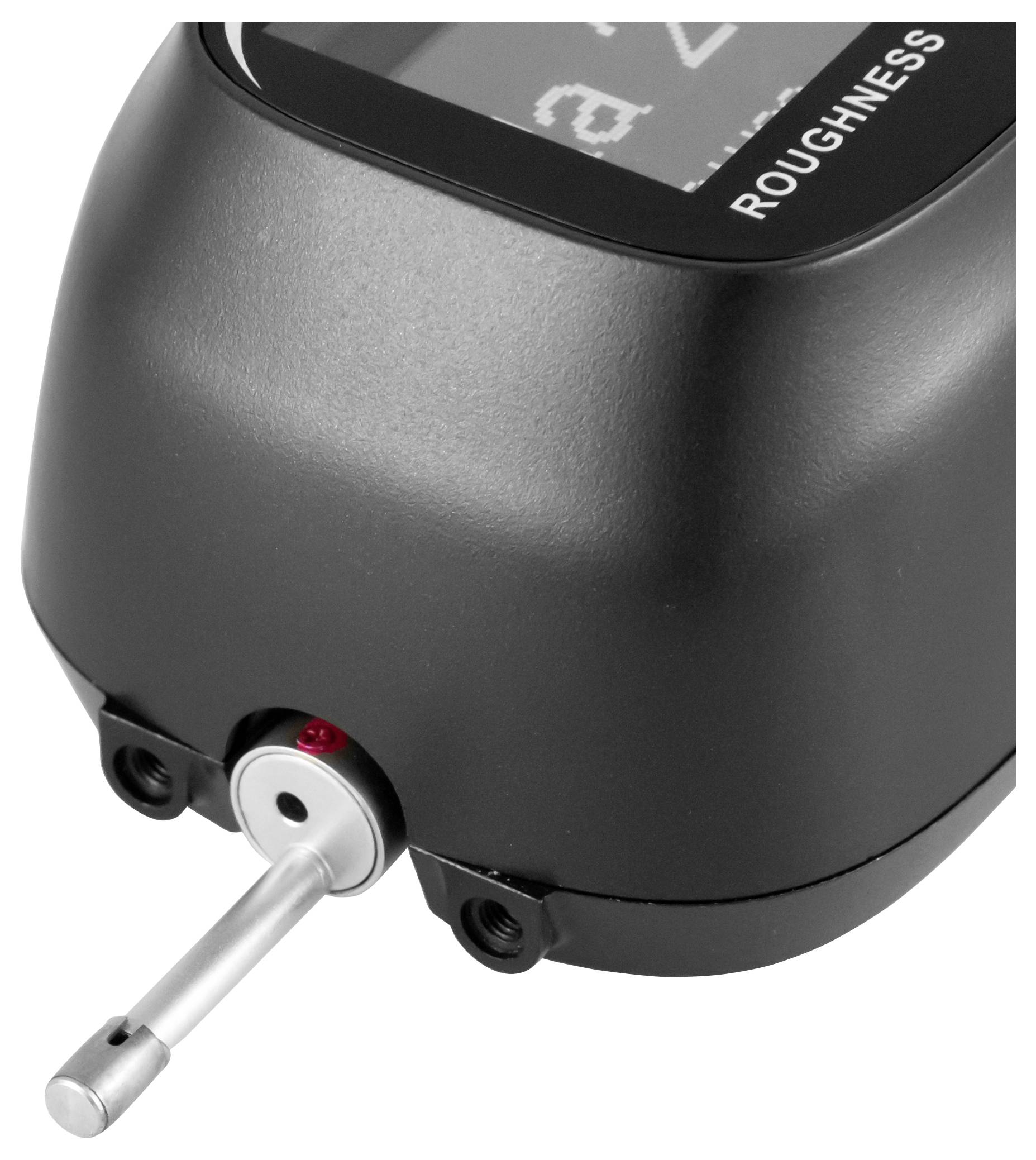

Zblížený pohľad na sondu prístroja na meranie drsnosti s kovový stílusom a displejom označeným „DRSNOSŤ".

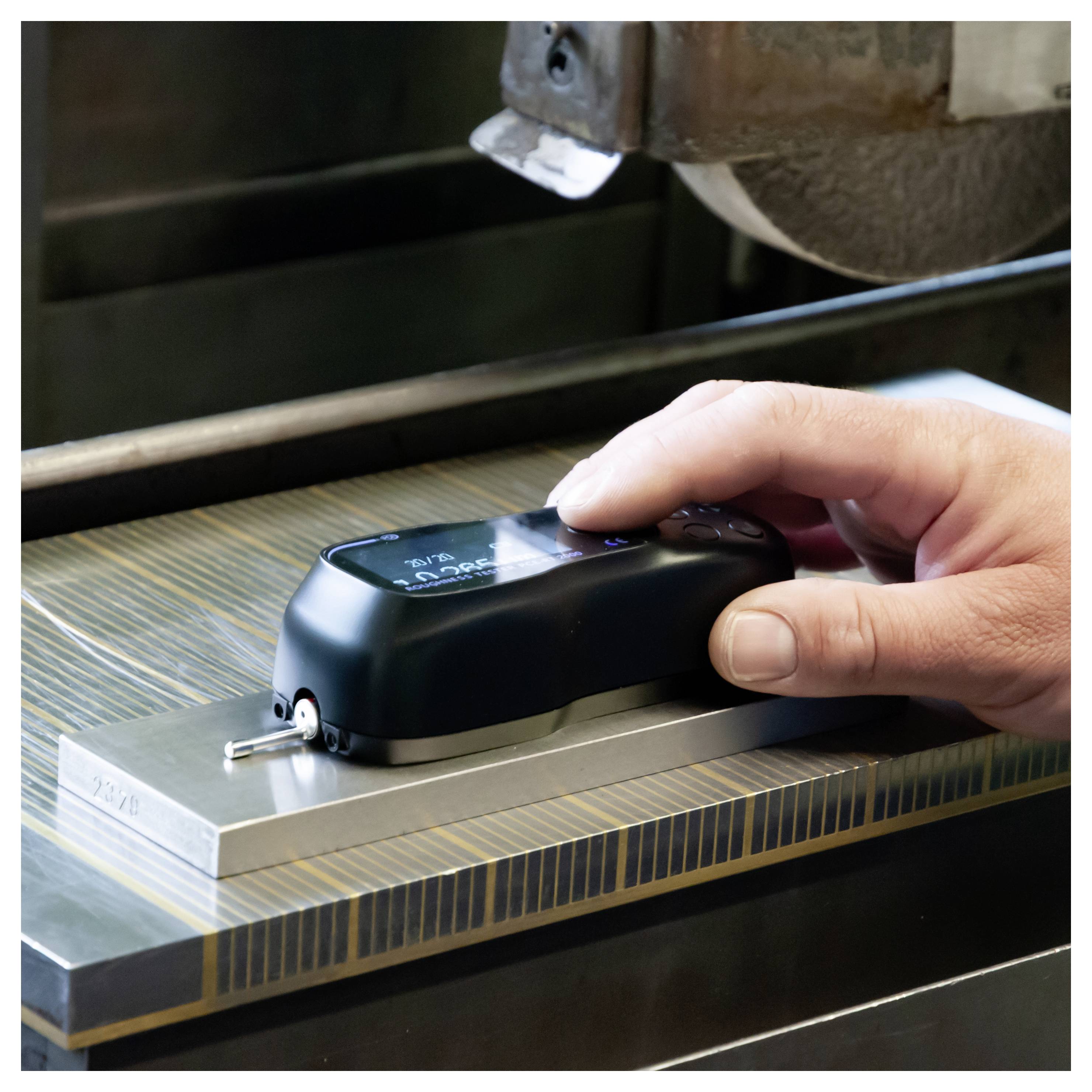

Osoba používa malé čierne meracie zariadenie na kovový pracovný stôl pod hlavou stroja, pravdepodobne kontroluje rozmery alebo zarovnanie povrchu.

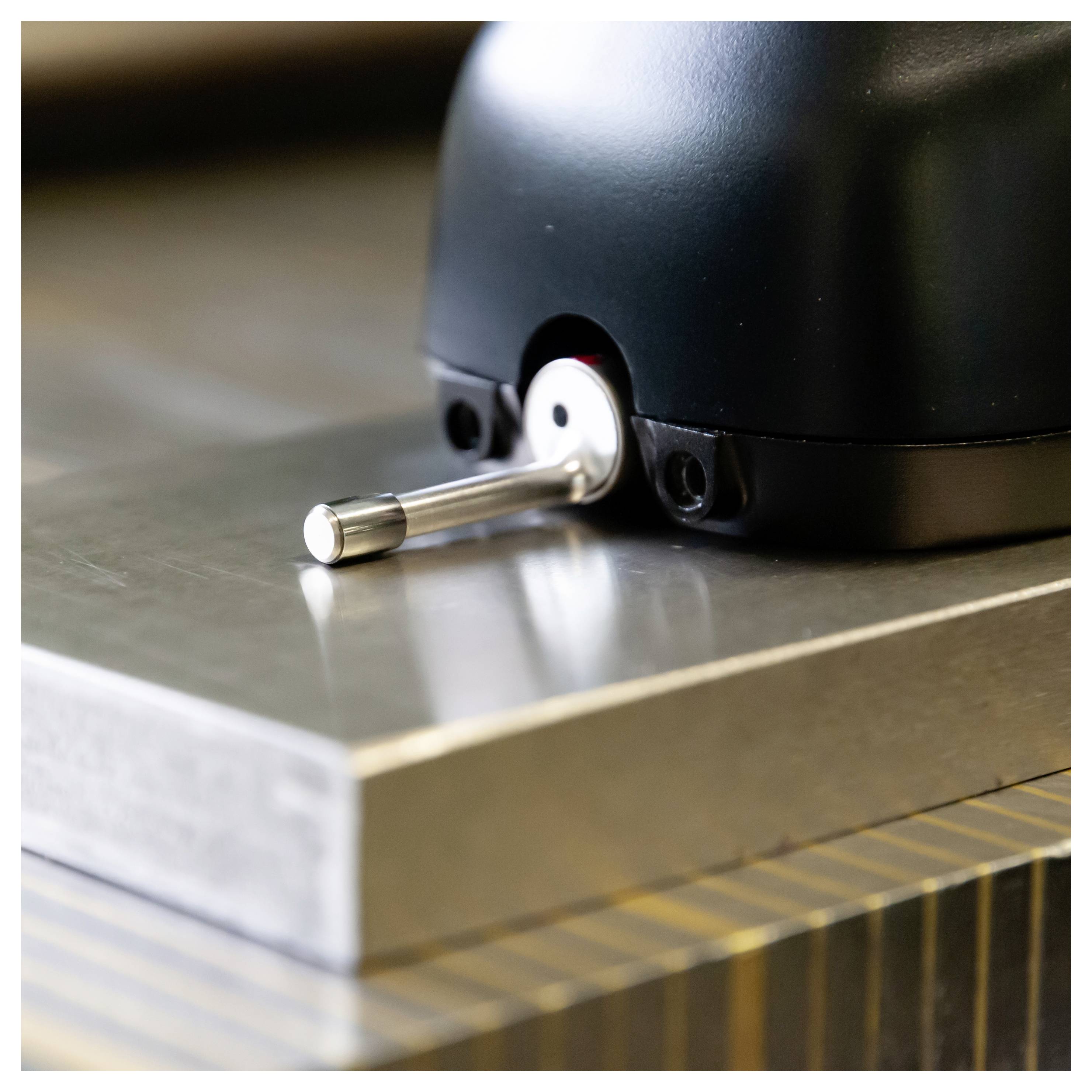

Zblízka čierneho zariadenia s kovovou páčkou presahujúcou z jeho základne, položeného na povrchu z nehrdzavejúcej ocele.

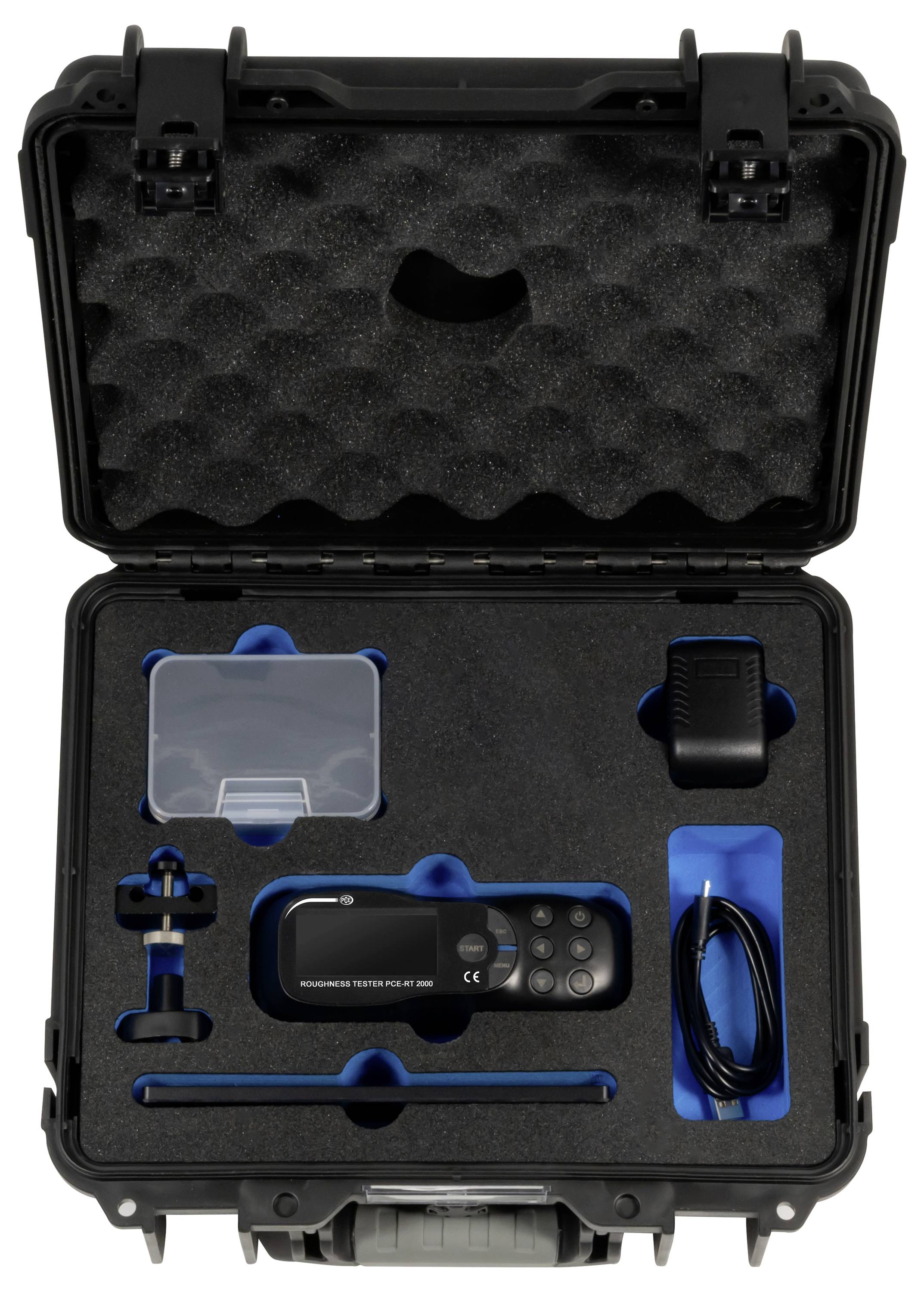

Otvorený čierny ochranný kufrik s penovou výplňou, ktorá drží ručné zariadenie, káble, malý stojan a doplnky.

1/8

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Pi 29. 1. 2027

Počet

Celkom (2 759,00 € / kus)

2 759,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Drsnostmer PCE Instruments PCE-RT 2000-ICA

OLED displej
meria Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
numerické a grafické zobrazenie meraní
Rozhranie micro USB
3 rôzne medzné vlnové dĺžky
Softvér pre PC
Štatistické funkcie
Prevádzka z batérie
vrátane kalibračného certifikátu ISO

Technické parametre

drsnosť
Hodnota drsnosti Ra, Rq, Rc
Merací rozsah 0,005 ... 16 µm
Rozlíšenie 0,001 µm
Presnosť menšia ako +/-10%
drsnosť
Hodnota drsnosti Rz, Rt, Rp, Rv
Merací rozsah 0,02 ... 200 µm
Rozlíšenie 0,01 µm
Presnosť menšia ako +/-10%
drsnosť
Hodnota drsnosti Rsm
Merací rozsah 5 ... 1000 µm
Presnosť menšia ako +/-10%
drsnosť
Hodnota drsnosti Rsk
Merací rozsah -1 ... 1
Všeobecné technické údaje
Opakovateľnosť menej ako 6 %
Meracie funkcie Ra, Rz, Rq, Rt, Rsm, Rsk, Rp, Rv, Rc
Jednotka(y): µm, µin
Typ displeja OLED
Pamäťové médium Interná pamäť
Kapacita pamäte 20 hodnôt
Rozhranie micro-USB
Norma(y) ANSIB46.1, DIN EN ISO 4287, ASMEB46.1
Indukčný senzor
Automatické vypnutie od ... do 1 ... 30 minút.
Medzná vlnová dĺžka: 0,25 mm / 0,8 mm / 2,5 mm
Sonda - Polomer hrotu sondy - 5 µm, - Materiál hrotu sondy - Diamant, zahnutý pod uhlom 90°, - Rýchlosť snímania: 0,135 mm/s pri medznej vlnovej dĺžke: 0,25 mm, 0,5 mm/s pri medznej vlnovej dĺžke: 0,8 mm, 1 mm/s pri medznej vlnovej dĺžke: 2,5 mm, - Rýchlosť návratu: 1 mm/s
Maximálna vzdialenosť zdvihu 15 mm
Jazyk ponuky: angličtina (USA), angličtina (Spojené kráľovstvo)
Trieda ochrany (zariadenie) IP31
Napájanie 3,7 V
Typ zástrčky: Zariadenie - európska zástrčka
Batéria/Nabíjateľná batéria 1 x 3,7 V interná lítium-iónová polymérová batéria
Kapacita 1500 mAh
Prevádzkové podmienky 0 ... 50 °C, 10 ... 90 % relatívna vlhkosť
Skladovacie podmienky 0 ... 50 °C, 10 ... 90 % relatívna vlhkosť
ROZMERY: (D x Š x V) 150 x 60 x 43 mm.
Hmotnosť: 370 g

Kategória výrobku: Prístroj na meranie drsnosti

Rozsah merania: -1 – 1000 µm

Displej: digitálny (OLED)

Rozmer.: (d x š x v) 150 x 60 x 43 mm

Hmotnosť: 370 g

Prevádzkové napätie: 3.7 V

Obsah: 1 ks

Možnosť kalibrácie: vrátane kalibračného certifikátu ISO

Šírka: 60 mm

V: 43 mm

Dĺžka: 150 mm

Rozhranie: microUSB

: ISO

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812714 PCE Instruments PCE-RT 2000-ICA Prístroj na meranie drsnosti Kalibrované podľa (ISO) -1 – 1000 µm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812714 PCE Instruments PCE-RT 2000-ICA Prístroj na meranie drsnosti Kalibrované podľa (ISO) -1 – 1000 µm

Popis

Drsnostomer sa používa na presné meranie drsnosti povrchu. Prístroj na meranie drsnosti je možné použiť na všetkých povrchoch. Drsnosť sa presne meria pomocou piezoelektrickej sondy a zariadenia na meranie drsnosti. Drsnomer meria v rozsahoch Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc a je preto univerzálne použiteľným drsnomerom v oblasti zabezpečenia kvality.

Zariadenie na meranie drsnosti sa jednoducho umiestni na povrch na meranie. Počas merania sa sonda pohybuje po povrchu a zariadenie na meranie drsnosti zobrazuje nameranú hodnotu na veľkom OLED displeji. Okrem numerického zobrazenia nameraných hodnôt je možné profil merania vizualizovať aj graficky. Zariadenie na meranie drsnosti je napájané nabíjateľnou batériou. Nabíjačka pre prístroj na meranie drsnosti je súčasťou balenia. Zariadenie na meranie drsnosti má funkciu automatického vypnutia, ktorá šetrí energiu batérie.

Zariadenie na meranie drsnosti má micro USB port. Meracie zariadenie je možné nabíjať cez toto pripojenie. Okrem toho je možné namerané údaje z meracieho zariadenia drsnosti preniesť do softvéru. To umožňuje vytvoriť kompletnú dokumentáciu merania.

Rz = priemerná hĺbka drsnosti
Priemerná hĺbka drsnosti Rz je aritmetický priemer najväčších jednotlivých hĺbok drsnosti niekoľkých susediacich jednotlivých meraných úsekov.

Ra = aritmetický priemer drsnosti
Ra je všeobecne akceptovaný a medzinárodne používaný parameter drsnosti. Je to aritmetický priemer absolútnych hodnôt odchýlok profilu v referenčnej sekcii. Nameraná číselná hodnota Ra je vždy menšia ako hodnota Rz určená na rovnakom profile drsnosti.

Rt = maximálna hĺbka drsnosti
Maximálna hĺbka drsnosti Rt je vzdialenosť medzi najvyšším a najnižším bodom meracej sekcie.

Rq = Kvadratická priemerná drsnosť
Rq je stredná kvadratická hodnota všetkých hodnôt ordinát v rámci jednej meracej sekcie l. Rq zodpovedá označeniu RMS (Root Mean Square).
