Name: PCE Instruments PCE-RT 2300-ICA Prístroj na meranie drsnosti Kalibrované podľa (ISO)
Brand: PCE Instruments
SKU: 3812716
Availability: BackOrder

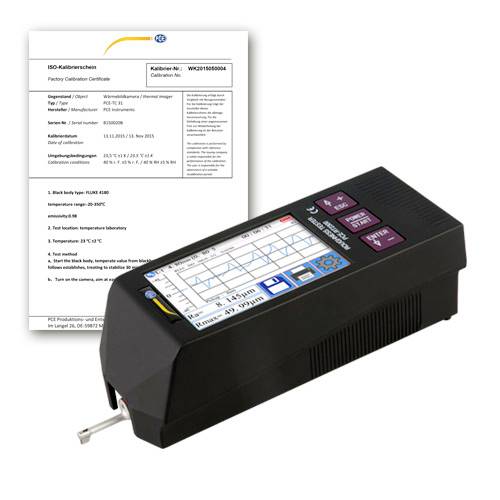

Prenosný kalibrační prístroj s dotykovým displejom a tlačidlami vedľa továrenského kalibrovaného certifikátu, čo naznačuje overenie prístroja alebo nastavenie merania.

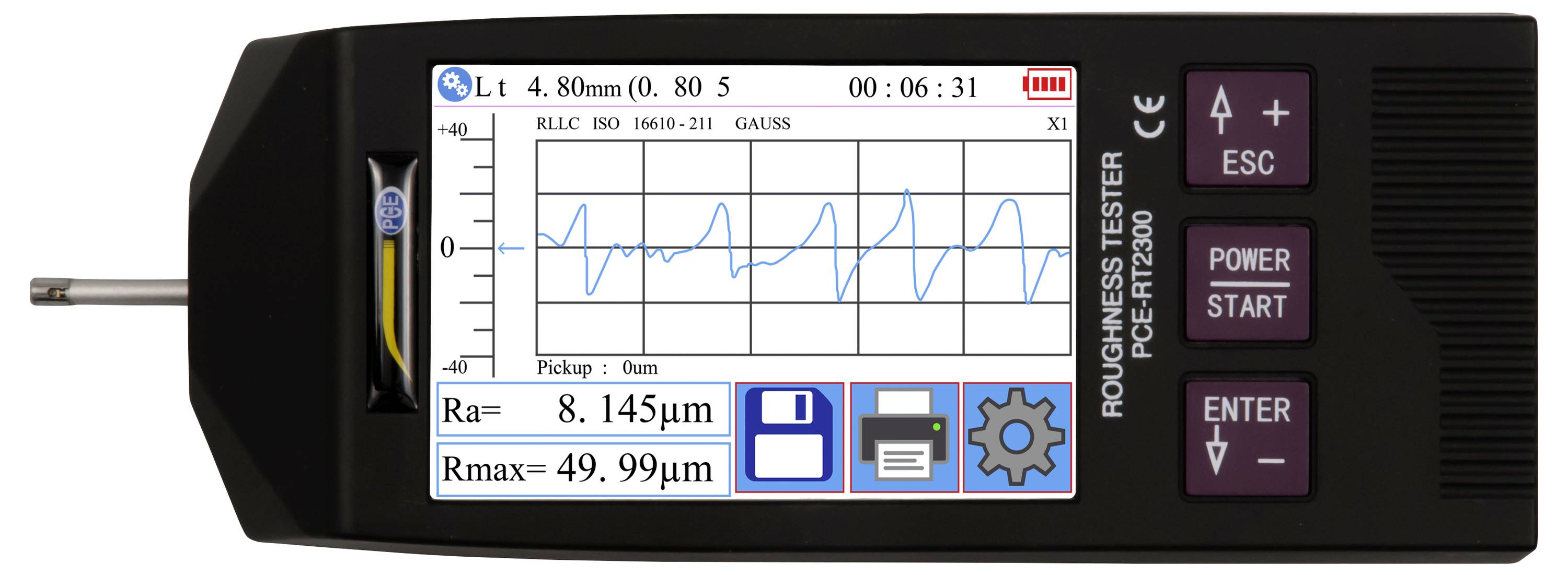

Prenosný tester drsnosti zobrazujúci čiarový graf a odčítavané hodnoty: Ra 8,145µm a Rmax 49,99µm, s tlačidlami Spustenie, Zadať a ESC.

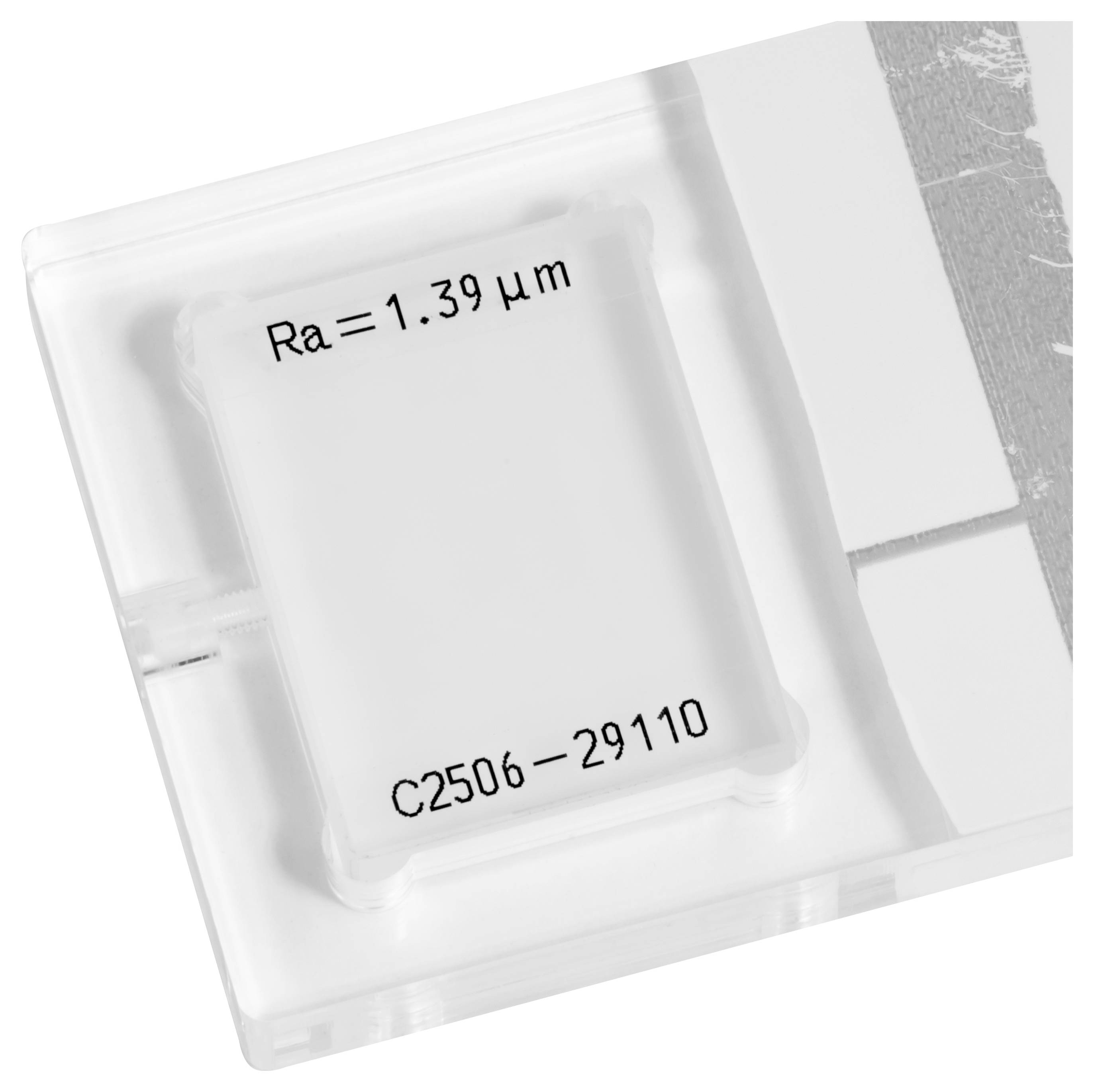

Zblízka fotografia priehľadného plastového držiaka vzorky s označením 'Ra = 1,39 µm' a 'C2506-29110' na bielom pozadí.

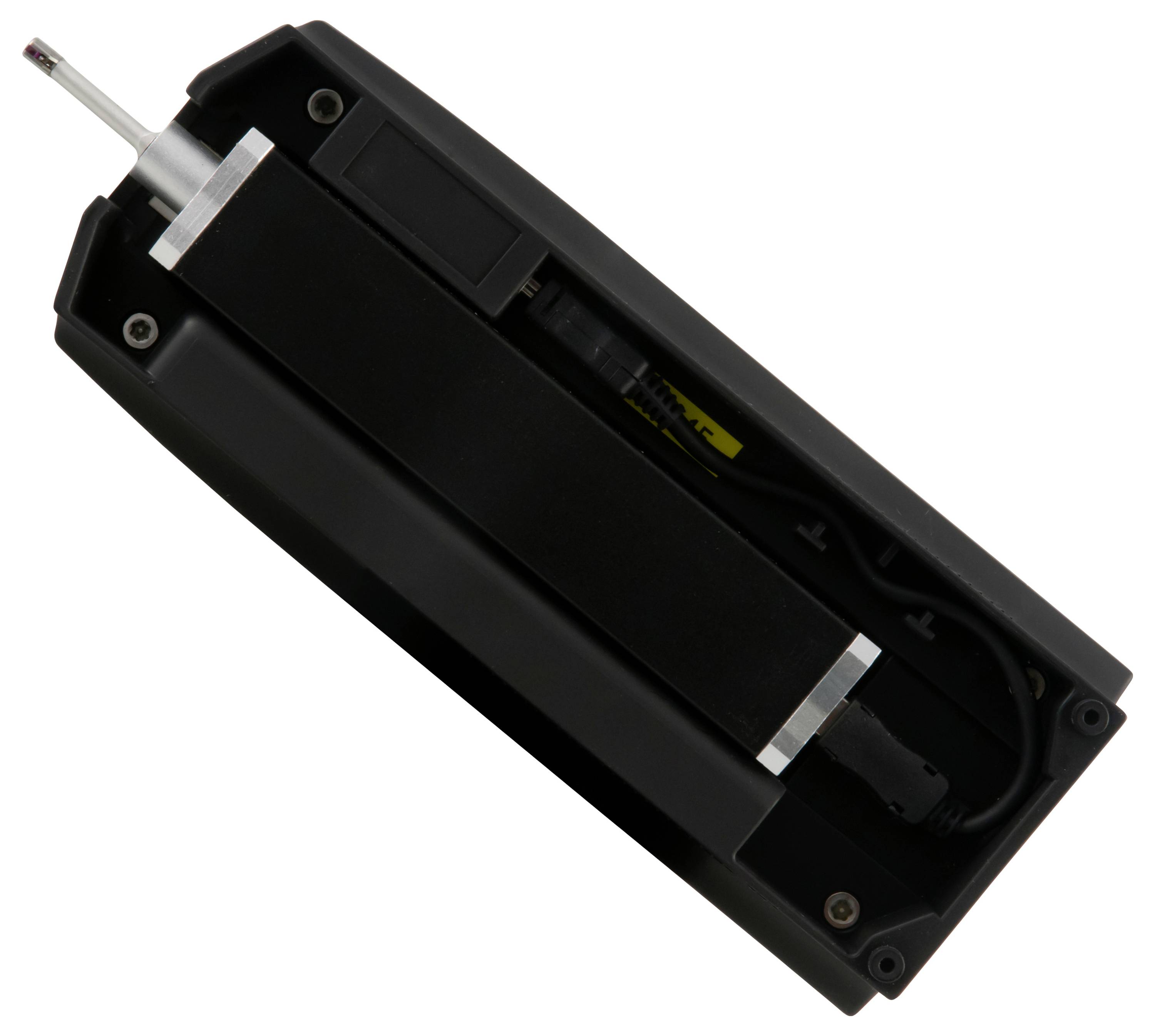

Čierne obdĺžnikové elektronické zariadenie s vyčnievajúcou kovovou hriadeľou a viditeľným vnútorným zapájaním, zobrazené na bielom pozadí.

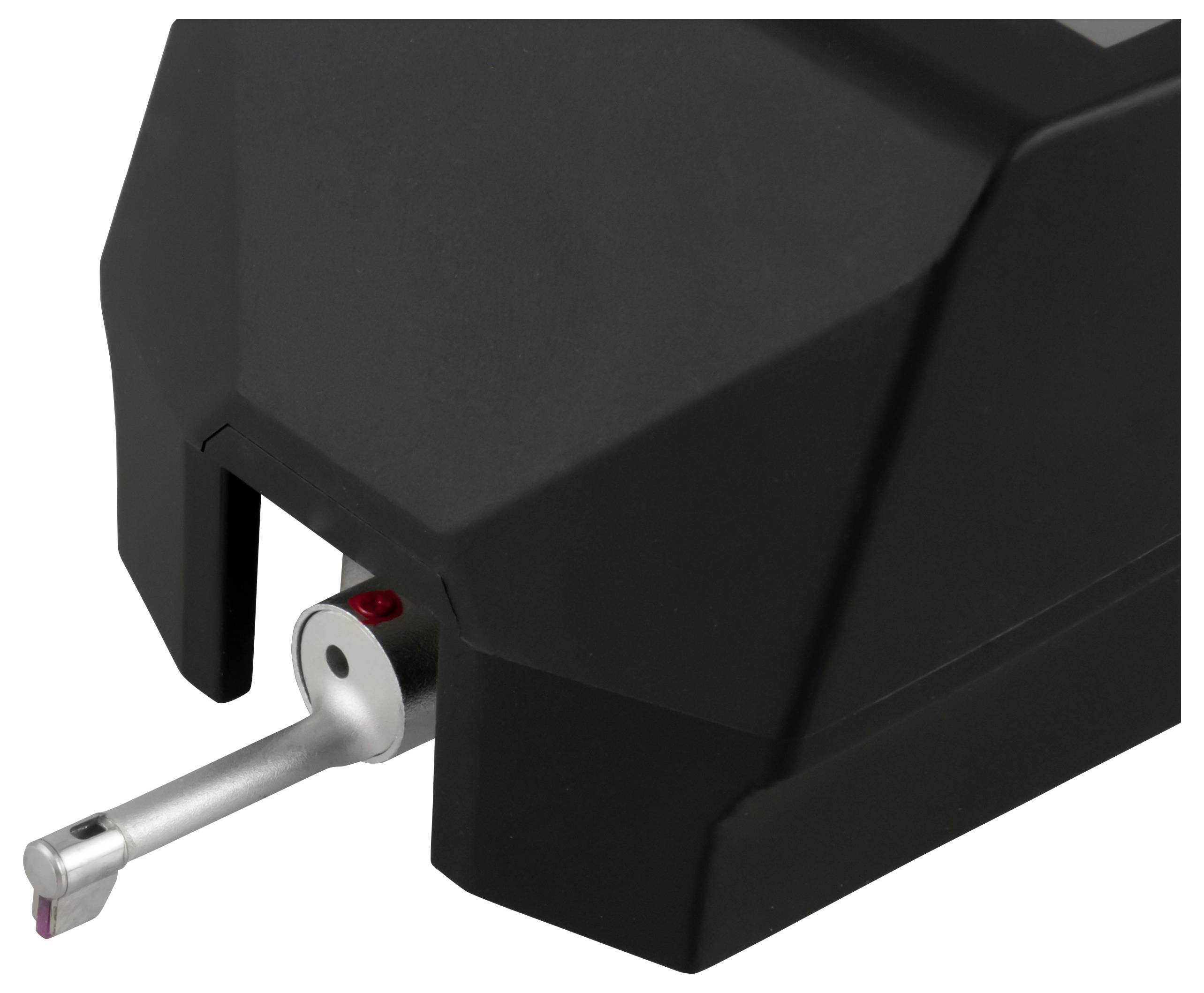

Zblízka snímok čierneho kartridža alebo puzdra zariadenia s kovovou rukoväťou podobnou styluse vyčnievajúcou z otvoru.

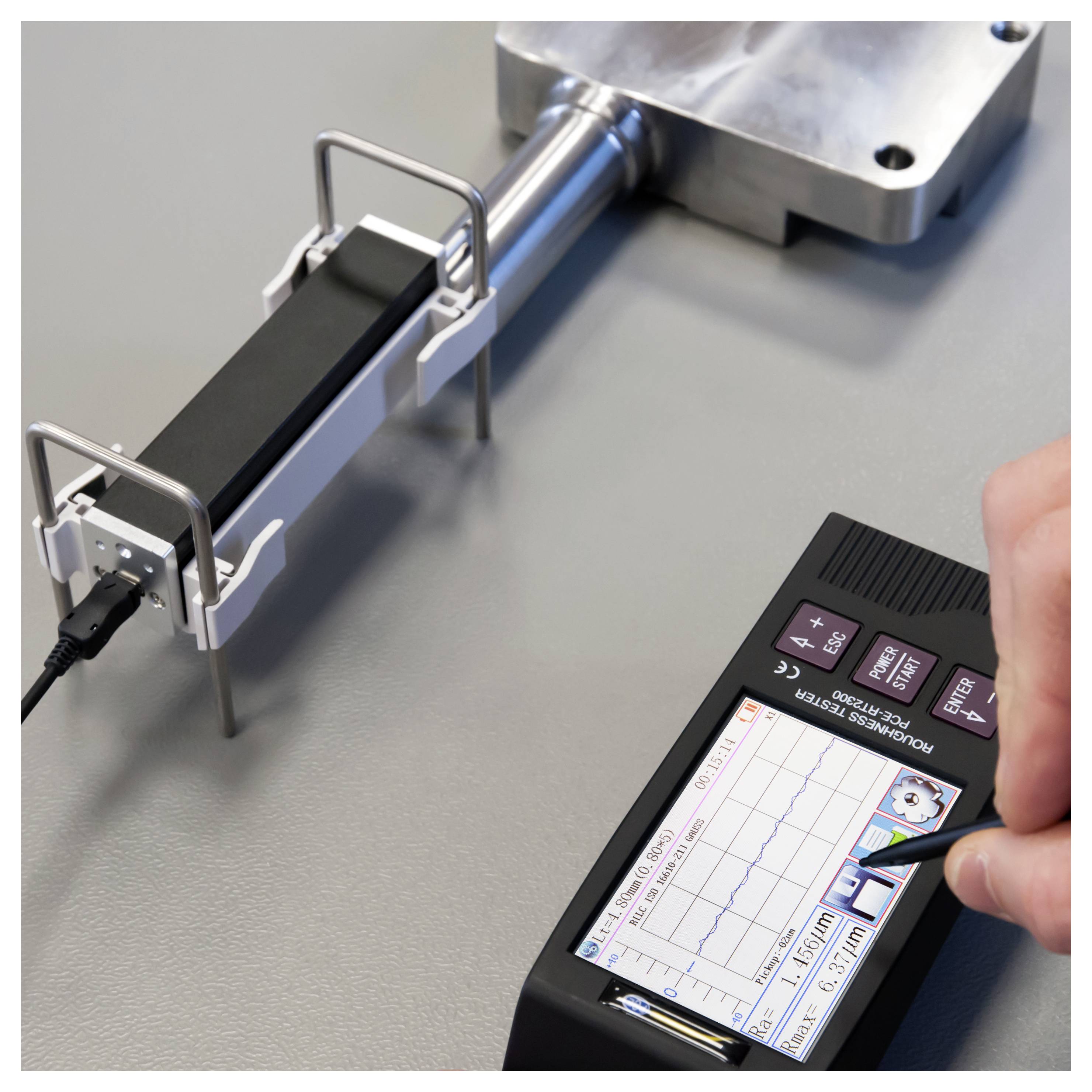

Prenosný digitálny merací prístroj zobrazujúci graf merania, zatiaľ čo sonda meria namontovanú čiernu valcovú vzorku na kovovej upínacej sústave.

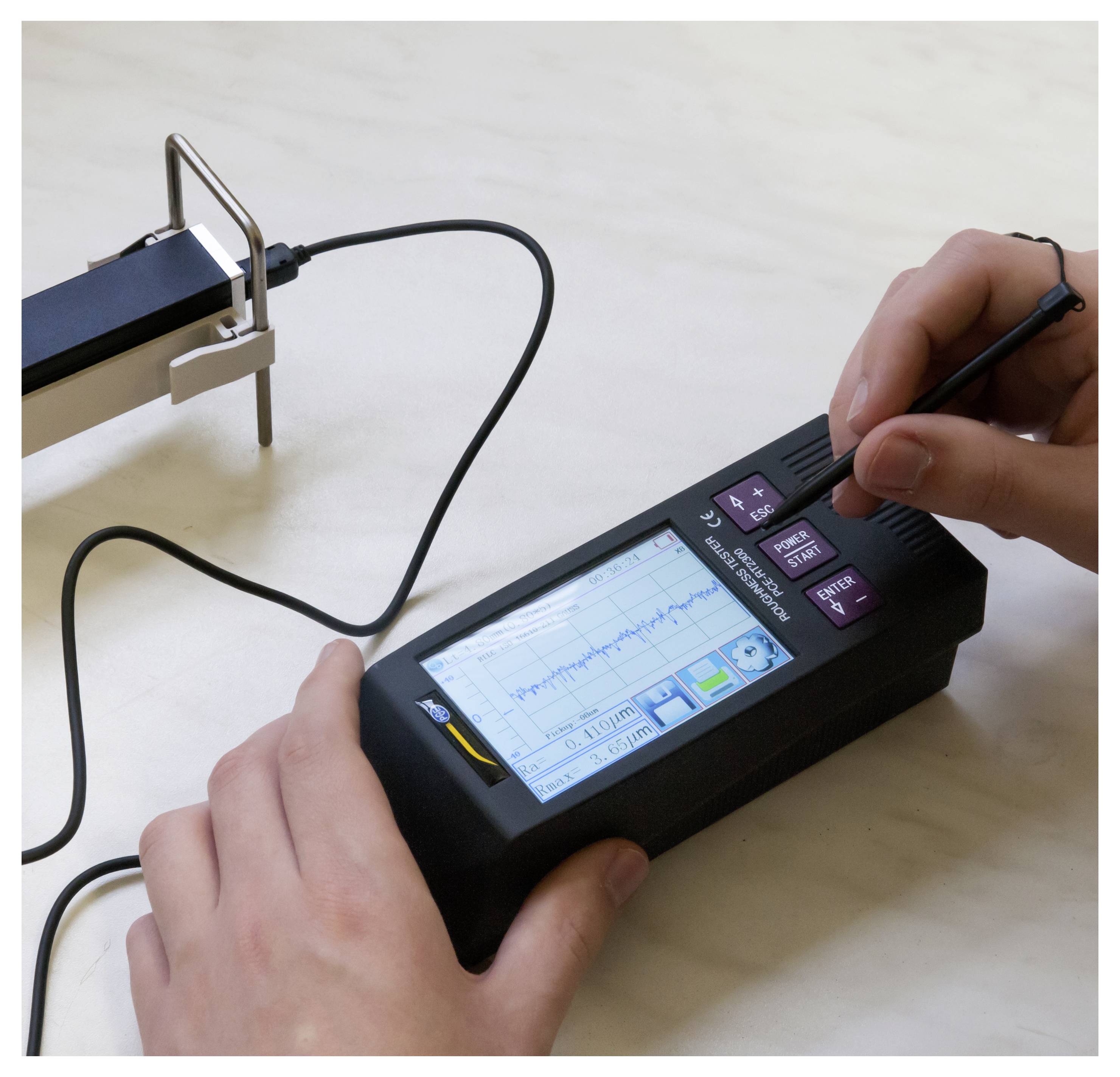

Ruky držia prenosné zariadenie so stylom, pričom upravujú grafické zobrazenie spojené káblom s neďalekým senzorom alebo sondou.

1/7

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Pi 29. 1. 2027

Počet

Celkom (3 515,00 € / kus)

3 515,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Drsnostmer PCE Instruments PCE-RT 2300-ICA

dotykový displej
Meranie všetkých hodnôt drsnosti
Prevádzka z batérie a zo siete
Je možné nastaviť rôzne filtre.
Diamantová testovacia hlava
odnímateľný snežný skúter
vrátane kalibračného certifikátu ISO

Technické parametre

drsnosť
Hodnota drsnosti Ra, Rq, Rz, Rt, Rp, Rv, Rc, Rmax, R3z, Rm, Ry
Merací rozsah -160 ... +160 µm
Rozlíšenie 0,04 µm
Presnosť +/-10%
drsnosť
Hodnota drsnosti Ra, Rq
Merací rozsah 0,005 ... 32 µm
Rozlíšenie 0,001 µm
Presnosť +/-10%
drsnosť
Hodnota drsnosti Rz, Rt, Rp, R3z, Rm, Ry
Merací rozsah 0,02 ... 320 µm
Rozlíšenie 0,01 µm
Presnosť +/-10%
drsnosť
Hodnota drsnosti Sk, tp
Merací rozsah 0 ... 100 %
Presnosť +/-10%
drsnosť
Hodnota drsnosti S, Sm
Merací rozsah 0,02 ... 1000 µm
Presnosť +/-10%
Všeobecné technické údaje
Opakovateľnosť +/-7%
Meracie funkcie Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
Meracie funkcie (doplňujúce informácie) R3z, R3y, Rz(JIS), Ry, Rs, Rku, Rmax, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Jednotka(y): µin, µm
Typ displeja: Dotykový LC displej
Veľkosť displeja 3,5 palca
Rozhranie micro-USB
Norma(y) ISO4287, ANSIB46.1, DIN4768
Diamantový senzor
Prevádzková doba 50 hodín
Sonda - Polomer hrotu sondy - 5 µm, - Materiál hrotu sondy - diamant, zahnutý pod uhlom 90°, - Kontaktná sila senzora: menej ako 4 mN, - Rýchlosť snímania: 0,135 mm/s pri: 0,25 mm, 0,5 mm/s pri: 0,8 mm, 1 mm/s pri: 2,5 mm
Rozmery motorovej jednotky: 115 x 23 x 27 mm
Maximálna vzdialenosť zdvihu 17,5 mm
Jazyk ponuky: angličtina (USA), čínština, angličtina (Spojené kráľovstvo)
Trieda ochrany (zariadenie) IP30
Napájanie cez USB: 5 V / 800 mA
Typ zástrčky: Zariadenie - európska zástrčka
Batéria/Nabíjateľná batéria 1 x 3,7 V interná lítium-iónová batéria
Kapacita 3000 mAh
Prevádzkové podmienky -20 ... 40 °C, 0 ... 90 % relatívna vlhkosť
Skladovacie podmienky -40 ... 60 °C, 0 ... 90 % relatívna vlhkosť
Rozmery (D x Š x V) 158 x 55 x 52 mm
Hmotnosť: 500 g

Kategória výrobku: Prístroj na meranie drsnosti

Displej: LCD dotykový

Rozmer.: (d x š x v) 158 x 55 x 52 mm

Hmotnosť: 500 g

Prevádzkové napätie: 3.7 V

Obsah: 1 ks

Možnosť kalibrácie: vrátane kalibračného certifikátu ISO

Šírka: 55 mm

V: 52 mm

Dĺžka: 158 mm

Rozhranie: microUSB

: ISO

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 3812716 PCE Instruments PCE-RT 2300-ICA Prístroj na meranie drsnosti Kalibrované podľa (ISO)

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812716 PCE Instruments PCE-RT 2300-ICA Prístroj na meranie drsnosti Kalibrované podľa (ISO)

Popis

Zariadenie na meranie drsnosti sa používa na meranie drsnosti povrchov. Zariadenie na meranie drsnosti má odnímateľný motorový posuvník. Táto vlastnosť umožňuje určiť drsnosť povrchu aj na malých alebo úzkych profiloch pomocou zariadenia na meranie drsnosti. Namerané hodnoty sa zobrazujú na veľkom LC displeji pomocou zariadenia na meranie drsnosti. Prostredníctvom tohto displeja sa ovláda aj zariadenie na meranie drsnosti. Zariadenie na meranie drsnosti je napájané internou batériou. Túto batériu je možné napájať pomocou štandardného USB napájacieho adaptéra.

Odnímateľné motorové sane sú pripojené k hlavnej jednotke zariadenia na meranie drsnosti pomocou kábla. Diamantová sonda je nainštalovaná v snežnom skútri. Toto tlačí maximálnou silou 4 mN na povrch, ktorého drsnosť sa má merať. Drsnomer meria podľa platných noriem ISO, ANSI a JIS pre drsnomerné merače.

Užitočné informácie o zariadení na meranie drsnosti povrchu

Rz = priemerná hĺbka drsnosti
Priemerná hĺbka drsnosti Rz je aritmetický priemer najväčších jednotlivých hĺbok drsnosti niekoľkých susediacich jednotlivých meraných úsekov.

Ra = aritmetický priemer drsnosti
Ra je všeobecne akceptovaný a medzinárodne používaný parameter drsnosti. Je to aritmetický priemer absolútnych hodnôt odchýlok profilu v referenčnej sekcii. Nameraná číselná hodnota Ra je vždy menšia ako hodnota Rz určená na rovnakom profile drsnosti.

Rt = maximálna hĺbka drsnosti
Maximálna hĺbka drsnosti Rt je vzdialenosť medzi najvyšším a najnižším bodom meracej sekcie.

Rq = Kvadratická priemerná drsnosť
Rq je stredná kvadratická hodnota všetkých hodnôt súradníc v rámci jednej meracej sekcie l. Rq zodpovedá označeniu RMS (Root Mean Square).
