PCE Instruments PCE-VT 3950-ICA merač vibrácií ± 2 % N/A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 255,00 € / kus)
2 255,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
PROFESIONÁLNY. KALIBROVANÉ. VYBAVENIE. PCE-VT 3950-ICA
- pre mobilné meranie vibrácií
- Merací rozsah do 399,9 m/s²
- Analýza rýchlej premeny (FFT)
- Meranie trasy
- manuálne ukladanie údajov z meraní
- automatické hodnotenie podľa ISO 10816-3
- vnútorná pamäť
- 2,48" LCD displej
- nabíjateľná batéria
- Rozhranie micro-USB
- vrátane slúchadiel
- vrátane kalibračného certifikátu ISO
Technické parametre
- zrýchlenie
- Merací rozsah 0 ... 399,9 ft/s²
- Rozlíšenie 0,1 ft/s²
- presnosť ± 2%
- Frekvenčný rozsah 10 Hz ... 10 kHz, 1 kHz ... 10 kHz
- Mechanická rýchlosť otáčania
- Merací rozsah 600 ... 50 000 ot./min.
- Rozlíšenie 1 ot./min.
- Presnosť 2 % z odčítanej hodnoty.
- optická rotačná rýchlosť
- Merací rozsah 600 ... 50 000 ot./min.
- rýchlosť
- Merací rozsah 0 ... 399,9 km/h
- Rozlíšenie 0,1 mm/s
- presnosť ± 2%
- Frekvenčný rozsah 10 Hz ... 1 kHz
- Preč
- Merací rozsah 0 ... 3,9 palca
- Rozlíšenie 1 palec
- presnosť ± 2%
- Frekvenčný rozsah 10 Hz ... 200 Hz

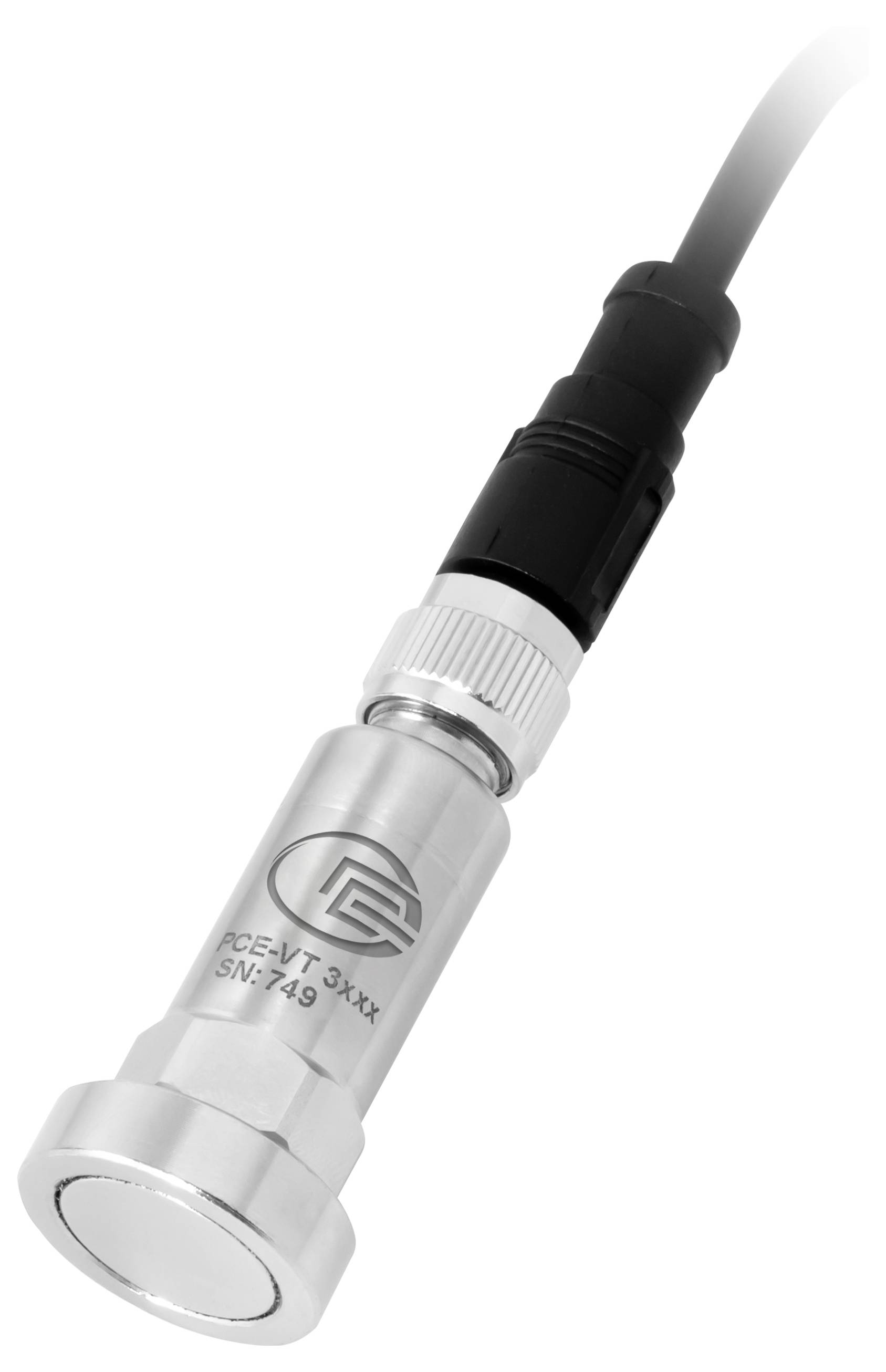

- senzor
- Označenie SNÍMAČ PCE-VT 3xxx
- Doplňujúci popis: Rezonančná frekvencia: 24 kHz, Prierezová citlivosť: Δ 5 %, Limit deštrukcie: 5000 g (špička), Materiál puzdra: Nehrdzavejúca oceľ, Montážny závit: ¼ - 28 UNF
- Rozmery Ø 29 x 81 mm
- Všeobecné technické údaje
- Počet meracích kanálov: 1
- Meracie funkcie: RMS, Peak, Peak-Peak, Crest faktor
- Zrýchlenie FFT: 10 Hz ... 8 kHz, rýchlosť rýchlej premeny FFT: 10 Hz ... 1 kHz, Presnosť pri 160 Hz: ±2 %, Počet riadkov FFT: 2048, Meranie trasy: 100 trás so 100 strojmi na každej, 100 meracích bodov s 1000 meraniami na každej
- Frekvencia 10 ... 10000 Hz
- Typ displeja LCD
- Veľkosť displeja 2,8 palca
- Pamäťové médium Interná pamäť
- Úložná kapacita 2 160 000 hodnôt
- Interval ukladania 1 s
- Interval skladovania až 12 minút.
- Rozhranie: Micro-USB, 3,5 mm jack
- Jazyky ponuky: angličtina (USA), nemčina, francúzština, španielčina, taliančina, holandčina, portugalčina, turečtina, poľština, ruština, čínština, japončina
- Trieda ochrany (zariadenie) IP52
- Napájanie z batérie: 3,7 V, USB: 5 V DC, 500 mA
- Batéria/Nabíjateľná batéria 1 x 3,7 V interná lítium-polymérová batéria
- Kapacita 2500 mAh
- Prevádzkové podmienky -20 ... 65 °C, 10 ... 95 % relatívna vlhkosť
- Skladovacie podmienky -20 ... 65 °C, 10 ... 95 % relatívna vlhkosť
- Rozmery (D x Š x V) 165 x 85 x 32 mm
- Ďalšie rozmery: Vibračný senzor Ø 17 x 46 mm, konektor pre slúchadlá 3,5 mm
- Hmotnosť: 239 g
- Dodatočné závažia: Vibračný senzor 52 g
- Základná presnosť
± 2 %
- Kategória výrobku
merač vibrácií
- Meracie funkcie
akcelerácia
rýchlosť
kmitočet
chvenie
- Displej
LCD
- Prevádzkové napätie
Vnútorné: LiPo batéria (3,7 V, 2500 mAh)
Externé: USB 5 VDC, 500 mA V
- Rozmer.
(d x š x v) 85 x 32 x 165 mm
- Hmotnosť
239 g
- Minimálna veľkosť objektu
1 cm
- Šírka
32 mm
- V
165 mm
- Dĺžka
85 mm
- Typ
PCE-VT 3950-ICA
Na stiahnutie
Datasheet
Datasheet 3812937 PCE Instruments PCE-VT 3950-ICA merač vibrácií ± 2 % N/A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3812937 PCE Instruments PCE-VT 3950-ICA merač vibrácií ± 2 % N/A
Popis
Prístroj na meranie vibrácií je ideálnym meracím prístrojom na rýchle a presné testovanie vibrujúcich súčiastok, strojov a systémov. Toto zariadenie na meranie vibrácií určuje kmitavý posun pomocou externého snímača vibrácií (merací rozsah 0,000 ... ). 3,9 mm), rýchlosť vibrácií (rozsah merania 0,00 ... 399,9 mm/s) a vibračné zrýchlenie (merací rozsah 0,0 ... 399,9 m/s²). Zariadenie na meranie vibrácií ponúka rôzne meracie parametre, ako napríklad RMS, vrchol, vrchol-vrchol a činiteľ výkyvu. Zariadenie na meranie vibrácií je vybavené režimom, ktorý umožňuje automatické vyhodnotenie merania podľa limitných hodnôt normy ISO 10816-3. Vibrometer analyzuje namerané hodnoty a na obrazovke zobrazuje zodpovedajúce hodnotenie vyhovuje/nevyhovuje. Vstavaná batéria v zariadení na meranie vibrácií má kapacitu 2500 mAh a možno ju nabíjať priamo cez vstavané rozhranie micro-USB.
Okrem normálneho režimu merania má zariadenie na meranie vibrácií aj režim FFT. V režime FFT sa vypočíta a zobrazí frekvenčné spektrum pre nameranú rýchlosť vibrácií alebo zrýchlenie vibrácií. V grafickom znázornení sa vypočítané čiary FFT zobrazujú v celkovom pohľade pre celé frekvenčné pásmo a paralelne aj v priblíženom pohľade pre zobrazenie jednotlivých čiar.
Ďalšou funkciou je meranie trasy. Meranie trasy je špeciálne navrhnuté pre opakujúce sa merania v rovnakých meracích bodoch. To umožňuje usporiadané meranie rôznych meracích bodov. Preto sa zariadenie na meranie vibrácií používa pri údržbe a opravách strojov vďaka svojim rozsiahlym meracím funkciám.
Vnútorná pamäť vibračného merača umožňuje ukladanie zobrazených nameraných údajov z rôznych meracích funkcií. Vstavané rozhranie micro-USB umožňuje prenos nameraných údajov uložených v zariadení na meranie vibrácií do počítača po meraní. Softvér pre zariadenie na meranie vibrácií potom umožňuje grafickú a tabuľkovú analýzu nameraných hodnôt. Pre ďalšie spracovanie nameraných údajov je možné ich pomocou softvéru exportovať ako súbor CSV. Pre udržiavanie aktuálneho stavu zariadenia na meranie vibrácií je možné okrem analýzy nameraných údajov vykonať aj automatickú aktualizáciu firmvéru prostredníctvom softvéru.
Tento text bol preložený strojovo.
Okrem normálneho režimu merania má zariadenie na meranie vibrácií aj režim FFT. V režime FFT sa vypočíta a zobrazí frekvenčné spektrum pre nameranú rýchlosť vibrácií alebo zrýchlenie vibrácií. V grafickom znázornení sa vypočítané čiary FFT zobrazujú v celkovom pohľade pre celé frekvenčné pásmo a paralelne aj v priblíženom pohľade pre zobrazenie jednotlivých čiar.
Ďalšou funkciou je meranie trasy. Meranie trasy je špeciálne navrhnuté pre opakujúce sa merania v rovnakých meracích bodoch. To umožňuje usporiadané meranie rôznych meracích bodov. Preto sa zariadenie na meranie vibrácií používa pri údržbe a opravách strojov vďaka svojim rozsiahlym meracím funkciám.
Vnútorná pamäť vibračného merača umožňuje ukladanie zobrazených nameraných údajov z rôznych meracích funkcií. Vstavané rozhranie micro-USB umožňuje prenos nameraných údajov uložených v zariadení na meranie vibrácií do počítača po meraní. Softvér pre zariadenie na meranie vibrácií potom umožňuje grafickú a tabuľkovú analýzu nameraných hodnôt. Pre ďalšie spracovanie nameraných údajov je možné ich pomocou softvéru exportovať ako súbor CSV. Pre udržiavanie aktuálneho stavu zariadenia na meranie vibrácií je možné okrem analýzy nameraných údajov vykonať aj automatickú aktualizáciu firmvéru prostredníctvom softvéru.
Tento text bol preložený strojovo.
Prevedenie
- pre mobilné meranie vibrácií
- Merací rozsah do 399,9 m/s²
- Analýza rýchlej premeny (FFT)
- Meranie trasy
- manuálne ukladanie údajov z meraní
- automatické hodnotenie podľa ISO 10816-3
- vnútorná pamäť
- 2,48" LCD displej
- nabíjateľná batéria
- Rozhranie micro-USB
- vrátane slúchadiel

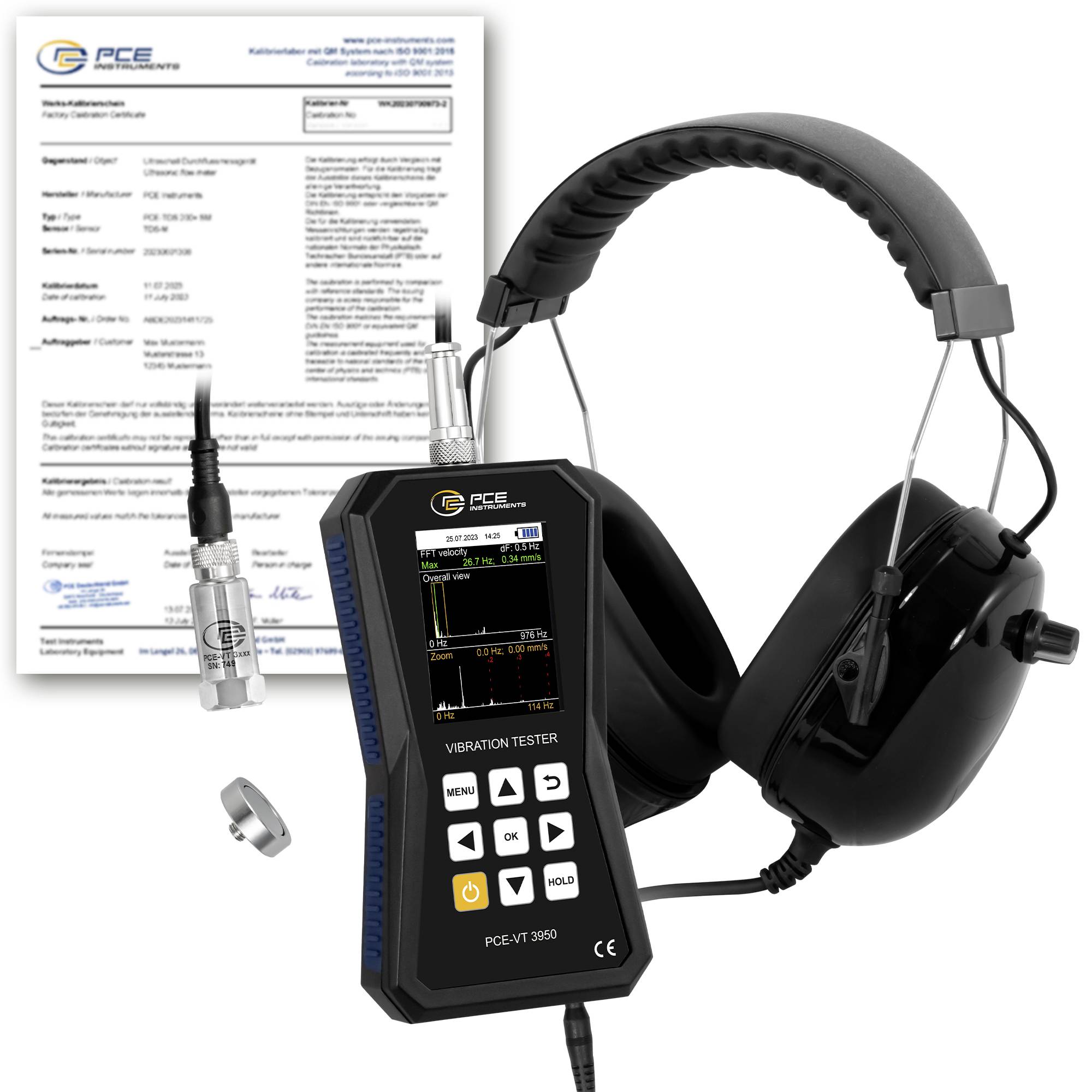

Rozsah dodávky
- 1 x Merací prístroj na vibrácie PCE-VT 3950-ICA
- 1 x senzor

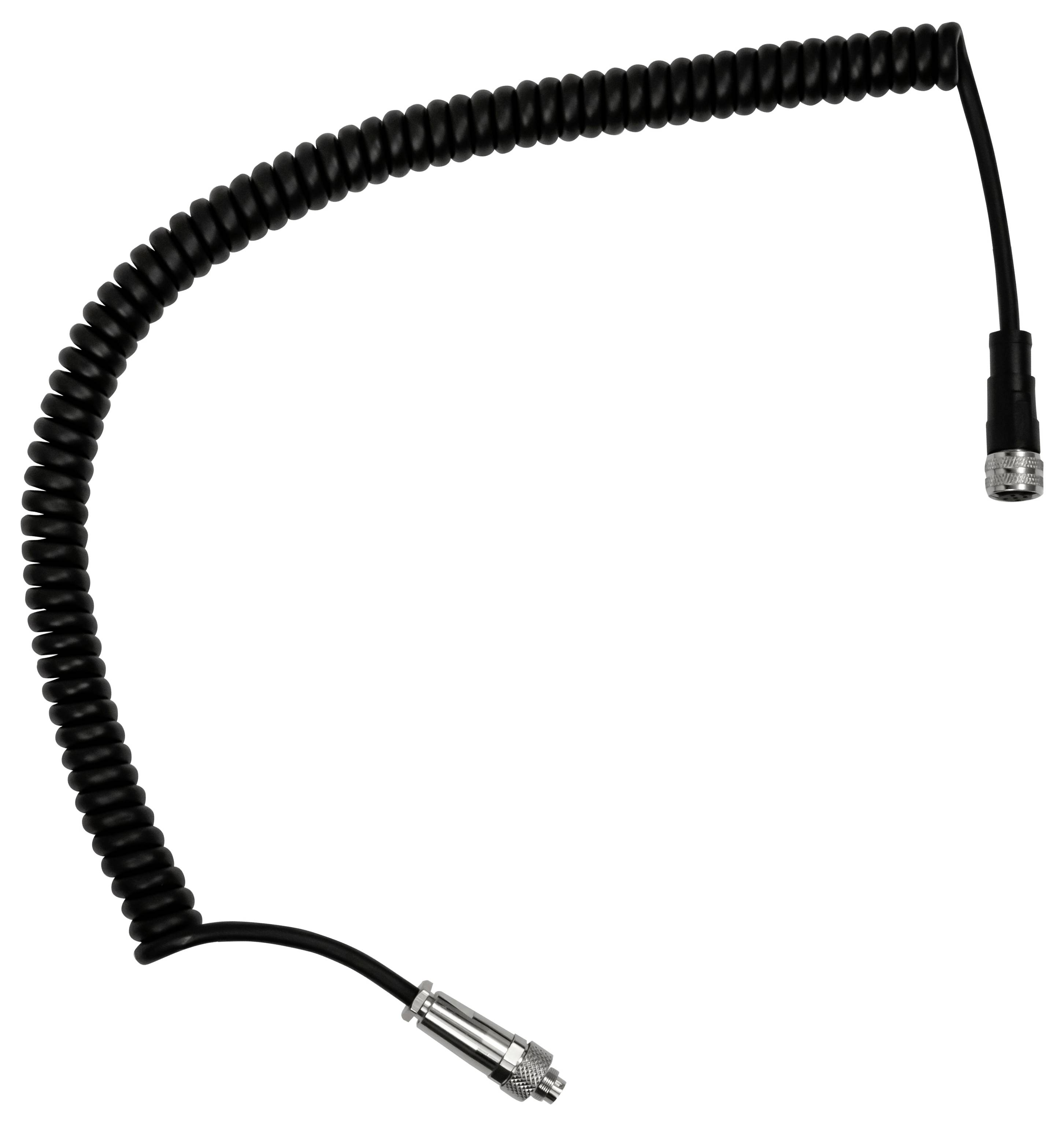

- 1 x špirálový kábel
- 1 x magnetický adaptér
- 1 x kábel Micro-USB
- 1 x USB kľúč so softvérom a návodom
- 1 x Stručná úvodná príručka
- 1 x kufor

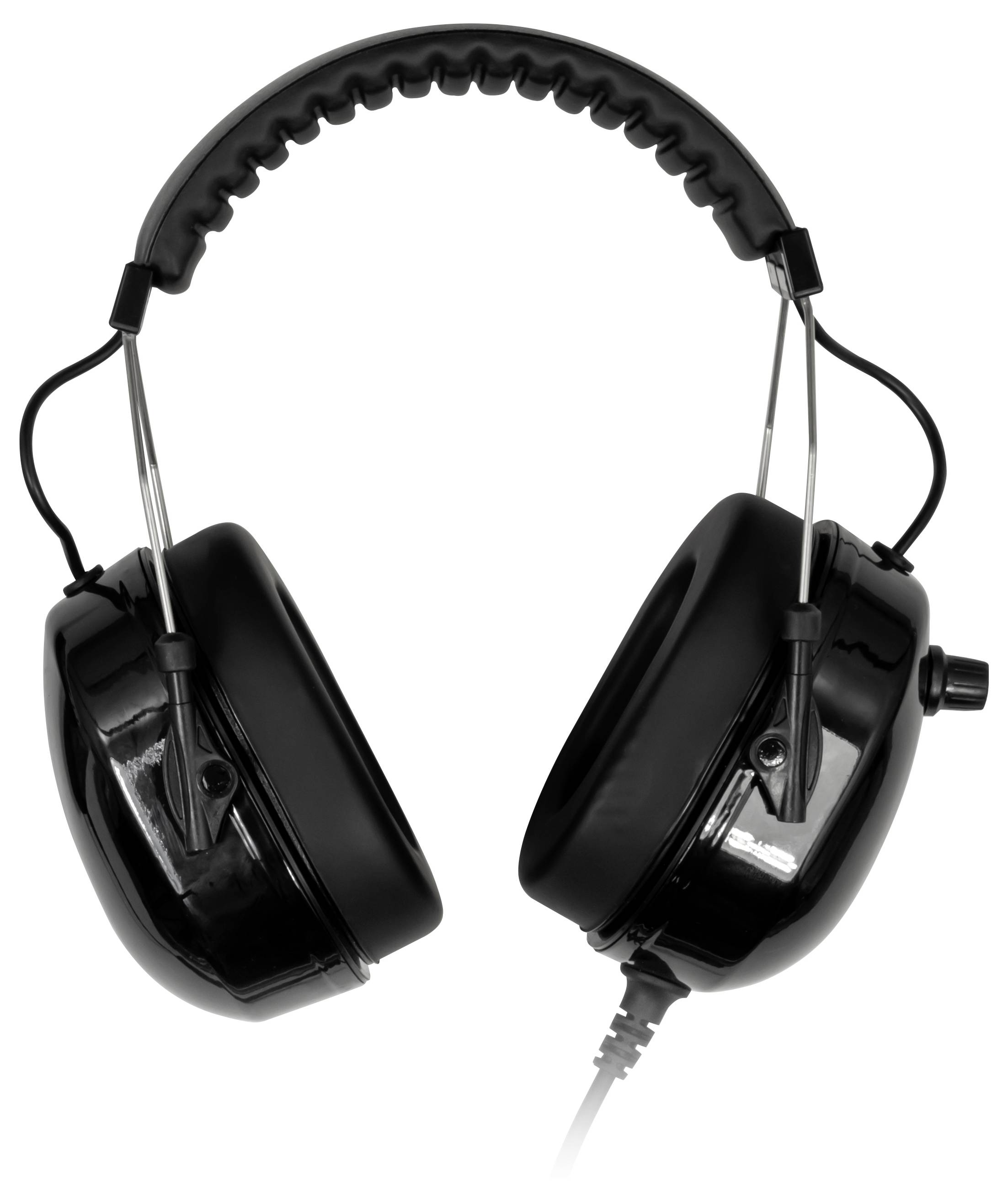

- 1 x Slúchadlá
- 1 x certifikát o kalibrácii ISO
Rady
Technológia merania vibrácií PCE Instruments PCE-VT 3950-ICA pre profesionálne meranie a zobrazenie s pamäťou, softvérom, FFT analýzou a oveľa viac. - Vyvinuté našimi inžiniermi pre univerzálne použitie ako zariadenie na meranie vibrácií | akcelerometer | záznamník vibračných údajov
