Name: Pepperl+Fuchs ML100-6-IR/95/102 reflexná svetelná závora, 226771, spínanie za svetla, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628816
Availability: BackOrder

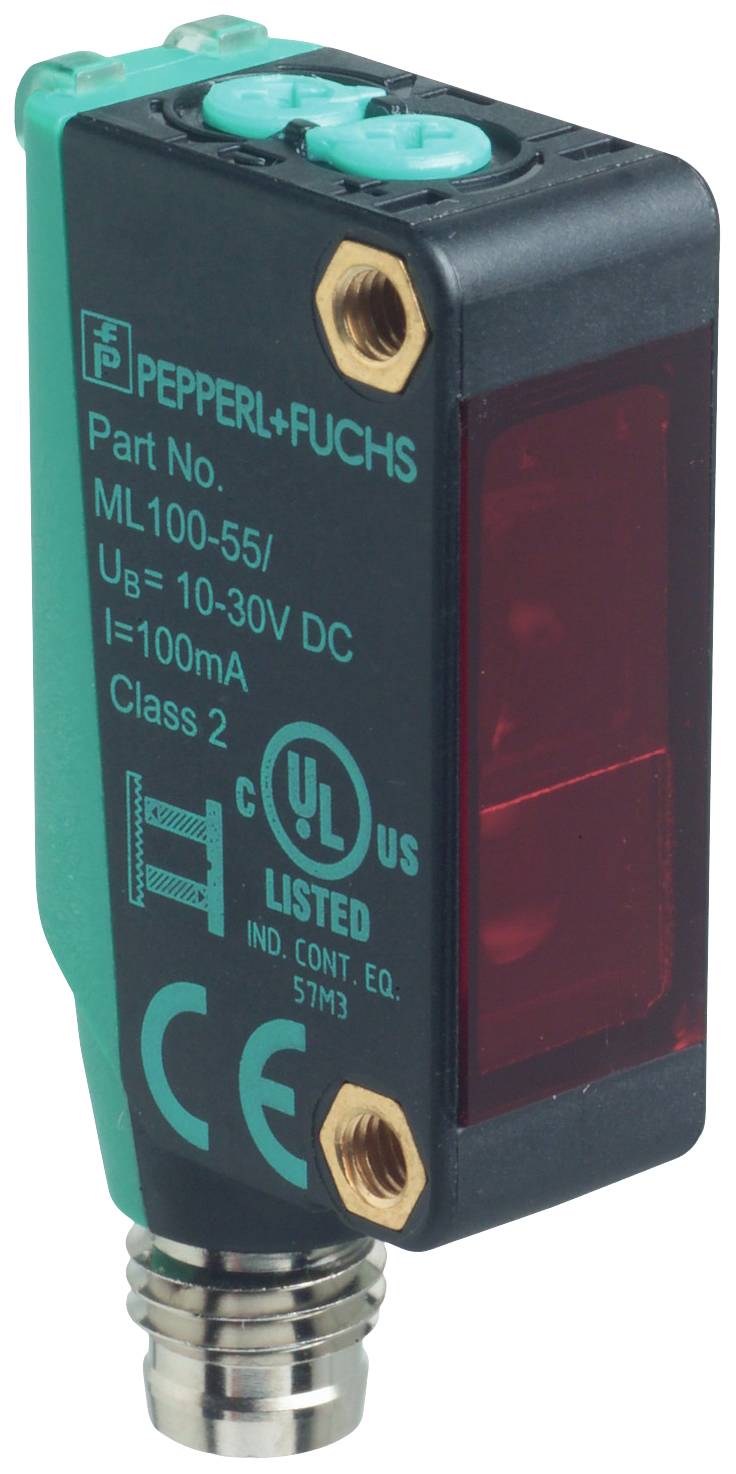

Obdĺžnikový senzor od spoločnosti Pepperl+Fuchs s modelovým číslom 'ML100-55'. Vyžaduje napájanie 10-30V DC a 100mA. Certifikovaný podľa UL a CE štandardov.

Ilustračný obrázok

Kategória výrobku

reflexná svetelná závora

Funkcia

spínanie za svetla

Prevádzkové napätie max.

30 V/DC

Pripojenie

M8, 4-pólové

Typ

ML100-6-IR/95/102

Datasheety: (PDF)

Doručenie: St 25. 11.

Počet

Celkom (109,99 € / kus)

119,99 €

-8 %

109,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: reflexná svetelná závora

Typ: ML100-6-IR/95/102

Funkcia: spínanie za svetla

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 0.5 ms

Výstupy: NPN

Spínacia frekvencia: 1000 Hz

Pripojenie: M8, 4-pólové

Materiál puzdra: polykarbonát

Typ vysielača: IRED

Výstup svetla: axiálne

: 7 m

Vlastnosti: LED kontrolka

Min. teplota: -30 °C

Max. teplota: 60 °C

Šírka: 11 mm

V: 31 mm

Hĺbka: 20 mm

Rozmer.: (š x v x h) 11 x 31 x 20 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2628816 Pepperl+Fuchs ML100-6-IR/95/102 reflexná svetelná závora, 226771, spínanie za svetla, 10 - 30 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2628816 Pepperl+Fuchs ML100-6-IR/95/102 reflexná svetelná závora, 226771, spínanie za svetla, 10 - 30 V/DC, 1 ks

Popis

Prevádzkový rozsah: 0 ... 5 m, svetelný žiarič: IRED, typ svetla: infračervené, striedavé svetlo, signálny výstup: 1 NPN výstup, skratuvzdorné, chránené proti prepólovaniu, otvorený kolektor, typ spínania: typ spínania snímača je možné prepínať. Stav pri dodaní je: spínanie svetla, pripojenie: konektor M8 x 1, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -30 ... 60 °C (-22 ... 140F)

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Prevádzkový rozsah: 0 ... 5 m
Vzdialenosť reflektora: 0,01 ... 5 m
Limitný dosah: 7 m
Referenčný objekt: Reflektor H50
Svetelný žiarič: IRED
Typ svetla: infračervené, striedavé svetlo
Polarizačný filter: nie
Priemer svetelného bodu: cca 500 mm vo vzdialenosti 7 m
Uhol otvorenia: cca 4°
Vyžarovanie svetla: čelné
Limit okolitého svetla: EN 60947-5-2:2007+A1:2012
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 860 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: Sieť zapnutá (napájanie zapnuté)
Funkčný displej: LED žltá: rozsvieti sa pri prijatí vysielacieho lúča; bliká, keď je výkonová rezerva podkročená; vypnuté pri prerušení lúča
Ovládanie: Nastavovač citlivosti
Ovládanie: prepínanie svetlo/tma
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 20 mA
VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: prepnutie svetla
Výstup signálu: 1 výstup NPN, odolný proti skratu, ochrana proti prepólovaniu, otvorený kolektor
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 1000 Hz
Čas odozvy: 0,5 ms
zhoda
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Uznanie UL: zdroj cULus Listed, Class 2 alebo UL List s výstupom s obmedzeným napätím s (prípadne integrovanou) poistkou (max. 3,3 A podľa UL248), kryt typu 1
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Predpis EHK OSN číslo 10 (E1): Číslo typového schválenia: 047350
Podmienky prostredia
Teplota okolia: -30 ... 60 °C (-22 ... 140F)
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 11 mm
Výška púzdra: 31 mm
Hĺbka púzdra: 20 mm
Ochranný druh IP67
Pripojenie: konektor M8 x 1, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 10 g
Uťahovací moment pre upevňovacie skrutky: 0,6 Nm
