Name: Pepperl+Fuchs ML100-8-H-3704 reflexné svetelný snímač, 243103, spínanie za svetla, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2627759
Availability: BackOrder

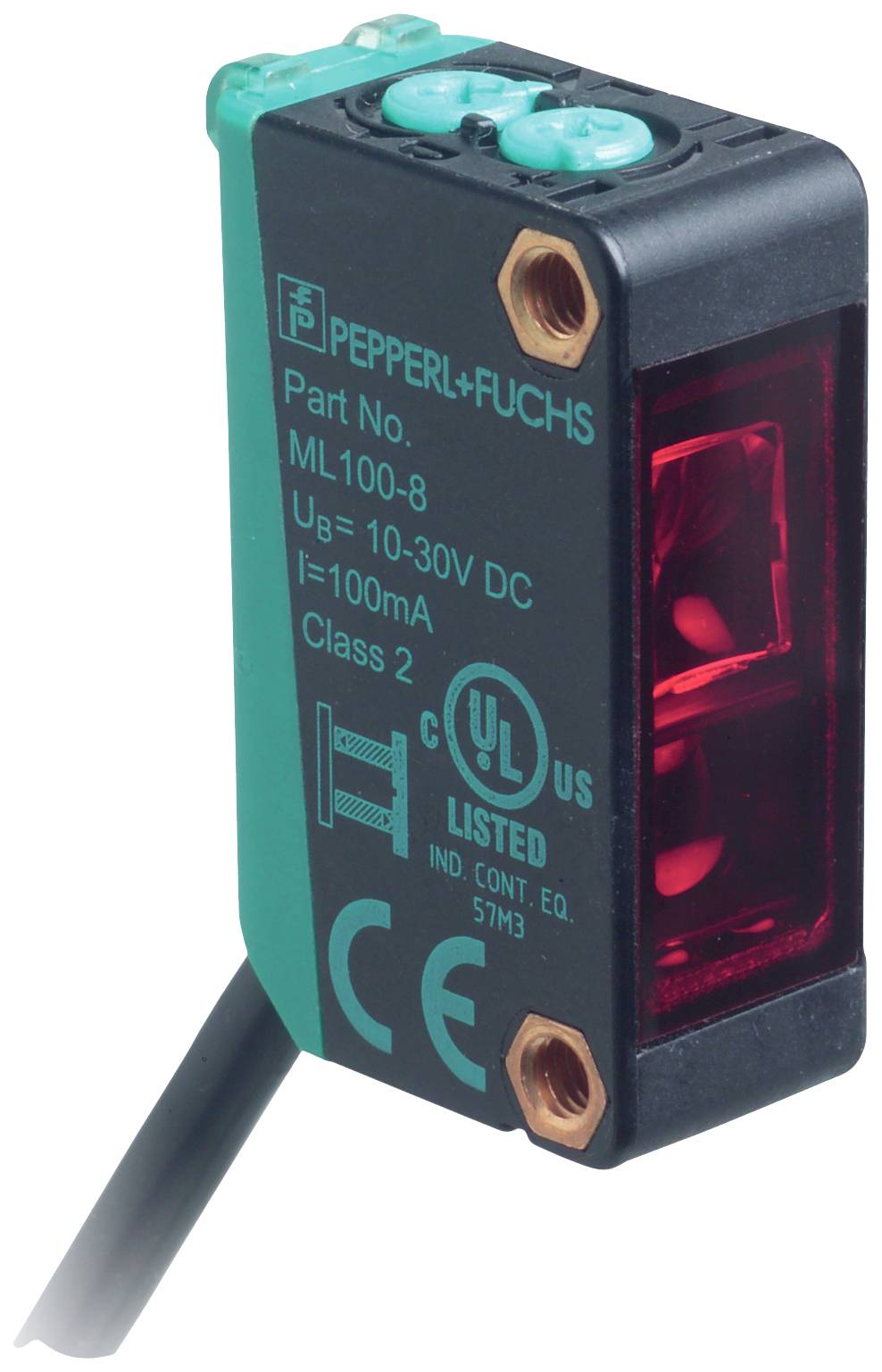

Čierny pravouhlý senzor so zeleným okrajom, na ktorom je napísané 'PEPPERL+FUCHS' a technické detaily ako napätie a prúd.

Ilustračný obrázok

Kategória výrobku

reflexné svetelný snímač

Funkcia

spínanie za svetla

Prevádzkové napätie max.

30 V/DC

Pripojenie

4-pólová zástrčka

Typ

ML100-8-H-3704

Datasheety: (PDF)

Doručenie: Ut 1. 12.

Počet

Celkom (174,99 € / kus)

174,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: reflexné svetelný snímač

Typ: ML100-8-H-3704

Funkcia: spínanie za svetla

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 1 ms

Výstupy: PNP

Spínacia frekvencia: 500 Hz

Pripojenie: 4-pólová zástrčka

Dĺžka kábla: 0.265 m

Materiál puzdra: PC

Typ vysielača: červená LED dióda

: 350 mm

Min. teplota: -30 °C

Max. teplota: 60 °C

Šírka: 11 mm

V: 31 mm

Hĺbka: 20 mm

Rozmer.: (š x v x h) 11 x 31 x 20 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2627759 Pepperl+Fuchs ML100-8-H-3704 reflexné svetelný snímač, 243103, spínanie za svetla, 10 - 30 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627759 Pepperl+Fuchs ML100-8-H-3704 reflexné svetelný snímač, 243103, spínanie za svetla, 10 - 30 V/DC, 1 ks

Popis

Rozsah snímania: 5 ... 350 mm, svetelný žiarič: LED, typ svetla: červené, striedavé svetlo, signálny výstup: 1 PNP výstup, skratuvzdorné, chránené proti prepólovaniu, otvorený kolektor, typ spínania: typ spínania snímača je možné prepínať. Stav pri dodaní je: spínanie svetiel, pripojenie: pevný kábel 265 mm s vidlicou Stocko, 4-pin, prevádzkové napätie: 10 ... 30 V DC, teplota okolia: -30 ... 60 °C (-22 ... 140F)

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Rozsah snímania: 5 ... 350 mm
Rozsah skenovania min.: 5 ... 30 mm
Rozsah skenovania max.: 5 ... 350 mm
Rozsah nastavenia: 30 ... 350 mm
Referenčný objekt: štandardná biela, 100 mm x 100 mm
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Polarizačný filter: nie
Čiernobiely rozdiel (6 %/90 %):< 18 % pri 350 mm
Priemer svetelného bodu: cca 20 mm vo vzdialenosti 350 mm
Uhol otvorenia: cca 4°
Vyžarovanie svetla: čelné
Limit okolitého svetla: EN 60947-5-2:2007+A1:2012
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 860 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: Sieť zapnutá (napájanie zapnuté)
Funkčný displej: LED žltá: rozsvieti sa pri detekcii objektu
Ovládanie: Nastavovač rozsahu snímania
Ovládanie: prepínanie svetlo/tma
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 20 mA
VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: prepnutie svetla
Výstup signálu: 1 výstup PNP, skratuvzdorný, ochrana proti prepólovaniu, otvorený kolektor
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 500 Hz
Čas odozvy: 1 ms
zhoda
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Uznanie UL: zdroj cULus Listed, Class 2 alebo UL List s výstupom s obmedzeným napätím s (prípadne integrovanou) poistkou (max. 3,3 A podľa UL248), kryt typu 1
Schválenie CCC: Výrobky s maximálnym prevádzkovým napätím ≤36 V nevyžadujú schválenie, a preto nie sú vybavené štítkom CCC.
Podmienky prostredia
Teplota okolia: -30 ... 60 °C (-22 ... 140F)
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 11 mm
Výška púzdra: 31 mm
Hĺbka púzdra: 20 mm
Ochranný druh IP67
Pripojenie: pevný kábel 265 mm s konektorom Stocko, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 50 g
Uťahovací moment pre upevňovacie skrutky: 0,6 Nm
Dĺžka kábla: 0,265 m
