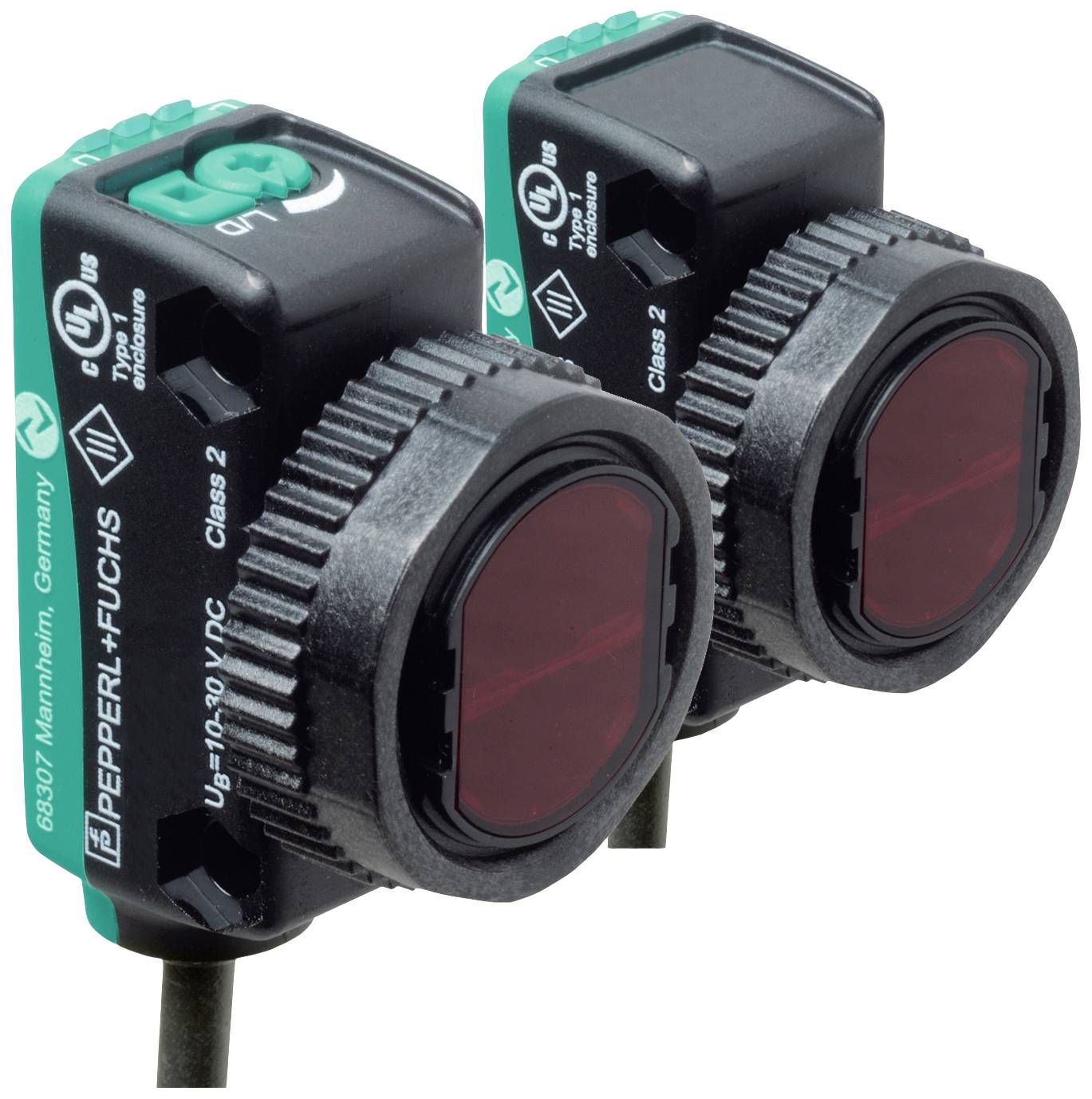

Pepperl+Fuchs OBE10M-R103-SEP-IO-0,3M-V3 jednocestná svetelná závora, 284460, vysielač, spínanie za tmy, 10 - 30 V/DC, 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
jednocestná svetelná závora
Funkcia
spínanie za tmy
Prevádzkové napätie max.
30 V/DC
Pripojenie
M8
Typ
OBE10M-R103-SEP-IO-0,3M-V3
Datasheety: (PDF)
Počet
Celkom (121,94 € / kus)
121,94 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
jednocestná svetelná závora
- Typ
OBE10M-R103-SEP-IO-0,3M-V3
- Vyhotovenie (senzory)
vysielač
- Funkcia
spínanie za tmy
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
Antivalentná
- Výstupy
NPN, zatvárač
PNP, otvárač
- Pripojenie
M8
- Dĺžka kábla
300 mm
- Materiál puzdra
polykarbonát
- Typ vysielača
červená LED dióda
12.5 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šírka
15 mm
- V
36.5 mm
- Hĺbka
26.7 mm
- Rozmer.
(š x v x h) 15 x 36.5 x 26.7 mm
- Obsah
1 ks
- Bezdrôtové nabíjanie function
nie
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2628985 Pepperl+Fuchs OBE10M-R103-SEP-IO-0,3M-V3 jednocestná svetelná závora, 284460, vysielač, spínanie za tmy, 10 - 30 V/DC, 1
Popis
Prevádzkový rozsah: 0 ... 10 m, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 1 výstup push-pull, skratuvzdorný, chránený proti prepólovaniu, odolný proti prepätiu, typ rozhrania: IO-Link (cez C /Q = pin 4), typ spínania: typ spínania snímača je možné prepínať. Stav pri dodaní je: C/Q - Pin4: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, IO-Link, pripojenie: pevný kábel 300 mm so zástrčkou M8 x 1, 3-pin, prevádzkové napätie: 10 . .. 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140 °F), pevný kábel -25 ... 60 °C (-13 ... 140 °F), flexibilný kábel nie je vhodný pre vlečné reťaze
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- jednotlivé zložky
- Vysielač: OBE10M-R103-S-IO-0.3M-V3
- Prijímač: OBE10M-R103-EP-IO-0.3M-V3
- Všeobecné dáta
- Prevádzkový rozsah: 0 ... 10 m
- Limitný dosah: 12,5 m
- Svetelný žiarič: LED
- Typ svetla: červené, striedavé svetlo
- Identifikácia rizikovej skupiny LED: voľná skupina
- Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1 m
- Uhol otvorenia: 3,7°
- Charakteristiky funkčnej bezpečnosti
- MTTF t.j : 462 a
- Životnosť (T M ): 20 hod
- Diagnostické pokrytie (DC): 0 %
- Indikátory/ovládacie prvky
- Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
- Ovládanie: Prijímač: Prepínač Svetlo/Tma
- elektrické údaje
- Prevádzkové napätie: 10 ... 30 V DC
- rozhranie
- Typ rozhrania: IO-Link (cez C/Q = Pin 4)
- Verzia IO-Link: 1.1
- Minimálna doba cyklu: 2,3 ms
- Šírka procesných dát: Odosielateľ: | Výstup procesných dát: 2 bit | Prijímač: | Vstup procesných dát: 2 bity | Výstup procesných dát: 2 bity
- Typ kompatibilného hlavného portu: A
- VÝCHOD
- Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla, IO-Link
- Výstup signálu: 1 výstup push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
- Kategória použitia: DC-12 a DC-13
- Dodržiavanie noriem a smerníc
- Dodržiavanie zásad
- Smernica EMC 2004/108/ES: EN 60947-5-2:2007+A1:2012
- Zhoda s normami
- Produktová norma: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
- mechanické údaje
- Šírka púzdra: 15 mm
- Výška púzdra: 36,5 mm
- Hĺbka púzdra: 26,7 mm
- Stupeň krytia: IP67 / IP69 / IP69K
- Pripojenie: pevný kábel 300 mm s konektorom M8 x 1, 3-pin
- materiál
- Puzdro: PC (polykarbonát)
- Svetelná emisia: PMMA
